Потенциометр для ЕС вентилятора
Описание продукта
Потенциометр MTV-1-010-CP - простое, но эффективное решение для ручного управления ЕС-вентиляторами, контроллерами скорости АС-вентиляторов или приводами заслонок. С питанием 230 VAC этот потенциометр обеспечивает непрерывный переменный выходной сигнал, который легко регулируется с помощью поворотной ручки для плавного управления вентиляцией.
MTV-1-010-CP упрощает работу вашей системы благодаря сухому контакту для дистанционного включения и выключения, добавляя практичности к настройке вентиляции. Можно выбирать тип управляющего сигнала между 1-10 VDC, 2-20 мА или ШИМ 10-100% в зависимости от конкретных требований внешнего оборудования.

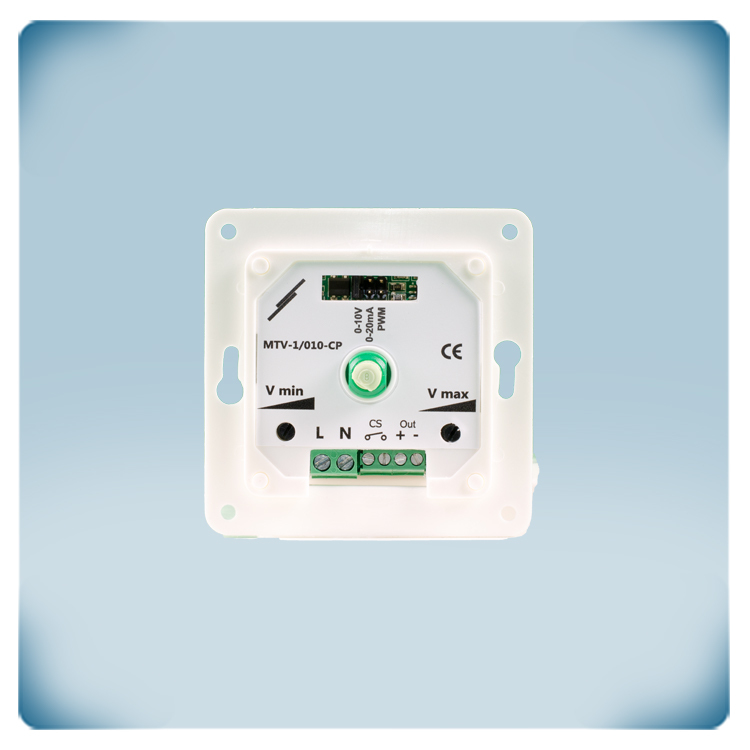

Два внутренних триммера позволяют регулировать минимальное (Vmin) и максимальное (Vmax) выходные значения в диапазонах 10-70% и 30-100% соответственно. Это обеспечивает точный контроль над работой вентиляционного оборудования без лишних сложностей.
MTV-1-010-CP разработан с учетом требований к долговечности и имеет брызгозащищенный корпус, пригодный как для врезного (IP44), так и для поверхностного (IP54) монтажа. Это гарантирует надежность в различных условиях окружающей среды.
Для повышения практичности потенциометр имеет встроенный переключатель с функцией включения/выключения с помощью сухого контакта в крайнем левом положении. Эта функция позволяет контролировать работу внешнего оборудования.
Дополнительные спецификации и описание
Как работает потенциометр с управляющим сигналом 0 - 10 В?
Потенциометр генерирует непрерывно переменный сигнал для управления другими устройствами (то есть 0 - 10 В). Этот управляющий сигнал увеличивается или уменьшается в соответствии с положением поворотной ручки. Управляющий сигнал обычно используется для дистанционного управления ЕС-вентиляторами или приводами заслонок. Он также может дистанционно управлять контроллерами скорости вращения вентиляторов переменного тока (серии EVS или MVS) или частотными инверторами (серия FI-E). Например, потенциометр можно установить в кабинете, а регулятор скорости вентилятора - в техническом помещении или электрошкафу.
Какой тип питания у потенциометра MTV-1-010-CP?
Этот потенциометр работает с напряжением питания 230 В переменного тока и производит три типа бесступенчатого выходного сигнала: 0-10 В постоянного тока, 0-20 мА или 0-100 % ШИМ. Напряжение питания 230 VAC распространено во многих электрических системах, и вы можете просто подключить ваш MTV непосредственно к электросети без необходимости использования специального модуля питания.
Какие типы сигналов применяются?
Сигнал управления 0-10 VDC является самым распространенным методом, который используется в индустрии HVAC для управления различными параметрами, такими как скорость вентилятора EC, положение клапанов или других компонентов в электронных системах. Управляющий сигнал 0-10 VDC соответствует диапазону желаемых настроек. Например, если у вас есть система, которая требует модуляции или регулировки, этот тип сигнала управления можно интерпретировать как диапазон от 0% до 100% желаемого параметра. Сигнал 0 В может указывать на минимальное значение, а сигнал 10 В - на максимальное.
Тип выходного сигнала этого потенциометра можно выбрать с помощью перемычки, входящей в комплект: 0-10 В, 0-20 мА или 0-100 % ШИМ.
Потенциометр генерирует непрерывно переменный сигнал для управления другими устройствами (то есть 0 - 10 В). Этот управляющий сигнал увеличивается или уменьшается в соответствии с положением поворотной ручки. Управляющий сигнал обычно используется для дистанционного управления ЕС-вентиляторами или приводами заслонок. Он также может дистанционно управлять контроллерами скорости вращения вентиляторов переменного тока (серии EVS или MVS) или частотными инверторами (серия FI-E). Например, потенциометр можно установить в кабинете, а регулятор скорости вентилятора - в техническом помещении или электрошкафу.
Какой тип питания у потенциометра MTV-1-010-CP?
Этот потенциометр работает с напряжением питания 230 В переменного тока и производит три типа бесступенчатого выходного сигнала: 0-10 В постоянного тока, 0-20 мА или 0-100 % ШИМ. Напряжение питания 230 VAC распространено во многих электрических системах, и вы можете просто подключить ваш MTV непосредственно к электросети без необходимости использования специального модуля питания.
Какие типы сигналов применяются?
Сигнал управления 0-10 VDC является самым распространенным методом, который используется в индустрии HVAC для управления различными параметрами, такими как скорость вентилятора EC, положение клапанов или других компонентов в электронных системах. Управляющий сигнал 0-10 VDC соответствует диапазону желаемых настроек. Например, если у вас есть система, которая требует модуляции или регулировки, этот тип сигнала управления можно интерпретировать как диапазон от 0% до 100% желаемого параметра. Сигнал 0 В может указывать на минимальное значение, а сигнал 10 В - на максимальное.
Тип выходного сигнала этого потенциометра можно выбрать с помощью перемычки, входящей в комплект: 0-10 В, 0-20 мА или 0-100 % ШИМ.
Для чего устанавливаются минимальные и максимальные уровни сигнала?
Некоторые ЕС-двигатели не могут обрабатывать слишком низкие сигналы управления. Иногда вентилятор имеет слишком большие размеры или он слишком мощный. Для таких случаев верхнюю и нижнюю границы выходного сигнала потенциометра можно отрегулировать с помощью триммеров. Минимальное значение мощности можно настроить с помощью подстройки Vmin. Максимальное выходное значение можно настроить с помощью триммера Vmax. Минимальные значения можно регулировать в пределах 1-7 VDC / 2-14 мА / 10-70 % ШИМ, а максимальные значения - в пределах 3-10 VDC / 6-20 мА / 30-100 % ШИМ.
Некоторые ЕС-двигатели не могут обрабатывать слишком низкие сигналы управления. Иногда вентилятор имеет слишком большие размеры или он слишком мощный. Для таких случаев верхнюю и нижнюю границы выходного сигнала потенциометра можно отрегулировать с помощью триммеров. Минимальное значение мощности можно настроить с помощью подстройки Vmin. Максимальное выходное значение можно настроить с помощью триммера Vmax. Минимальные значения можно регулировать в пределах 1-7 VDC / 2-14 мА / 10-70 % ШИМ, а максимальные значения - в пределах 3-10 VDC / 6-20 мА / 30-100 % ШИМ.
Какие особенности монтажа?
Потенциометр имеет настенный корпус, изготовленный из прочного пластика ASA кремового цвета (RAL 9010). Выбор материала обеспечивает устойчивость к ультрафиолетовому излучению и защиту от пыли, брызг воды и ударов. Конструкция позволяет универсальный монтаж на любой тип стены или панели, поскольку корпус предусматривает как встраивание, так и поверхностный монтаж, обеспечивая гибкость в установке. Класс защиты IP44 для встраиваемого монтажа и IP54 для поверхностного монтажа свидетельствует о надежности защиты внутренних компонентов от воздействия окружающей среды.
Для врезного монтажа конструкция корпуса соответствует стандартным европейским коробкам, что обеспечивает бесшовную установку. Общая прочность корпуса делает его пригодным для монтажа в различные типы стен.
Такое сочетание материалов и конструктивных особенностей способствует долговечности потенциометра и его пригодности к различным условиям эксплуатации в секторе HVAC.
Потенциометр имеет настенный корпус, изготовленный из прочного пластика ASA кремового цвета (RAL 9010). Выбор материала обеспечивает устойчивость к ультрафиолетовому излучению и защиту от пыли, брызг воды и ударов. Конструкция позволяет универсальный монтаж на любой тип стены или панели, поскольку корпус предусматривает как встраивание, так и поверхностный монтаж, обеспечивая гибкость в установке. Класс защиты IP44 для встраиваемого монтажа и IP54 для поверхностного монтажа свидетельствует о надежности защиты внутренних компонентов от воздействия окружающей среды.
Для врезного монтажа конструкция корпуса соответствует стандартным европейским коробкам, что обеспечивает бесшовную установку. Общая прочность корпуса делает его пригодным для монтажа в различные типы стен.
Такое сочетание материалов и конструктивных особенностей способствует долговечности потенциометра и его пригодности к различным условиям эксплуатации в секторе HVAC.
