Потенциометр без положения ВЫКЛ.
Описание продукта
Потенциометр MTV-1-010-NA - это практическое устройство, предназначенное для создания непрерывного переменного сигнала для дистанционного управления различным оборудованием HVAC. Этот простой потенциометр играет важную роль в регулировании ЕС-вентиляторов, приводов заслонок, контроллеров скорости вентиляторов переменного тока (серии EVS или MVS) или частотных инверторов (серии FI-E).
Работая с напряжением питания 230 VAC, MTV-1-010-NA обеспечивает надежный диапазон выходного напряжения 0-10 VDC. Его основная функция заключается в обеспечении точного управления. Примечательной особенностью MTV-1-010-NA является отсутствие положения «ВЫКЛЮЧЕНО» - для ситуаций, когда постоянная минимальная подача воздуха является технически или юридически необходимой, этот потенциометр гарантирует, что сигнал управления никогда не достигнет 0 В. Даже когда поворотная ручка повернута в минимальное положение (против часовой стрелки), сигнал управления остается на минимальном значении, приближаясь к 0 В. В сочетании с контроллерами скорости с аналоговым входом эта уникальная характеристика позволяет решать специфические задачи, где необходима непрерывная работа вентиляционного оборудования.
MTV подходит как для врезного (IP44), так и для поверхностного монтажа (IP54), обеспечивая универсальность монтажа в соответствии с вашими требованиями.
Документы
Дополнительные спецификации и описание

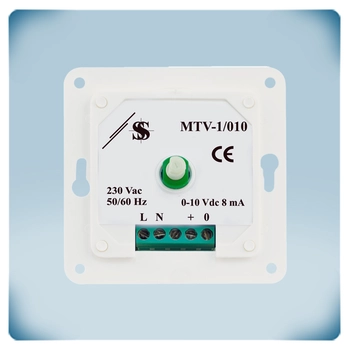

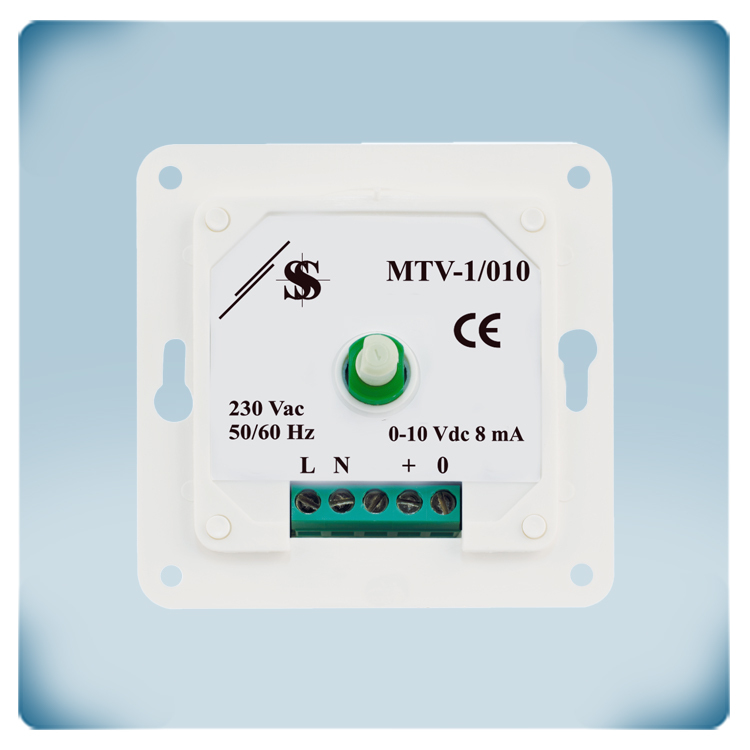

Сигнал управления (выходной потенциометр) увеличивается или уменьшается в соответствии с положением поворотной ручки. Этот сигнал может непосредственно управлять ЕС вентиляторами или приводами заслонок. Он также может дистанционно управлять регуляторами скорости вращения AC вентилятора (серии EVS или MVS) или инверторами частоты (серия FI-E). Например, потенциометр можно установить в гостиной, тогда как регулятор скорости вращения вентилятора находится в техническом помещении или электрокабинете.
Этот потенциометр работает с напряжением питания 230 VAC и производит выходное напряжение в диапазоне от 0 до 10 VDC. Напряжение питания 230 VAC распространено во многих электрических системах, а диапазон выходного напряжения 0 - 10 VDC позволяет точно регулировать соответствующее оборудование HVAC. Вы просто подключаете MTV-1-010-NA непосредственно к электросети без необходимости использования специального модуля питания.
Управляющий сигнал 0 - 10 VDC является самым распространенным методом, который используется в индустрии HVAC для управления различными параметрами, такими как скорость вентилятора EC, положение клапанов или других компонентов в электронных системах. Управляющий сигнал 0 - 10 VDC соответствует диапазону многих настроек. Например, если у вас есть система, которая требует модуляции или регулировки, сигнал управления 0 - 10 VDC может быть интерпретирован как диапазон от 0% до 100% желаемого параметра. Сигнал 0 В может указывать на минимальную настройку, тогда как сигнал 10 В может представлять максимальную настройку.
В некоторых случаях технически или юридически нужно обеспечить минимальный приток воздуха при любых обстоятельствах. Поскольку, этот потенциометр не имеет положения ВЫКЛ., сигнал управления никогда не достигнет 0 В. Даже когда поворотная ручка находится в минимальном положении (повернута против часовой стрелки), сигнал управления будет иметь минимальное значение, приближенное к 0 VDC. Важно учитывать такие аспекты проектирования, чтобы соответствовать нормативным требованиям или удовлетворять эксплуатационные потребности систем ОВиК в различных условиях.

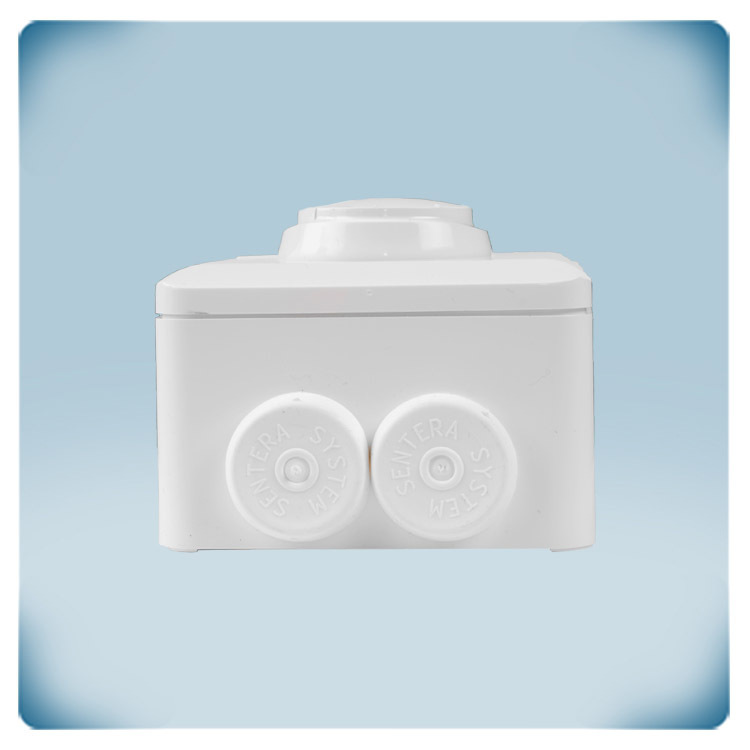

Потенциометр имеет настенный корпус, изготовленный из прочного пластика ASA кремового цвета (RAL 9010). Выбор материала обеспечивает устойчивость к ультрафиолетовому излучению и защиту от пыли, брызг воды и ударов. Конструкция позволяет универсальный монтаж на любой тип стены или панели, поскольку корпус предусматривает как встраивание, так и поверхностный монтаж, обеспечивая гибкость в установке. Класс защиты IP44 для встраиваемого монтажа и IP54 для поверхностного монтажа свидетельствует о надежности защиты внутренних компонентов от воздействия окружающей среды.
Для врезного монтажа конструкция корпуса соответствует стандартным европейским коробкам, что обеспечивает бесшовную установку. Общая прочность корпуса делает его пригодным для монтажа в различные типы стен.
Такое сочетание материалов и конструктивных особенностей способствует долговечности потенциометра и его пригодности к различным условиям эксплуатации в секторе HVAC.
