Круглая моторизованная заслонка с регулятором давления | 160 мм
Описание продукта
Круглая моторизованная заслонка с встроенным регулятором перепада давления используется для поддержания постоянной подачи свежего воздуха на необходимом уровне. Подходит для воздуховодов диаметром 160 мм. Положение заслонки регулируется автоматически для поддержания постоянного уровня перепада давления, объёмного расхода воздуха или скорости воздуха в соответствии с заданными параметрами. Заданное значение, минимальное и максимальное положение заслонки клапана и все другие параметры можно настроить через Modbus RTU. Створка клапана имеет класс герметичности 4 (EN1751). Герметичность корпуса соответствует классу D согласно EN1751. Заслонка может регулировать поток воздуха со скоростью от 0 до 10 м/с. Напряжение питания 24 VDC, PoM.
Дополнительные спецификации и описание
Гарантия подачи постоянного объема воздуха
Эта круглая моторизованная заслонка имеет встроенный контроллер перепада давления. Положение створки внутри заслонки автоматически регулируется для поддержания перепада давления (расхода воздуха или скорости воздушного потока) на постоянном заданном уровне. При необходимости подачи разного объема воздуха в различные помещения внутри здания, моторизированная заслонка может гарантировать постоянную подачу свежего воздуха в определенное помещение. Эта заслонка также называется CAV-контроллером. Заданное значение может быть настроено через связь Modbus RTU или через облачную платформу SenteraWeb.
Минимальное сопротивление воздуха
Эта заслонка может использоваться в сочетании со стандартными круглыми воздуховодами диаметром 160 мм, которые могут быть вставлены внутрь заслонки. Для обеспечения герметичности системы, переход между воздуховодом и заслонкой должен быть уплотнен алюминиевой лентой. Воздуховод плотно прилегает к клапану, что не допускает дополнительного сопротивления воздуха - это гарантирует безупречную работу вентиляционной системы. При таком типе соединения воздуховода и заслонки сопротивление воздуха сводится до минимума, в результате чего энергопотребление вентиляторов будет также значительно ниже.
Сокращенное время установки
Связь Modbus RTU и напряжение питания 24 VDC могут быть подключены через один кабель UTP - мы называем это Power over Modbus или PoM. Для облегчения подключения кабеля мы рекомендуем использовать источники питания Sentera 24 VDC с разъемом RJ45. Эти источники питания обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 VDC повышает безопасность и надежность всей вашей установки. Данный CAV-контроллер также можно подключить через клеммную колодку. Будьте внимательны, не подключайте напряжение питания через клеммную колодку и через разъем RJ45 одновременно - этого делать нельзя!
Простота в использовании
Необходимое значение величины перепада давления и все остальные настройки могут быть заданы удаленно через связь Modbus RTU. После записи заданного значения в Modbus Holding регистр 25 контроллер CAV автоматически отрегулирует положение заслонки и будет поддерживать дифференциальное давление на постоянном уровне. Обзор полной карты регистров Modbus (все настраиваемые параметры) можно загрузить в верхней части этой страницы.
Облачное подключение для дистанционного управления
Контроллер CAV серии ACDPH может работать автономно, а также может быть интегрирован в сеть Modbus RTU или подключен к облачной платформе SenteraWeb. При подключении к SenteraWeb, возможно дистанционное управление и отслеживание показателей CAV-контроллера заслонки. Платформа SenteraWeb имеет встроенный планировщик задач, который позволяет назначать различные режимы работы в зависимости от дней недели. В случае, когда уровень перепада давления выходит за пределы заданного диапазона, различным группам пользователей могут быть отправлены предупреждения и уведомления.

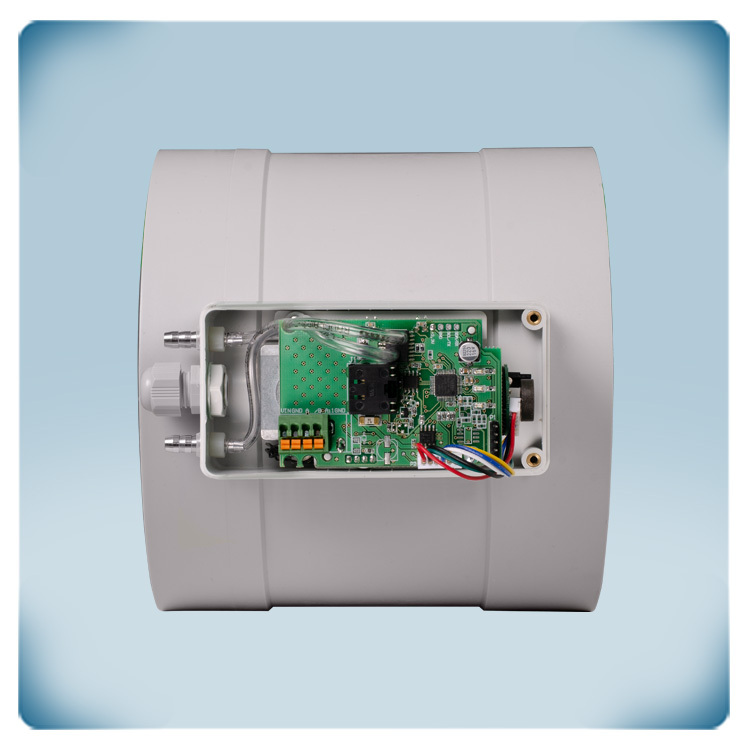

Встроенный привод с контроллером CAV
Заслонка изготовлена из высококачественного пластика r-ABS. Этот материал исключительно термостойкий, очень прочный и обеспечивает хорошую защиту от ударов. Металлическая створка защищена от коррозии. Привод и контроллер CAV органично интегрированы в заслонку - это минимизирует механическое трение деталей и позволяет оптимально выровнять все механические компоненты.
Эта круглая моторизованная заслонка имеет встроенный контроллер перепада давления. Положение створки внутри заслонки автоматически регулируется для поддержания перепада давления (расхода воздуха или скорости воздушного потока) на постоянном заданном уровне. При необходимости подачи разного объема воздуха в различные помещения внутри здания, моторизированная заслонка может гарантировать постоянную подачу свежего воздуха в определенное помещение. Эта заслонка также называется CAV-контроллером. Заданное значение может быть настроено через связь Modbus RTU или через облачную платформу SenteraWeb.
Минимальное сопротивление воздуха
Эта заслонка может использоваться в сочетании со стандартными круглыми воздуховодами диаметром 160 мм, которые могут быть вставлены внутрь заслонки. Для обеспечения герметичности системы, переход между воздуховодом и заслонкой должен быть уплотнен алюминиевой лентой. Воздуховод плотно прилегает к клапану, что не допускает дополнительного сопротивления воздуха - это гарантирует безупречную работу вентиляционной системы. При таком типе соединения воздуховода и заслонки сопротивление воздуха сводится до минимума, в результате чего энергопотребление вентиляторов будет также значительно ниже.
Сокращенное время установки
Связь Modbus RTU и напряжение питания 24 VDC могут быть подключены через один кабель UTP - мы называем это Power over Modbus или PoM. Для облегчения подключения кабеля мы рекомендуем использовать источники питания Sentera 24 VDC с разъемом RJ45. Эти источники питания обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 VDC повышает безопасность и надежность всей вашей установки. Данный CAV-контроллер также можно подключить через клеммную колодку. Будьте внимательны, не подключайте напряжение питания через клеммную колодку и через разъем RJ45 одновременно - этого делать нельзя!
Простота в использовании
Необходимое значение величины перепада давления и все остальные настройки могут быть заданы удаленно через связь Modbus RTU. После записи заданного значения в Modbus Holding регистр 25 контроллер CAV автоматически отрегулирует положение заслонки и будет поддерживать дифференциальное давление на постоянном уровне. Обзор полной карты регистров Modbus (все настраиваемые параметры) можно загрузить в верхней части этой страницы.
Облачное подключение для дистанционного управления
Контроллер CAV серии ACDPH может работать автономно, а также может быть интегрирован в сеть Modbus RTU или подключен к облачной платформе SenteraWeb. При подключении к SenteraWeb, возможно дистанционное управление и отслеживание показателей CAV-контроллера заслонки. Платформа SenteraWeb имеет встроенный планировщик задач, который позволяет назначать различные режимы работы в зависимости от дней недели. В случае, когда уровень перепада давления выходит за пределы заданного диапазона, различным группам пользователей могут быть отправлены предупреждения и уведомления.
Встроенный привод с контроллером CAV
Заслонка изготовлена из высококачественного пластика r-ABS. Этот материал исключительно термостойкий, очень прочный и обеспечивает хорошую защиту от ударов. Металлическая створка защищена от коррозии. Привод и контроллер CAV органично интегрированы в заслонку - это минимизирует механическое трение деталей и позволяет оптимально выровнять все механические компоненты.
