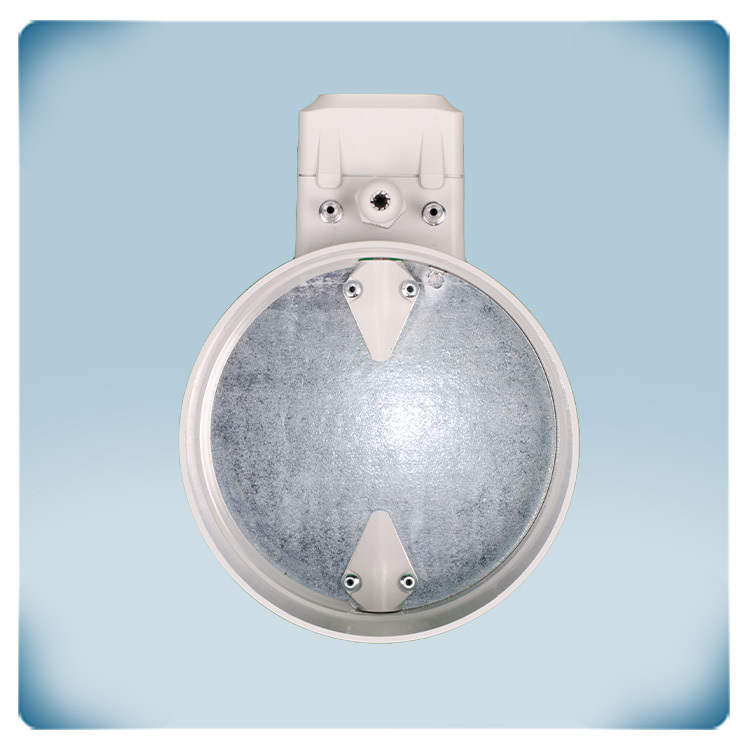

.webp "Круглая моторизованная заслонка с контролем давления | 125 мм")
.webp "Моторизованная заслонка с регулятором перепада давления 125 мм")

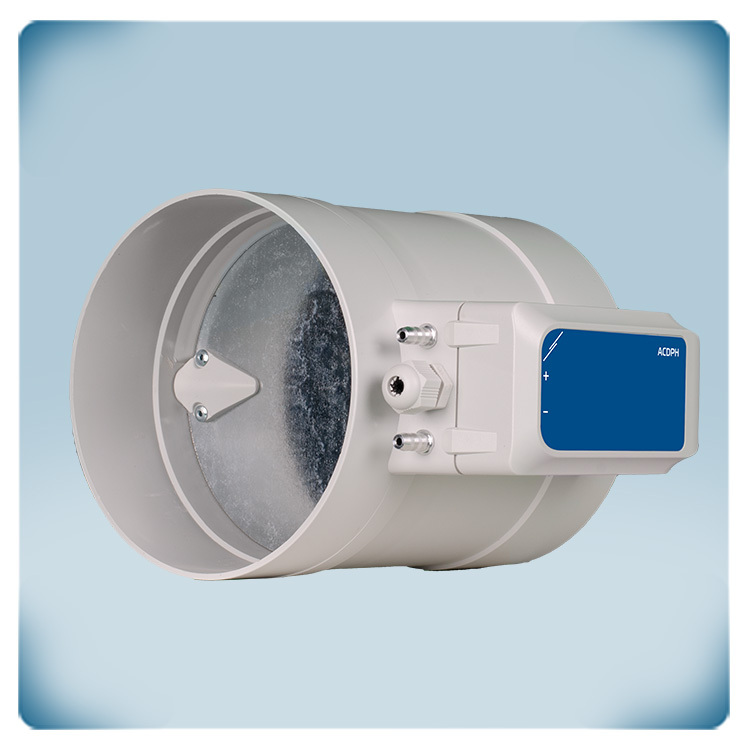

.webp "Заслонка с регулятором перепада давления 125 мм")

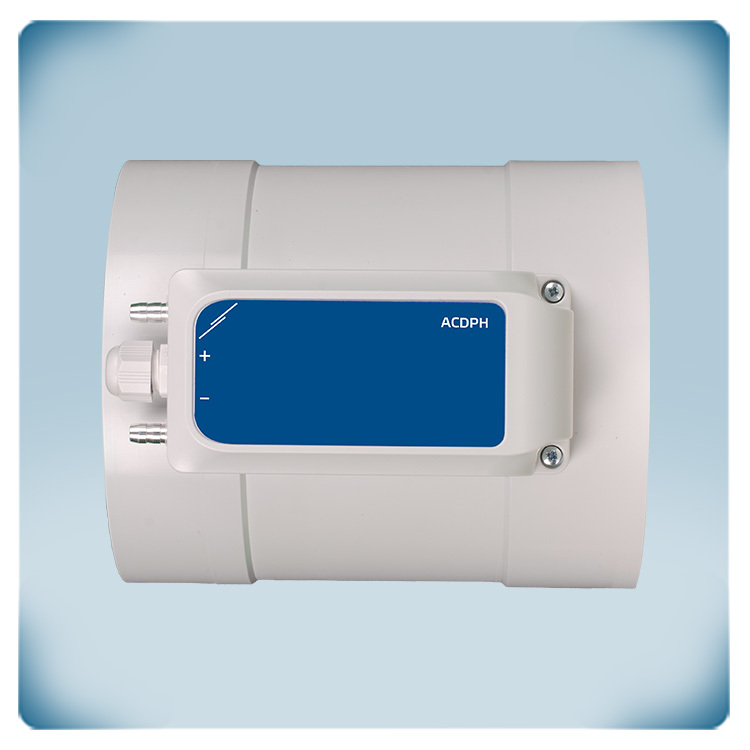

.webp "Круглая моторизованная заслонка с регулятором перепада давления 125 мм")

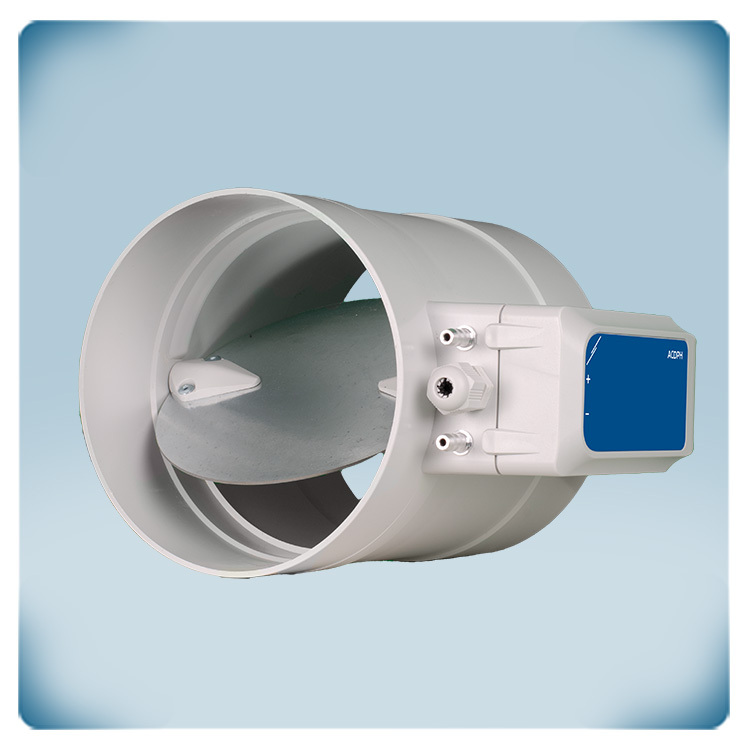

.webp "Моторизованная заслонка со встроенным регулятором перепада давления 125 мм")

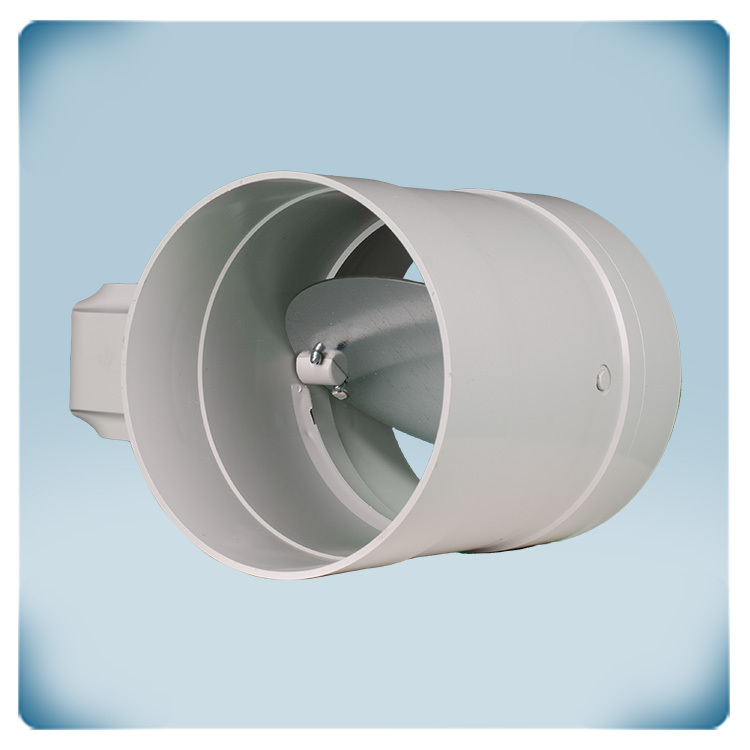

.webp "Круглая моторизированная заслонка с встроенным датчиком")
CE декларация
Круглая моторизованная заслонка с регулятором давления | 125 мм
Описание продукта
Круглая моторизованная заслонка (CAV) - это устройство, которое используется в системах ОВиК для регулирования воздушного потока в круглом воздуховоде с поддержанием постоянного объема воздуха. Регулятор CAV выполняет свою функцию, регулируя положение заслонки в воздуховоде. В отличие от механических CAV-регуляторов, этот моторизованный регулятор использует двигатель для автоматического регулирования положения заслонки. Таким образом, он является более точным и может управляться дистанционно. Моторизованная заслонка также имеет встроенный регулятор перепада давления для управления двигателем и поддержания постоянного перепада давления на желаемом уровне.
Этот регулятор CAV совместим со стандартными воздуховодами диаметром 125 мм и питается от напряжения 24 VDC (PoM). Он имеет возможность регулировать воздушные потоки со скоростью от 0 до 10 м/с. Заданное значение, минимальное и максимальное положение заслонки клапана и все другие настройки можно регулировать с помощью связи Modbus RTU.
Чтобы предотвратить утечку воздуха, заслонка и корпус клапана должны быть герметичными. Герметичность является важной характеристикой круговых CAV-контроллеров, поскольку она может повысить комфорт, снизить уровень шума и повысить эффективность устройств. Эта заслонка обеспечивает герметичность класса 4, а герметичность корпуса классифицируется как класс D в соответствии с EN 1751.
Круглые заслонки CAV используются в различных сферах, таких как больницы, лаборатории и чистые помещения.
Дополнительные спецификации и описание
Как работает заслонка с регулятором перепада давления?

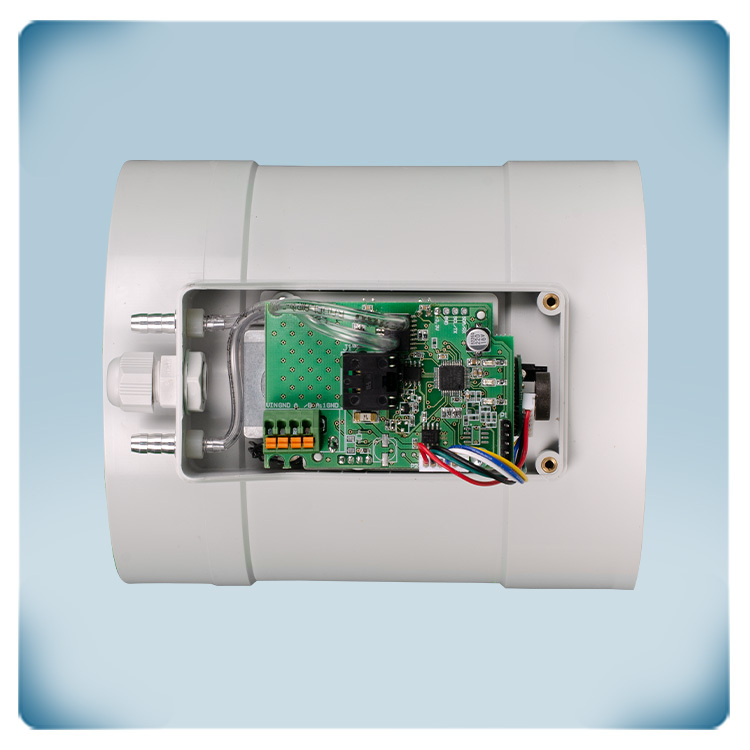

Эта круговая моторизованная заслонка имеет цифровой датчик дифференциального давления высокого разрешения. Положение заслонки автоматически регулируется, чтобы поддерживать перепад давления (объемный поток воздуха или скорость воздуха) постоянным на заданном уровне. В случае сильных колебаний потребности в свежем воздухе в разных помещениях здания, этот регулировочный клапан может гарантировать постоянную подачу воздуха в определенную комнату. Этот регулятор также называется CAV (Constant Air Volume - постоянный объем воздуха). Заданное значение можно регулировать с помощью связи Modbus RTU или через облачную платформу SenteraWeb.
Эта круговая моторизованная заслонка имеет цифровой датчик дифференциального давления высокого разрешения. Положение заслонки автоматически регулируется, чтобы поддерживать перепад давления (объемный поток воздуха или скорость воздуха) постоянным на заданном уровне. В случае сильных колебаний потребности в свежем воздухе в разных помещениях здания, этот регулировочный клапан может гарантировать постоянную подачу воздуха в определенную комнату. Этот регулятор также называется CAV (Constant Air Volume - постоянный объем воздуха). Заданное значение можно регулировать с помощью связи Modbus RTU или через облачную платформу SenteraWeb.
Каким образом заслонка обеспечивает энергосбережение?
Этот круглый клапан можно использовать в сочетании со стандартными круглыми воздуховодами диаметром 125 мм. Круглые воздуховоды можно вставлять внутрь клапана. Чтобы гарантировать герметичность системы, переход между воздуховодом и заслонкой должен быть уплотнен алюминиевой лентой. Заслонка не создает дополнительного сопротивления воздуху, поскольку воздуховоды можно вставить в заслонку. Это повышает эффективность всей системы. Сопротивление и перепады давления снижаются до абсолютного минимума. Как следствие, потребление энергии вентиляторами будет значительно ниже.
Как установить и подключить заслонку?
Связь Modbus RTU и напряжение питания 24 VDC могут быть подключены с помощью одного кабеля UTP - мы называем это Power over Modbus или PoM. Для облегчения подключения мы рекомендуем использовать блоки питания Sentera на 24 VDC с разъемом RJ45. Эти блоки питания обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 VDC повышает безопасность и надежность вашей системы. Этот контроллер CAV также можно подключить через клеммную колодку. Убедитесь, что питание не подается одновременно через клеммную колодку и через разъем RJ45!
Связь Modbus RTU и напряжение питания 24 VDC могут быть подключены с помощью одного кабеля UTP - мы называем это Power over Modbus или PoM. Для облегчения подключения мы рекомендуем использовать блоки питания Sentera на 24 VDC с разъемом RJ45. Эти блоки питания обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 VDC повышает безопасность и надежность вашей системы. Этот контроллер CAV также можно подключить через клеммную колодку. Убедитесь, что питание не подается одновременно через клеммную колодку и через разъем RJ45!
Как настроить?
Желаемое значение перепада давления можно настроить с помощью связи Modbus RTU. После записи желаемого значения в регистр Modbus Holding 25 внутренний контроллер CAV автоматически отрегулирует положение заслонки и будет поддерживать перепад давления на постоянном уровне. Обзор полной карты регистров Modbus (все регулируемые параметры) можно загрузить вверху этой страницы. Лопатка демпфера может быть размещена в любом положении согласно направления воздушного потока с помощью функции перезаписи регистров.
КАк дистанционно управлять заслонкой?
Контроллер ACDPH CAV может работать автономно, его можно интегрировать в сеть Modbus RTU или подключить к SenteraWeb - онлайн-порталу HVAC. При подключении к SenteraWeb возможно дистанционное управление и мониторинг контроллера CAV. SenteraWeb имеет планировщик дней и недель для определения различных режимов работы в определенные моменты недели. Когда перепад давления выходит за пределы диапазона, различным пользователям могут быть отправлены оповещения и сообщения.
Какая защита корпуса?
Заслонка изготовлена из высококачественного пластика r-ABS. Этот материал чрезвычайно термостойкий, очень прочный и хорошо защищает от ударов. Металлическая заслонка клапана защищена от коррозии. Защита корпуса IP54 (EN 60529).
Заслонка изготовлена из высококачественного пластика r-ABS. Этот материал чрезвычайно термостойкий, очень прочный и хорошо защищает от ударов. Металлическая заслонка клапана защищена от коррозии. Защита корпуса IP54 (EN 60529).
