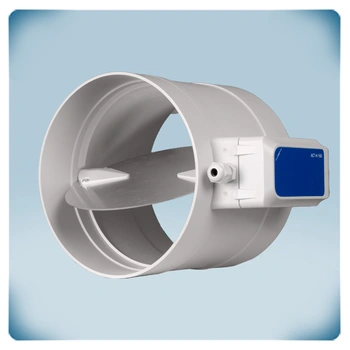

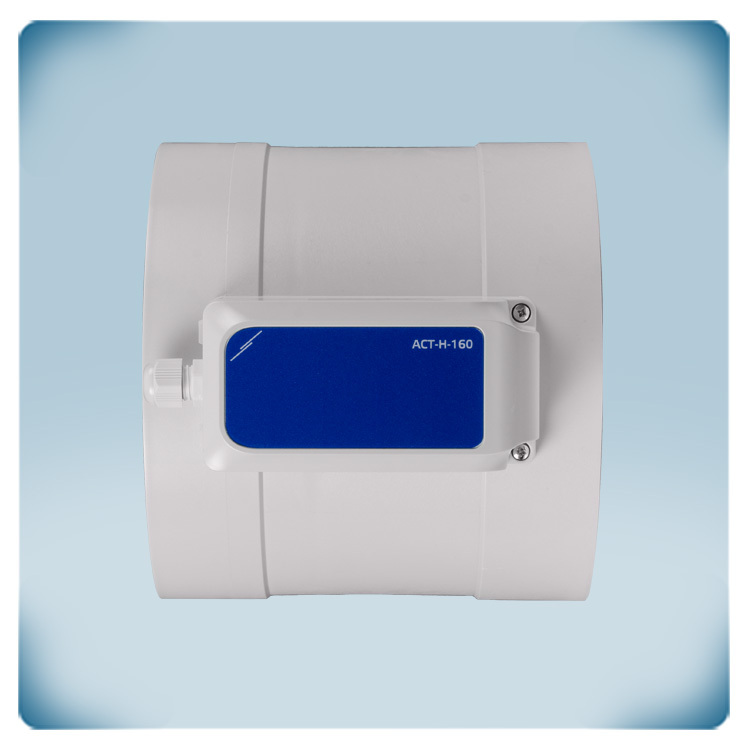

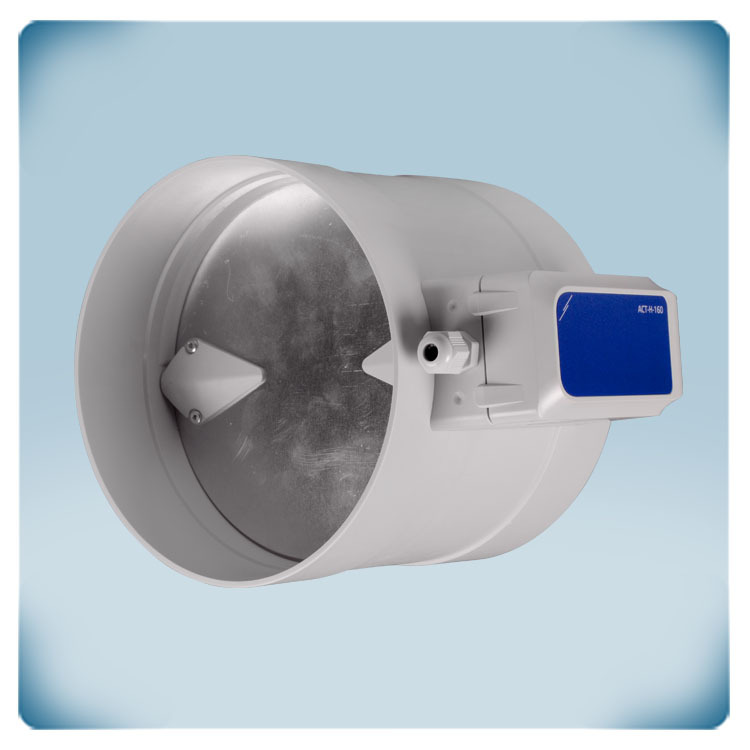

Круглая заслонка с приводом для воздуховодов диаметром 160 мм
Описание продукта
Заслонка с электроприводом - это устройство, используемое в системах отопления, вентиляции и кондиционирования воздуха (ОВиК/HVAC) для регулирования воздушного потока внутри воздуховодов. Заслонки играют важнейшую роль в регулировании воздушных потоков в различных частях здания, обеспечивая надлежащий температурный контроль и энергоэффективность.
Эта заслонка специально разработана для установки в воздуховоды диаметром 160 мм, а напряжение питания составляет 24 VDC, PoM. Положение заслонки клапана может быть задано с помощью сигнала 0-10 В или по протоколу Modbus RTU. Связь Modbus RTU может использоваться для изменения минимального и максимального положения.
Для предотвращения утечки воздуха необходимо обеспечить герметичность корпуса и заслонки. Утечки могут снизить эффективность работы контроллера, повысить уровень шума, а также привести к сквознякам и дискомфорту для жильцов. Для этого заслонка клапана обеспечивает герметичность класса 4 и герметичность шкафа, которая классифицируется как класс D по стандарту EN1751.
Этот круглый демпфер способен регулировать воздушные потоки со скоростью от 0 до 10 м/с. В заслонке установлен электродвигатель, позволяющий осуществлять автоматическое управление. Обычно эти заслонки используются в системах отопления, вентиляции и кондиционирования, регулируя воздушный поток как для обогрева, так и для охлаждения.
Дополнительные спецификации и описание
Как работает заслонка?

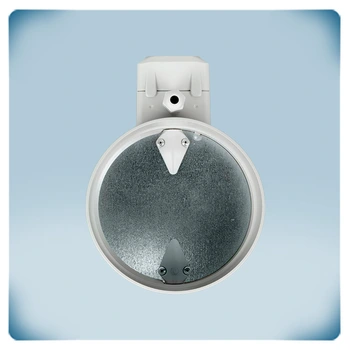

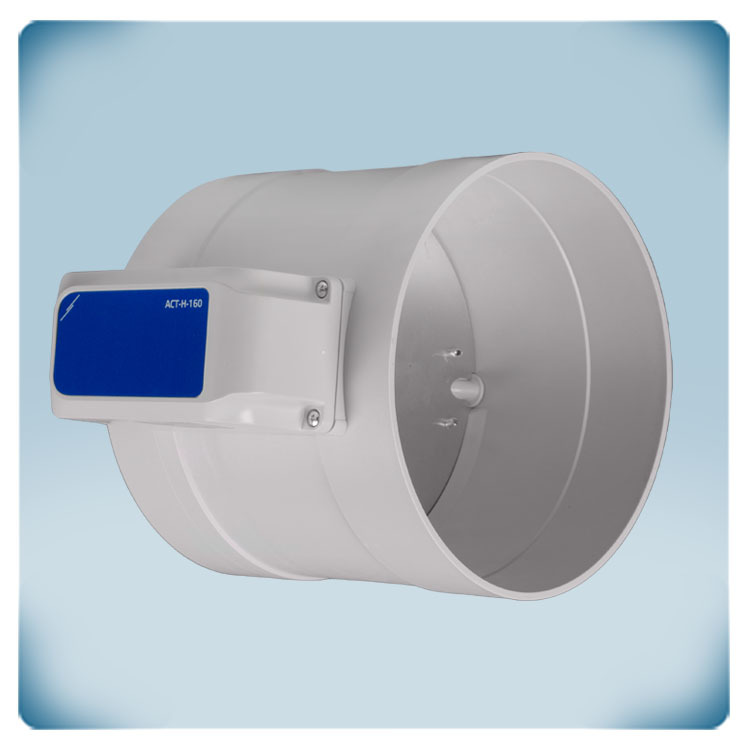

Заслонку на приводе можно использовать в сочетании со стандартными круглыми воздуховодами диаметром 160 мм. Круглые воздуховоды можно вставить внутрь заслонки. Чтобы гарантировать герметичность системы, переход между воздуховодом и заслонкой должен быть заклеен алюминиевой лентой. Заслонка не вызывает дополнительного сопротивления воздуха, так как воздуховоды могут вставляться в заслонку. Это делает всю систему очень эффективной.
Заслонку на приводе можно использовать в сочетании со стандартными круглыми воздуховодами диаметром 160 мм. Круглые воздуховоды можно вставить внутрь заслонки. Чтобы гарантировать герметичность системы, переход между воздуховодом и заслонкой должен быть заклеен алюминиевой лентой. Заслонка не вызывает дополнительного сопротивления воздуха, так как воздуховоды могут вставляться в заслонку. Это делает всю систему очень эффективной.
Как установить и подключить заслонку?

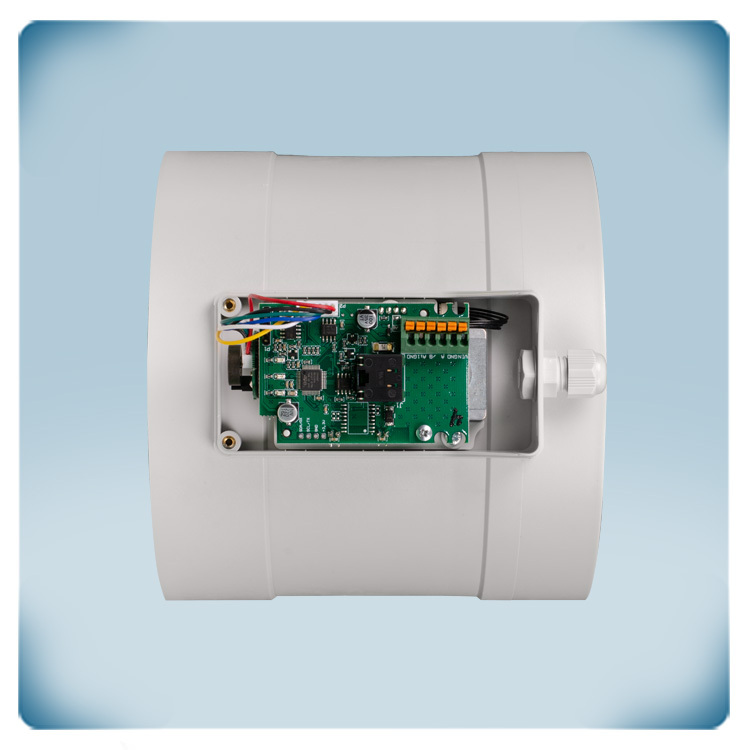

Для подключения заслонки достаточно одно разъема RJ45! Для встроенного привода требуется напряжение питания 24 VDC. Связь Modbus RTU и напряжение питания 24 VDC могут быть подключены через один кабель UTP – мы называем это Power over Modbus или PoM. Положение заслонки можно контролировать по протоколу Modbus RTU. Для облегчения монтажа мы рекомендуем использовать блоки питания Sentera 24 VDC с разъемом RJ45. Эти источники питания обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 VDC повышает безопасность и надежность вашей установки.
Если связь Modbus RTU недоступна, положением заслонки можно управлять с помощью сигнала 0-10 В (также 0-20 мА или ШИМ). В этом случае аналоговый входной сигнал можно подключить через клеммную колодку. Напряжение питания 24 В также может быть подключено через эту клеммную колодку. Следите за тем, чтобы напряжение питания не подавалось одновременно через клеммную колодку и через разъем RJ45!
Для подключения заслонки достаточно одно разъема RJ45! Для встроенного привода требуется напряжение питания 24 VDC. Связь Modbus RTU и напряжение питания 24 VDC могут быть подключены через один кабель UTP – мы называем это Power over Modbus или PoM. Положение заслонки можно контролировать по протоколу Modbus RTU. Для облегчения монтажа мы рекомендуем использовать блоки питания Sentera 24 VDC с разъемом RJ45. Эти источники питания обеспечивают защиту от короткого замыкания, перегрузки и перенапряжения. Напряжение питания 24 VDC повышает безопасность и надежность вашей установки.
Если связь Modbus RTU недоступна, положением заслонки можно управлять с помощью сигнала 0-10 В (также 0-20 мА или ШИМ). В этом случае аналоговый входной сигнал можно подключить через клеммную колодку. Напряжение питания 24 В также может быть подключено через эту клеммную колодку. Следите за тем, чтобы напряжение питания не подавалось одновременно через клеммную колодку и через разъем RJ45!
Как настроить?
Заслонка на приводе не требует настройки. После установки она сразу же готова к использованию. Настройки по умолчанию подходят для большинства приложений. При необходимости, настройки можно изменить с помощью Modbus RTU. Например, минимальное и максимальное положение заслонки можно отрегулировать с помощью настроек параметров. Карта регистров Modbus обеспечивает полный обзор всех регулируемых настроек. Аналоговый/модулирующий вход можно использовать для регулировки положения заслонки в автономном режиме.
Заслонка на приводе не требует настройки. После установки она сразу же готова к использованию. Настройки по умолчанию подходят для большинства приложений. При необходимости, настройки можно изменить с помощью Modbus RTU. Например, минимальное и максимальное положение заслонки можно отрегулировать с помощью настроек параметров. Карта регистров Modbus обеспечивает полный обзор всех регулируемых настроек. Аналоговый/модулирующий вход можно использовать для регулировки положения заслонки в автономном режиме.
Пластиковый корпус
Корпус демпфера выполнен из высококачественного r-ABS пластика. Этот материал исключительно термостойкий, очень прочный и обеспечивает хорошую защиту от ударов.
Корпус демпфера выполнен из высококачественного r-ABS пластика. Этот материал исключительно термостойкий, очень прочный и обеспечивает хорошую защиту от ударов.
Как дистанционно управлять заслонкой?
Как и все другие продукты Sentera, оснащенные Modbus-RTU и индивидуальным серийным номером, круглый регулирующий клапан ACT-H с электроприводом может быть добавлен к вашей установке SenteraWeb, что позволяет управлять им через облако.
Как и все другие продукты Sentera, оснащенные Modbus-RTU и индивидуальным серийным номером, круглый регулирующий клапан ACT-H с электроприводом может быть добавлен к вашей установке SenteraWeb, что позволяет управлять им через облако.
