Контроллер для водяного нагревателя воздуха с EC-вентилятором
Описание продукта
ECH-8-DM - это основной регулятор для воздухонагревателей или воздухоохладителей, оснащенных вентиляторами EC. Разработанный с учетом удобства для пользователя, ECH упрощает управление температурой окружающей среды в таких помещениях, как склады или промышленные зоны.

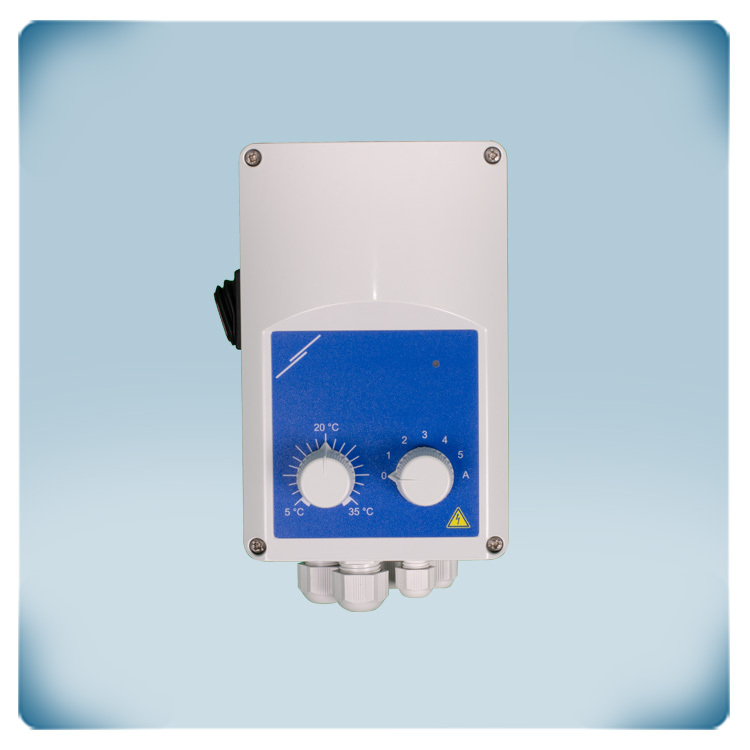

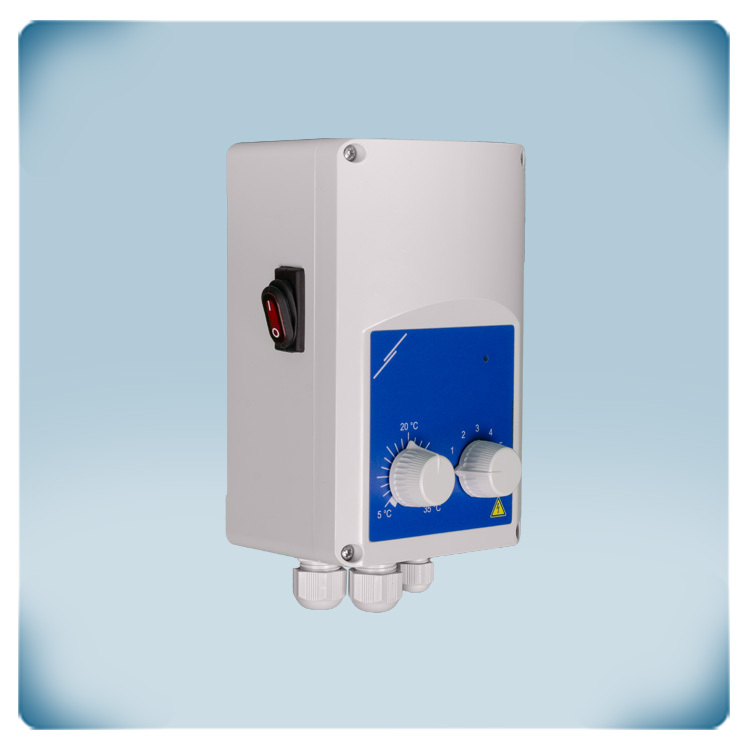

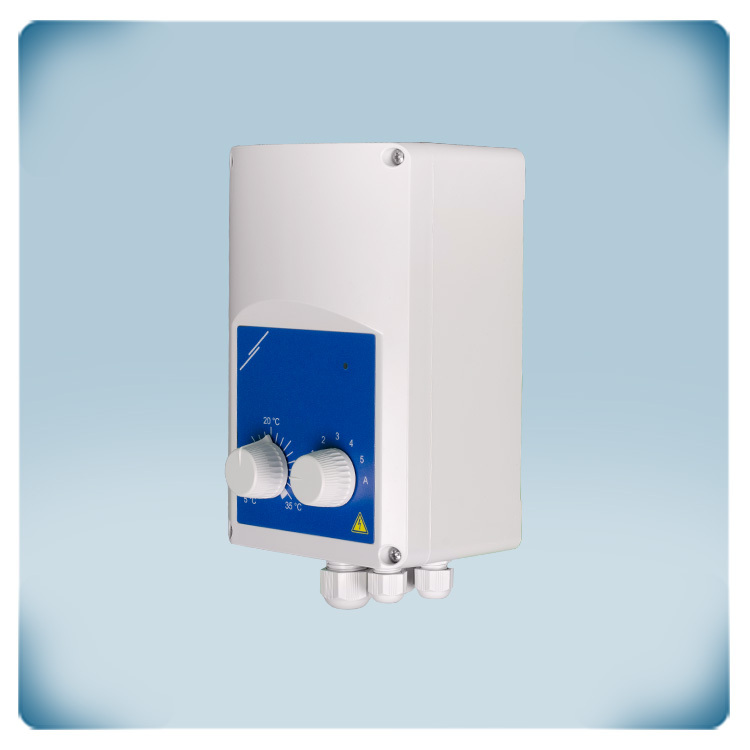

Благодаря интуитивно понятному интерфейсу управление температурой становится легким и простым. Поворотная ручка на передней панели позволяет пользователям точно настроить температурные настройки в диапазоне от 5 до 35 °C. Такой практичный подход дает вам прямой контроль, гарантируя, что условия окружающей среды точно откалиброваны в соответствии с вашими требованиями. ECH предлагает автоматическое управление скоростью вентилятора EC, динамично реагируя на изменения температуры окружающей среды, или же пользователи могут регулировать скорость вентилятора вручную, выбирая один из пяти отдельных шагов. ECH имеет нерегулируемый выход, позволяющий управлять водяным клапаном или электрическим нагревательным элементом.
Связь Modbus выводит функциональность на новый уровень, позволяя пользователям легко переключать нерегулируемый выход между режимами охлаждения и обогрева. Кроме того, установка перемычки обеспечивает быстрый и эффективный способ переключения между режимами. Для измерения температуры окружающей среды требуется дополнительный датчик температуры PT500.
Документы
Дополнительные спецификации и описание
Нагрев или охлаждение
Через нерегулируемый выход можно управлять водяной заслонкой или нагревательным элементом. Этот выход обеспечивает двухпозиционное регулирование. В режиме обогрева нерегулируемый выход активируется, когда температура окружающей среды ниже требуемой заданной температуры. В режиме охлаждения нерегулируемый выход активируется, когда температура окружающей среды выше требуемой заданной температуры. При активации напряжение нерегулируемого выхода составляет 85–230 VAC. Максимальная нагрузка составляет 10 А. Режим охлаждения или обогрева можно активировать через Modbus или с помощью перемычки.
Регулятор скорости вращения ЕС-вентилятора
Скоростью ЕС-вентилятора можно управлять с помощью аналогового выхода и можно установить вручную с помощью поворотного переключателя на передней панели. Есть возможность выбрать одну из пяти доступных фиксированных скоростей, есть положение ВЫКЛ и автоматический режим. В автоматическом режиме скорость ЕС-вентилятора регулируется автоматически в зависимости от температуры окружающей среды. При необходимости, скорость можно отрегулировать с помощью регистров Modbus. Диапазон аналогового выхода можно выбрать с помощью перемычки или через Modbus: 0–6 VDC или 0–10 VDC.
Дистанционное управление

Когда удалённый режим активен, скорость EC вентилятора, нерегулируемый выход и светодиодный индикатор управляются через Modbus holding регистры. Регулируя значение в регистрах Modbus через SenteraWeb или через систему BMS, можно регулировать скорость вращения вентилятора, а также активировать или деактивировать нерегулируемый выход. Режим удалённого управления отключает все пользовательские интерфейсы на передней панели. Режим дистанционного управления можно активировать, записав значение 1 в Modbus holding регистр 20.
Датчик температуры
Для измерения температуры окружающей среды требуется дополнительный датчик температуры (технология PT500). Sentera предлагает различные типы совместимых датчиков температуры PT500 (см. Сопутствующие товары ниже). Эти датчики доступны в различных корпусах: Комнатный - зонд – воздуховод
ECH оснащен светодиодным RGB-индикатором состояния. Он меняет цвет в зависимости от состояния контроллера и подключенных устройств. В стандартной комплектации зеленая индикация означает идеальную работу, а красная предупреждает о проблемах. Более подробная информация приведена в техническом описании продукта.

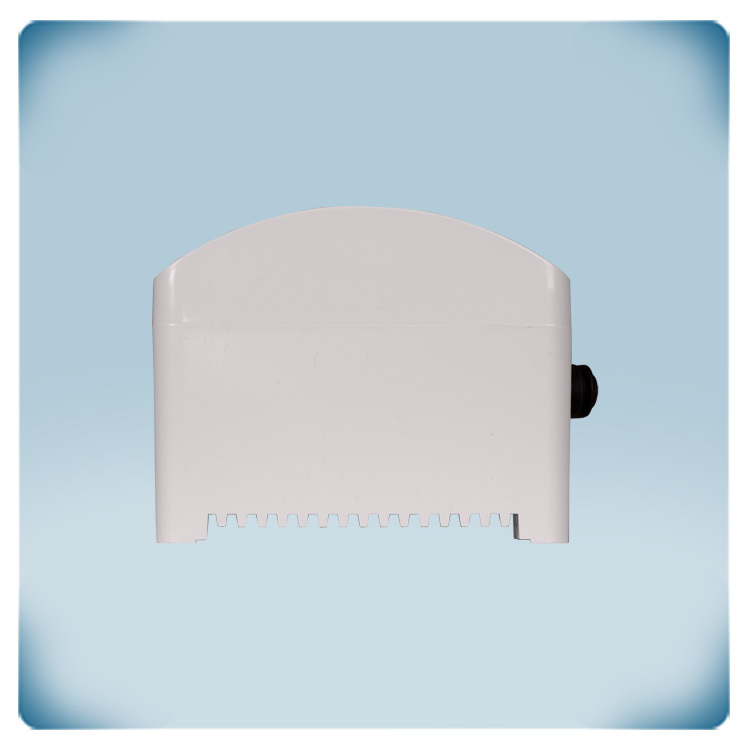

Корпус R-ABS
Корпус изготовлен из высококачественного пластика r-ABS. Этот материал исключительно термостойкий, очень прочный и обеспечивает хорошую защиту от ударов. Корпус может монтироваться на поверхность и обеспечивает степень защиты IP54.
