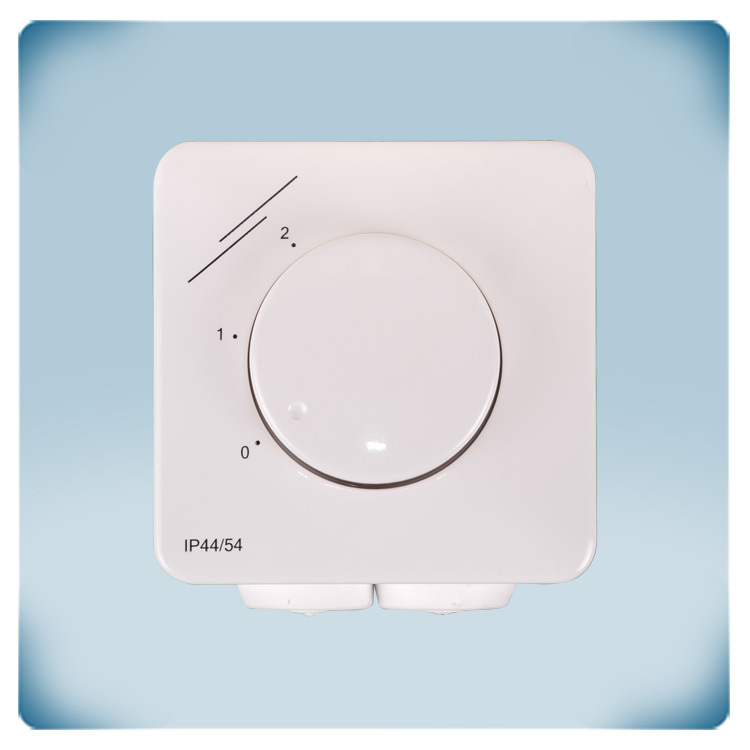

.webp "Двухступенчатый переключатель с положением ВЫКЛ")

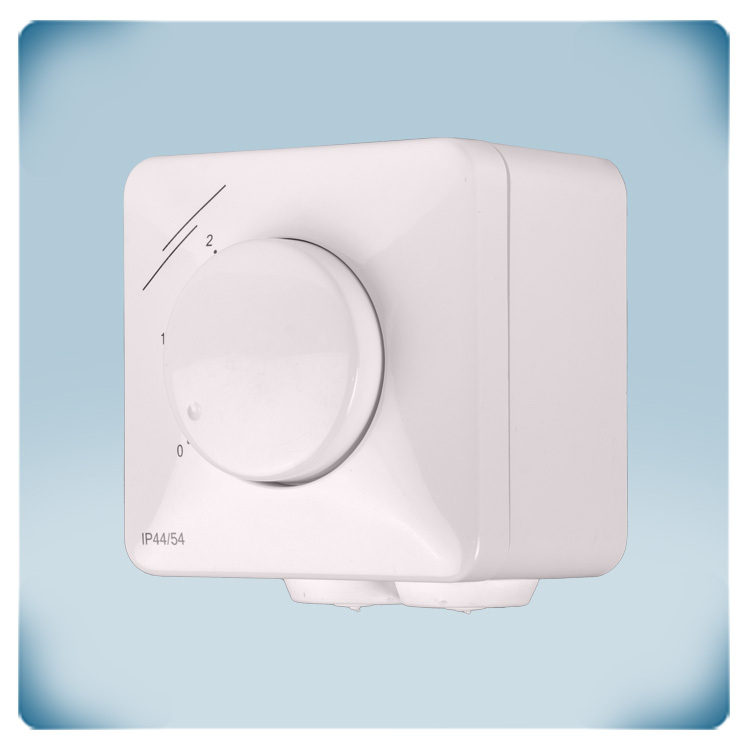

.webp "Двухступенчатый переключатель вентилятора с положением ВЫКЛ")

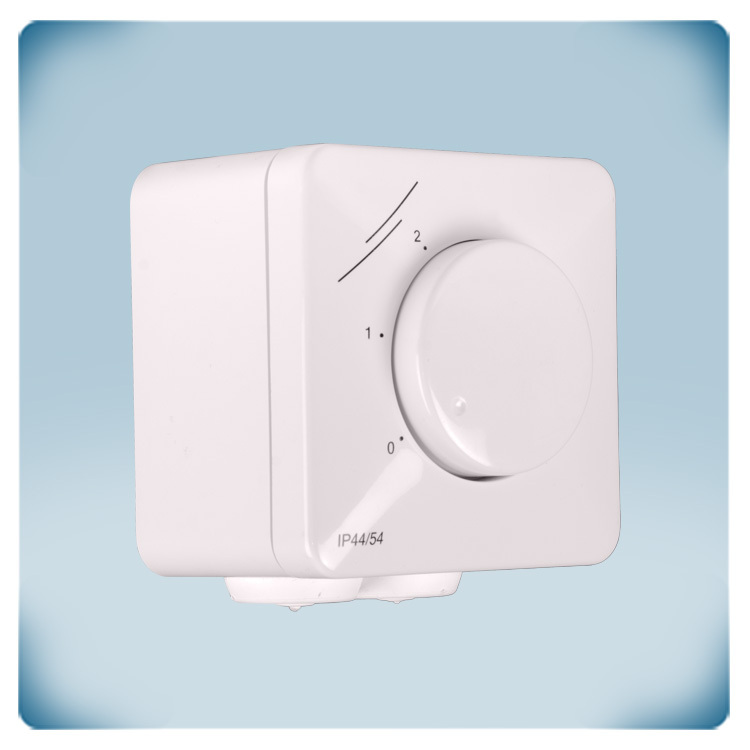

.webp "Двухступенчатый переключатель скорости вентилятора с положением ВЫКЛ")
CE декларация
Двухступенчатый переключатель с положением ВЫКЛ
Описание продукта
SMT-1-30-3A– переключатель, предназначенный для управления однофазными многоступенчатыми или многоскоростными двигателями. SMT-1-30-3A — пассивный переключатель, работающий без внешнего источника питания. Устройство легко распределяет сетевой сигнал на один из двух своих выходов, обеспечивая непревзойденный контроль работы двигателя в зависимости от положения переключателя.
Устройство имеет положение ВЫКЛ и два разных выхода, которые плавно передают линейный сигнал 230 VAC на один из двух клеммных блоков. Эта функция позволяет легко регулировать скорость вентилятора и обеспечивает две разные ступени для оптимальной настройки. Для надежности и эффективности в любом применении номинал контактов переключателя составляет 10 А для резистивной нагрузки и 3 А для индуктивной нагрузки.
Корпус можно использовать как для встроенного (IP44), так и для поверхностного монтажа (IP54). Такая гибкость обеспечивает пригодность для использования в различных средах и позволяет выбрать метод установки, который лучше всего соответствует вашим потребностям.
Дополнительные спецификации и описание
Как управлять 2-скоростным АС вентилятором?
Двухскоростной электродвигатель - это двигатель с двумя электрическими обмотками.
Они сконструированы таким образом, что на одном статоре намотаны две обмотки. Одна обмотка, когда на нее подается напряжение, разгоняет двигатель до низкой скорости. Когда на вторую обмотку подается напряжение, двигатель разгоняется до полной скорости. Такие двигатели используются в качестве приводов вентиляторов со ступенчатым регулированием частоты вращения.
Они сконструированы таким образом, что на одном статоре намотаны две обмотки. Одна обмотка, когда на нее подается напряжение, разгоняет двигатель до низкой скорости. Когда на вторую обмотку подается напряжение, двигатель разгоняется до полной скорости. Такие двигатели используются в качестве приводов вентиляторов со ступенчатым регулированием частоты вращения.Какой принцип работы потенциометра?

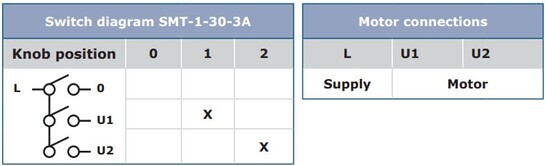

Вентилятор с двухскоростным двигателем имеет три точки подключения к основной обмотке двигателя. Напряжение питания двигателя может быть подключено к одной из этих двух точек. Скорость вращения двигателя зависит от используемой точки подключения. Поэтому контроллер для 2-скоростного двигателя будет подключать сетевое напряжение к одному из обоих контактов. При повороте этого переключателя в другое положение напряжение будет подано на другую обмотку двигателя, что приведет к изменению скорости вращения вентилятора.
Как установить потенциометр?
Мы понимаем важность простоты процесса установки. Наш переключатель ручного управления предназначен для легкой интеграции в существующие системы отопления, вентиляции и кондиционирования. Независимо от того, являетесь ли вы опытным установщиком или пользователем, мы гарантируем простой процесс установки и работы.
Сняв ручку и передний корпус, просто вытянув их, закрепите корпус на стене или в стене, в зависимости от ваших предпочтений. Далее подключаем питающее напряжение, а затем и выходы к двигателю вентилятора. Все, что вам нужно для установки SMT — это набор отверток.
Обратите внимание на правильное положение установки. Никогда не устанавливайте устройство в перевернутом положении!
Как установить потенциометр?
Мы понимаем важность простоты процесса установки. Наш переключатель ручного управления предназначен для легкой интеграции в существующие системы отопления, вентиляции и кондиционирования. Независимо от того, являетесь ли вы опытным установщиком или пользователем, мы гарантируем простой процесс установки и работы.
Сняв ручку и передний корпус, просто вытянув их, закрепите корпус на стене или в стене, в зависимости от ваших предпочтений. Далее подключаем питающее напряжение, а затем и выходы к двигателю вентилятора. Все, что вам нужно для установки SMT — это набор отверток.
Обратите внимание на правильное положение установки. Никогда не устанавливайте устройство в перевернутом положении!
Какие особенности корпуса и монтажа?
Корпус SMT-1-30-3A изготовлен из прочного пластика ASA приятного кремового цвета (RAL9010), устойчивого к ультрафиолетовому излучению и защищающего электронику от пыли, воды и ударов. Корпус подходит как для скрытого, так и для настенного монтажа, что позволяет устанавливать его в любую стену, включая гипсокартонную, кирпичную или деревянную.
Если вы выберете вариант скрытого монтажа, выключатель идеально подходит к врезной европейской монтажной коробке. Степень защиты IP44 для скрытого монтажа и IP54 для поверхностного монтажа.
Наш переключатель с ручным управлением создан с учетом требований долговечности и имеет прочную конструкцию, которая обеспечивает надежность в различных областях применения ОВиК. Переключатель разработан таким образом, чтобы выдерживать требования непрерывной работы, предоставляя пользователям надежное решение для управления вентиляторами. Потенциометр хорошо выглядит и подходит к любому стилю интерьера. Чистить его очень легко, достаточно протереть влажной тканью.
Если вы выберете вариант скрытого монтажа, выключатель идеально подходит к врезной европейской монтажной коробке. Степень защиты IP44 для скрытого монтажа и IP54 для поверхностного монтажа.
Наш переключатель с ручным управлением создан с учетом требований долговечности и имеет прочную конструкцию, которая обеспечивает надежность в различных областях применения ОВиК. Переключатель разработан таким образом, чтобы выдерживать требования непрерывной работы, предоставляя пользователям надежное решение для управления вентиляторами. Потенциометр хорошо выглядит и подходит к любому стилю интерьера. Чистить его очень легко, достаточно протереть влажной тканью.
