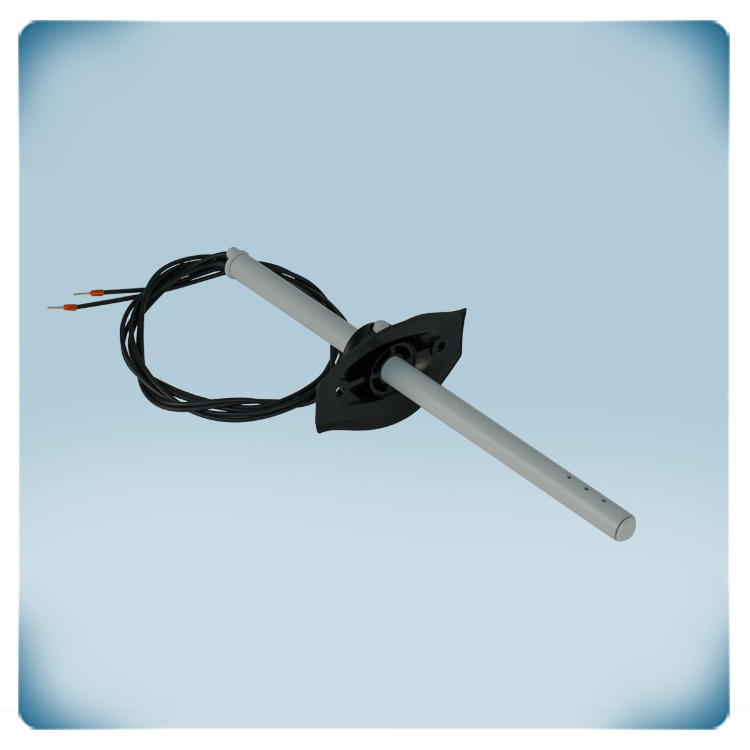

Датчик температуры PT500, l-150 мм.

Код товара TUTSN-P500-150
GTIN 0.540.100.301.710.4
Номер интрастата 90.25.19.00
Категория Пассивные датчики температуры
Склад 13 Ед. изм
Срок производства 4 Неделя(и)

Описание продукта

Этот пассивный датчик температуры для воздуховодов с максимальным диаметром 300 мм. Датчик встроен в пластиковую трубку длиной 150 мм.

Он измеряет температуру с помощью платинового сенсорного элемента PT500. Этот сенсорный элемент имеет положительный температурный коэффициент сопротивления: при повышении температуры сопротивление растет. При 0 °C сопротивление составляет 500 Ом.

► Характеристики
Температурный диапазон: -50-80 °C
Класс допуска согласно EN 60751: F0.3
Самонагрев: ≤ 0,5 К/мВт в потоке воздуха 1 м/с

► Кабели
Длина: 1.0 м
Поперечное сечение: 0,5 мм2
Сила растяжения: < 5 N

► Условия эксплуатации
Температура окружающей среды: -50-80 °C
Температура установки: > -5 °C
Относительная влажность: < 95 % rH (без конденсации)
Не коррозионная, сухая среда

Степень защиты IP30 (согласно EN 60529). Гарантия 2 года с даты поставки.
RoHs Директива 2011/65/EU

Дополнительные спецификации и описание

Как это работает?
Этот датчик температуры измеряет температуру окружающей среды с помощью платинового элемента PT500. Этот сенсорный элемент имеет электрическое сопротивление 500 Ом при 0 ° C. Он имеет положительный температурный коэффициент. Это означает, что сопротивление растет при повышении температуры окружающей среды. Любое устройство с входом для "пассивных датчиков температуры PT500" может считывать измеренную температуру.

Как подключиться?
Чувствительный элемент встроен в корпусе пластмассовой трубки. Длина составляет 1 м (2 x 0,5 мм²). При необходимости ее можно продлить. Чем больше длина кабеля, тем выше влияние сопротивления кабеля на показания измерения. Этот датчик не требует отдельного источника питания.

Монтаж
Датчик устанавливается с помощью гибкого фланца на вентиляционные воздуховоды. Фланец крепится с помощью винтов, входящих в комплект. Отверстие для датчика должно быть от 13 мм до 17 мм. Для достижения оптимальной производительности датчика рекомендуем расположить три входных отверстия посередине диаметра канала по направлению воздушного потока, таким образом, чтобы воздух полностью проходил через входные отверстия под прямым углом. Устанавливайте датчик в максимально сухой части воздуховода без турбулентности.

Датчик температуры для воздуховодов
Элемент платинового датчика встроен в корпус из пластиковой трубки. Трубка имеет длину 150 мм. Его можно устанавливать в воздуховодах максимальным диаметром 300 мм. Степень защиты IP30.
