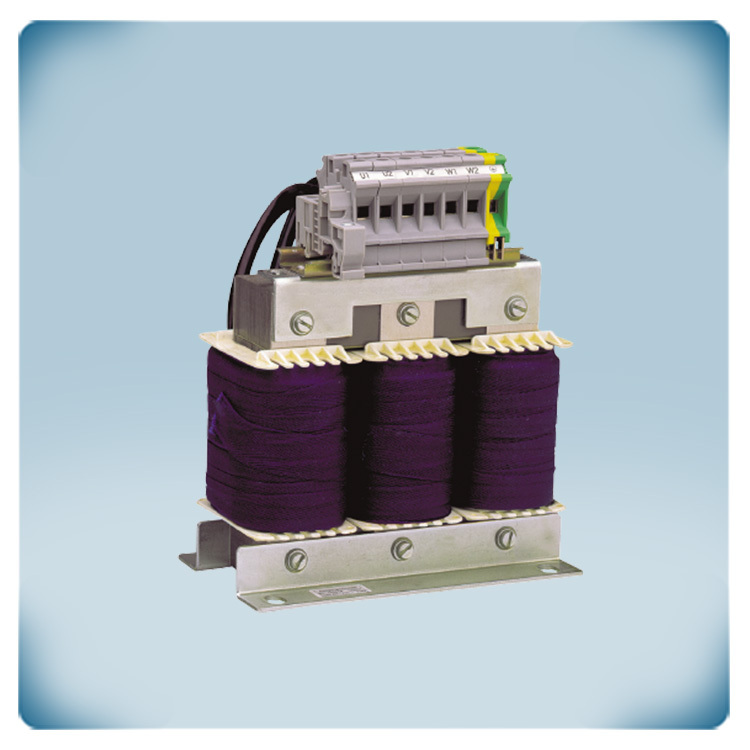

Выходной фильтр для преобразователя частоты | 12 А
Описание продукта
Выходной фильтр устанавливается между инвертором и двигателем для ограничения пиков напряжения и сглаживания формы сигнала, а также для защиты изоляции двигателя и кабеля.
Максимальный ток двигателя составляет 12 А.
Снижает скачки напряжения и минимизирует пиковые напряжения, вызванные коммутацией ШИМ. Более длинные кабели двигателя можно использовать в сочетании с выходными фильтрами (как для экранированных, так и для неэкранированных кабелей двигателя).
Повышение надежности: снижает риск пробоя изоляции и увеличивает срок службы двигателя в системах с инверторным управлением.
Код производителя: OPT-2-M3012-66
Дополнительные спецификации и описание
Когда следует использовать выходные фильтры с инвертором?
Выходные фильтры следует использовать, когда установлены длинные кабели между инвертором и двигателем. Фильтры уменьшают время нарастания и пиковое напряжение, помогая защитить двигатель от чрезмерной электрической нагрузки. Дополнительная индуктивность фильтра уравновешивает эффекты емкости кабеля и уменьшает скачки напряжения выходной волны, предотвращая потенциальное повреждение двигателя. Выходные фильтры также рекомендуется использовать, когда применяется двигатель, не рассчитанный на работу с инвертором — для обеспечения дополнительной защиты и безопасной, надежной работы.
Выходные фильтры следует использовать, когда установлены длинные кабели между инвертором и двигателем. Фильтры уменьшают время нарастания и пиковое напряжение, помогая защитить двигатель от чрезмерной электрической нагрузки. Дополнительная индуктивность фильтра уравновешивает эффекты емкости кабеля и уменьшает скачки напряжения выходной волны, предотвращая потенциальное повреждение двигателя. Выходные фильтры также рекомендуется использовать, когда применяется двигатель, не рассчитанный на работу с инвертором — для обеспечения дополнительной защиты и безопасной, надежной работы.
Можно ли подключить более одного двигателя к выходу частотного преобразователя?
Подключить более одного двигателя к выходу частотного преобразователя можно при соблюдении определенных условий:
1. Каждый двигатель должен быть защищен собственным индивидуальным тепловым перегрузочным выключателем для обеспечения безопасной работы.
2. Общая длина кабелей двигателя не должна превышать ограничения, указанные в инструкции по эксплуатации частотного преобразователя. Во всех случаях рекомендуется использовать выходной фильтр, поскольку он позволяет увеличить максимально допустимую длину кабеля двигателя на 50%.
3. При выборе частотного преобразователя важно учитывать общий необходимый ток. Для этого нужно сложить номинальные токи всех подключенных двигателей и выбрать устройство с достаточной номинальной выходной мощностью, чтобы выдержать суммарную нагрузку.
4. Наконец, все двигатели должны оставаться постоянно подключенными к приводу. Они не могут быть запущены или остановлены отдельно, пока частотный преобразователь включен.
Можно ли использовать более длинные кабели двигателя с моим преобразователем частоты?
Да, длину кабеля двигателя можно увеличить сверх стандартных ограничений с помощью выходного фильтра. Обычно максимальная длина кабеля указана в инструкции по эксплуатации изделия — для экранированных кабелей это точное значение, а для неэкранированных кабелей — 150 % от этого значения. Установка выходного фильтра позволяет увеличить эти ограничения до 200 % для экранированных кабелей и до 300 % для неэкранированных кабелей.
Например, если в инструкции пользователя указана максимальная длина кабеля 25 м:
Экранированный кабель: 25 м без фильтра → 50 м с фильтром.
Неэкранированный кабель: 37,5 м (150%) без фильтра → 75 м с фильтром.
Использование выходного фильтра таким образом помогает поддерживать безопасную работу и защищает двигатель и кабель от чрезмерного напряжения.
Что делает корпус надежным?
Корпус для настенного монтажа предназначен для защиты электроники в суровых условиях, а также при использовании на открытом воздухе. Он обеспечивает защиту IP66 от проникновения воды и загрязнений. Это позволяет устанавливать этот частотный преобразователь непосредственно на установке, даже в местах, подверженных мойке. Это устраняет необходимость в использовании электрического шкафа. Рекомендуется защищать устройство от снега и прямых солнечных лучей.
Да, длину кабеля двигателя можно увеличить сверх стандартных ограничений с помощью выходного фильтра. Обычно максимальная длина кабеля указана в инструкции по эксплуатации изделия — для экранированных кабелей это точное значение, а для неэкранированных кабелей — 150 % от этого значения. Установка выходного фильтра позволяет увеличить эти ограничения до 200 % для экранированных кабелей и до 300 % для неэкранированных кабелей.
Например, если в инструкции пользователя указана максимальная длина кабеля 25 м:
Экранированный кабель: 25 м без фильтра → 50 м с фильтром.
Неэкранированный кабель: 37,5 м (150%) без фильтра → 75 м с фильтром.
Использование выходного фильтра таким образом помогает поддерживать безопасную работу и защищает двигатель и кабель от чрезмерного напряжения.
Что делает корпус надежным?
Корпус для настенного монтажа предназначен для защиты электроники в суровых условиях, а также при использовании на открытом воздухе. Он обеспечивает защиту IP66 от проникновения воды и загрязнений. Это позволяет устанавливать этот частотный преобразователь непосредственно на установке, даже в местах, подверженных мойке. Это устраняет необходимость в использовании электрического шкафа. Рекомендуется защищать устройство от снега и прямых солнечных лучей.
