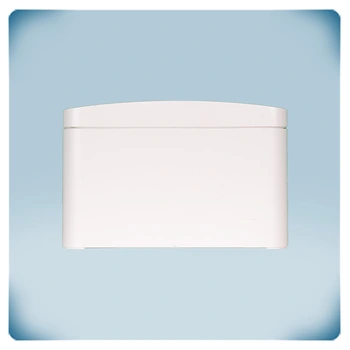

Бытовой регулятор ОВиК | белый корпус
Описание продукта
Контроллер скорости вентилятора RDCV EC — это цифровой потенциометр и контроллер HVAC, который обеспечивает точное регулирование вентиляции благодаря усовершенствованным функциям и элегантному дизайну.
Простое управление:
Он обеспечивает легкую регулировку в ручном режиме с помощью интуитивного интерфейса с 3 кнопками и светодиодного дисплея. Пользователи могут выбирать между ручным и автоматическим режимами.
Универсальный выход:
Этот контроллер может управлять вентиляторами EC, контроллерами скорости вентиляторов AC, частотными преобразователями или приводами заслонок. Он предлагает варианты бесступенчатого или 2-10-ступенчатого выхода.
Умная автоматизация:
В автоматическом режиме он динамически регулирует скорость вентилятора на основе данных от подключенных датчиков Sentera HVAC (таких как температура, влажность, CO2 и т. д.), обеспечивая адаптивную вентиляцию по мере необходимости. Настройки можно конфигурировать с помощью Modbus RTU или интерфейса.
Гибкая интеграция:
Он работает в диапазоне напряжения питания 110-230 VAC.
Подходит для встроенного (IP30) или поверхностного (IP40) монтажа, что обеспечивает совместимость с различными установками вентиляции.
Дополнительные спецификации и описание
В чем заключаются различия между вентиляторами EC и AC, и какова роль RDCV в управлении вентиляторами EC?
Вентиляторы EC и вентиляторы AC сильно отличаются друг от друга. Вентиляторы EC имеют множество преимуществ: от более низких эксплуатационных затрат за счет снижения шума и гудения до повышения производительности и более точного управления. Отличие вентилятора EC от вентилятора AC заключается в том, что вентилятор EC является цифровым вентилятором. EC означает «электронная коммутация», что в основном означает наличие печатной платы внутри вентилятора для его управления.
RDCV предназначен для регулирования скорости вентилятора EC. EC-вентилятор можно управлять с помощью различных сигналов (0–10 В постоянного тока / 0–20 мА / PWM), однако в большинстве случаев он управляется сигналом 0–10 В, поступающим на вентилятор, что является настройкой по умолчанию RDCV.
Вентиляторы EC и вентиляторы AC сильно отличаются друг от друга. Вентиляторы EC имеют множество преимуществ: от более низких эксплуатационных затрат за счет снижения шума и гудения до повышения производительности и более точного управления. Отличие вентилятора EC от вентилятора AC заключается в том, что вентилятор EC является цифровым вентилятором. EC означает «электронная коммутация», что в основном означает наличие печатной платы внутри вентилятора для его управления.
RDCV предназначен для регулирования скорости вентилятора EC. EC-вентилятор можно управлять с помощью различных сигналов (0–10 В постоянного тока / 0–20 мА / PWM), однако в большинстве случаев он управляется сигналом 0–10 В, поступающим на вентилятор, что является настройкой по умолчанию RDCV.

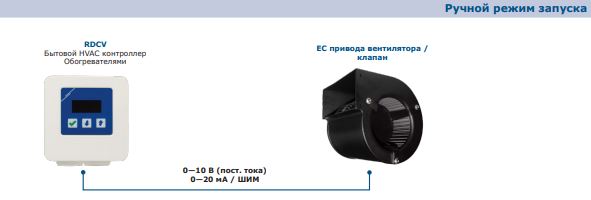

Как работает RDCV в ручном режиме и каковы его настройки выхода?
В ручном режиме RDCV представляет собой цифровой потенциометр с аналоговым выходом. Тип выхода по умолчанию — 0–10 В. Другой тип выхода можно выбрать через интерфейс Modbus RTU: 0–10 В постоянного тока, 0–20 мА или 0–100 % PWM. Этот аналоговый выходной сигнал можно настроить на плавное изменение или на 2–10 шагов. Выход можно настроить вручную с помощью стрелок вверх и вниз. Нажав кнопку выбора с зеленой галочкой в течение 4 секунд, можно активировать или деактивировать потенциометр. Выбранное значение выхода отображается на 7-сегментном светодиодном дисплее (% или номер шага). Ручной или автоматический режим можно выбрать с помощью 3-кнопочной клавиатуры.
В ручном режиме RDCV представляет собой цифровой потенциометр с аналоговым выходом. Тип выхода по умолчанию — 0–10 В. Другой тип выхода можно выбрать через интерфейс Modbus RTU: 0–10 В постоянного тока, 0–20 мА или 0–100 % PWM. Этот аналоговый выходной сигнал можно настроить на плавное изменение или на 2–10 шагов. Выход можно настроить вручную с помощью стрелок вверх и вниз. Нажав кнопку выбора с зеленой галочкой в течение 4 секунд, можно активировать или деактивировать потенциометр. Выбранное значение выхода отображается на 7-сегментном светодиодном дисплее (% или номер шага). Ручной или автоматический режим можно выбрать с помощью 3-кнопочной клавиатуры.
Как работает RDCV в автоматическом режиме и с какими датчиками он совместим?
В автоматическом режиме RDCV является контроллером HVAC. В этом режиме работы RDCV необходимо подключить к датчику Sentera HVAC. В автоматическом режиме выходной сигнал регулируется автоматически в зависимости от измеренного значения. Запрашиваемое значение (установленное значение) можно настроить с помощью 3-кнопочной клавиатуры. К RDCV можно подключить различные типы датчиков Sentera HVAC. Аналоговый выход можно контролировать в зависимости от температуры, влажности, CO2, качества воздуха (TVOC) или перепада давления. Более подробную информацию см. в инструкции по монтажу продукта.
Какие устройства управляет выходной сигнал и каковы режимы использования устройства?
Выходной сигнал может напрямую управлять вентилятором EC или регулятором скорости вентилятора AC. Он также может управлять приводом заслонки. Таким образом, это устройство может использоваться как для ручного, так и для динамического управления скоростью вентилятора.
Если вы выберете ручное управление, вы можете использовать интерфейс клавиатуры. Для более продвинутого автоматического или по требованию варианта управление основано на показаниях подключенного датчика, выход которого управляет вентиляцией.
Выходной сигнал может напрямую управлять вентилятором EC или регулятором скорости вентилятора AC. Он также может управлять приводом заслонки. Таким образом, это устройство может использоваться как для ручного, так и для динамического управления скоростью вентилятора.
Если вы выберете ручное управление, вы можете использовать интерфейс клавиатуры. Для более продвинутого автоматического или по требованию варианта управление основано на показаниях подключенного датчика, выход которого управляет вентиляцией.
Как контроллер использует коммуникацию Modbus RTU?
Контроллер поддерживает протокол Modbus RTU. В стандартной комплектации устройства Sentera с Modbus RTU на борту могут быть настроены с помощью бесплатного программного обеспечения 3SModbus. Регистры Modbus RTU дублируют функции, выбранные через интерфейс клавиатуры. Если вы решите воспользоваться этой функцией, у вас будет доступ к полному набору функций, предлагаемых RDCV, с помощью вашего компьютера.
Контроллер поддерживает протокол Modbus RTU. В стандартной комплектации устройства Sentera с Modbus RTU на борту могут быть настроены с помощью бесплатного программного обеспечения 3SModbus. Регистры Modbus RTU дублируют функции, выбранные через интерфейс клавиатуры. Если вы решите воспользоваться этой функцией, у вас будет доступ к полному набору функций, предлагаемых RDCV, с помощью вашего компьютера.
Как и где следует устанавливать контроллер?
Корпус контроллера позволяет как накладной, так и встраиваемый монтаж. При встраивании в стену степень защиты от попадания грязи и пыли составляет IP44. При накладном монтаже степень защиты составляет IP54.
RDCV можно устанавливать на всех типах стен — твердых, гипсокартонных или деревянных панелях. Если вы выберете встраиваемый монтаж, монтажные отверстия идеально подходят для стандартных европейских настенных коробок, используемых для встраиваемого монтажа.
Корпус контроллера позволяет как накладной, так и встраиваемый монтаж. При встраивании в стену степень защиты от попадания грязи и пыли составляет IP44. При накладном монтаже степень защиты составляет IP54.
RDCV можно устанавливать на всех типах стен — твердых, гипсокартонных или деревянных панелях. Если вы выберете встраиваемый монтаж, монтажные отверстия идеально подходят для стандартных европейских настенных коробок, используемых для встраиваемого монтажа.
