Техническая спецификация
Автоматический регулятор скорости AC вентилятора | 3 А | интернет-шлюз
Описание продукта

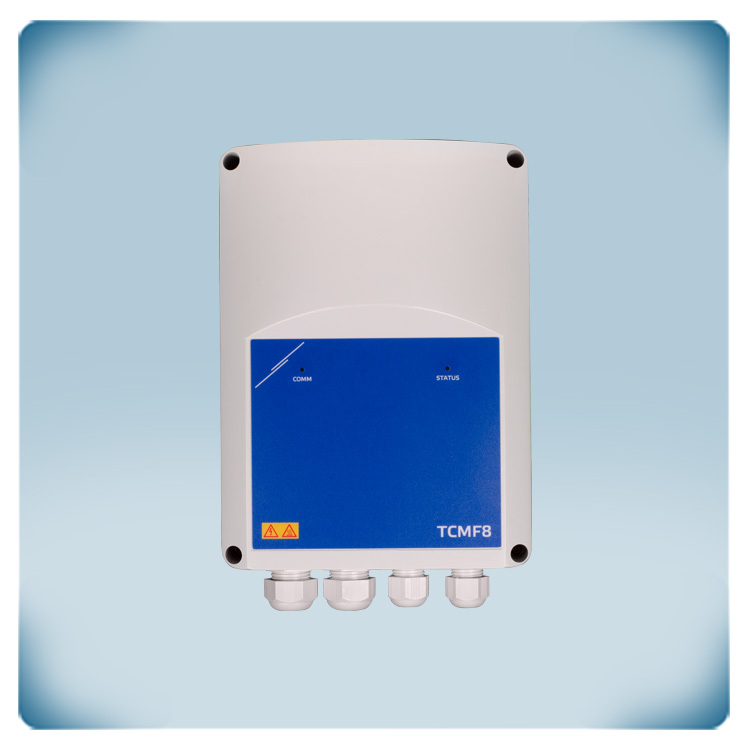

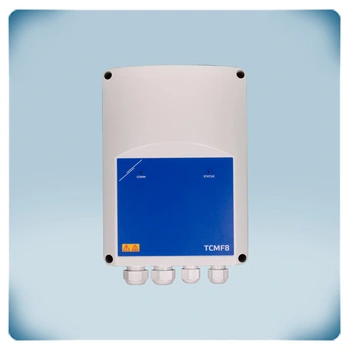

TCMF8-302EW — это современный регулятор, предназначенный для точного управления скоростью вращения AC-вентилятора в однофазных системах.
Автоматически регулирует скорость вентилятора на основе данных с датчиков в реальном времени. Поддерживает автоматический или ручной режим управления. Светодиод RGB для индикации состояния.
Предлагает функцию kick start (быстрый запуск) или soft start (плавный запуск), а также возможность настройки минимального и максимального напряжения на двигателе.
Умная автоматизация и подключение: получает данные до от 4 HVAC-датчиков через разъёмы RJ45 с поддержкой PoM (питание по кабелю). Использует протокол связи Modbus RTU (RS485) и имеет встроенное питание для датчиков
Защита: оснащён двумя отдельными входами TK для термозащиты двигателя.
Специальное программное обеспечение можно загрузить через SenteraWeb. Встроенный интернет-шлюз можно подключить с помощью кабеля LAN или через Wi-Fi.
Степень защиты IP54 (в соответствии с EN 60529). Гарантия 2 года с даты поставки.
Дополнительные спецификации и описание
Как работают контроллеры TCMF8 и нужно ли им подключение к Интернету?
Для регуляторов TCMF8 требуется специальное программное обеспечение. Как правило, они регулируют скорость вентилятора на основе входных данных подключенных датчиков или потенциометров. Специальное обеспечение можно загрузить через SenteraWeb — онлайн-портал ОВиК. Этот контроллер имеет встроенный интернет-шлюз, который можно подключить через Wi-Fi или через кабель LAN. После загрузки прошивки контроллер TCMF8 может работать автономно или оставаться подключенным к SenteraWeb.
Что такое вентилятор переменного тока (AC Fan) и как им управляет TCMF8?
АС вентилятор — это вентилятор, работающий от переменного тока. Он играет важную роль в обеспечении циркуляции воздуха в системах ОВиК. Вентиляторы переменного тока широко используются в различных системах охлаждения для рассеивания тепла, возникающего в результате работы электронных компонентов, или для улучшения циркуляции воздуха в помещениях. TCMF8 предназначен для управления вентиляторами переменного тока и предлагает конкретные решения в зависимости от потребностей заказчика.
Где можно найти и настроить прошивку для конкретного применения?

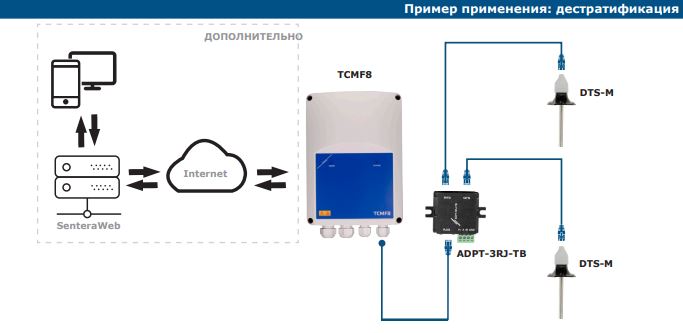

Мы предлагаем ограниченное количество версий прошивки для типовых применений в системах отопления, вентиляции и кондиционирования воздуха (например, дестратификация, регулировка скорости вентилятора в зависимости от потребностей и т. д.). Сначала выберите необходимую функцию на странице решений нашего веб-сайта, а затем загрузите прошивку для конкретного применения. При необходимости можно настроить некоторые параметры с помощью регистров Modbus Holding. Программирование не требуется!
Какие типы вентиляторов поддерживает регулятор и как он работает?
Этот регулятор имеет два выхода для управления вентиляторами переменного тока с однофазным двигателем. Максимальный суммарный ток составляет 3 А на выход. Скорость вентилятора регулируется путем уменьшения напряжения двигателя с помощью технологии фазового угла / TRIAC. Это означает, что этот контроллер скорости подходит только для двигателей с регулируемым напряжением. Если вы не уверены, является ли ваш двигатель с регулируемым напряжением, лучше всего обратиться к производителю двигателя. Этот контроллер скорости работает абсолютно бесшумно. Благодаря точному управлению двигателем, гудение двигателя на низкой скорости остается ограниченным.
Мы предлагаем ограниченное количество версий прошивки для типовых применений в системах отопления, вентиляции и кондиционирования воздуха (например, дестратификация, регулировка скорости вентилятора в зависимости от потребностей и т. д.). Сначала выберите необходимую функцию на странице решений нашего веб-сайта, а затем загрузите прошивку для конкретного применения. При необходимости можно настроить некоторые параметры с помощью регистров Modbus Holding. Программирование не требуется!
Какие типы вентиляторов поддерживает регулятор и как он работает?
Этот регулятор имеет два выхода для управления вентиляторами переменного тока с однофазным двигателем. Максимальный суммарный ток составляет 3 А на выход. Скорость вентилятора регулируется путем уменьшения напряжения двигателя с помощью технологии фазового угла / TRIAC. Это означает, что этот контроллер скорости подходит только для двигателей с регулируемым напряжением. Если вы не уверены, является ли ваш двигатель с регулируемым напряжением, лучше всего обратиться к производителю двигателя. Этот контроллер скорости работает абсолютно бесшумно. Благодаря точному управлению двигателем, гудение двигателя на низкой скорости остается ограниченным.
Как датчик предотвращает перегрев и что такое TK?
Когда двигатель переменного тока выходит из строя, это часто происходит из-за перегрева. Чтобы вовремя обнаружить перегрев двигателя, некоторые двигатели оснащены TK или термоконтактами. Эти термоконтакты измеряют температуру в обмотках двигателя. Регуляторы скорости вентилятора TCMF8 могут контролировать два термоконтакта двигателя. В случае перегрева двигателя функция контроля TK отключит двигатель, чтобы предотвратить его постоянное повреждение. TK двигателя можно подключить к клеммам TK и 24 В постоянного тока.
Как внешние устройства подключаются к датчику и что такое PoM?
Внешние датчики HVAC или потенциометры можно подключить через коммуникацию Modbus RTU или через аналоговые входы. Для упрощения подключения внешних устройств через разъем RJ45 доступно питание 24 В. Питание 24 В и коммуникация Modbus могут распределяться через один кабель — мы называем это Power over Modbus или PoM. Все настройки можно регулировать через регистры Modbus Holding.
Где и как следует устанавливать контроллер?
Этот контроллер скорости вентилятора можно установить на стене или панели в помещении. Убедитесь, что контроллер может охлаждаться. Желательно установить его в прохладном месте, не под прямыми солнечными лучами. Корпус изготовлен из высококачественного пластика r-ABS VO (UL94). Этот материал является огнетушащим, очень прочным и обеспечивает хорошую защиту от ударов. Он обеспечивает защиту IP54 от проникновения пыли и воды. Для надежной и долгосрочной эксплуатации устройства температура окружающей среды должна быть в пределах -10-60 ° C, а относительная влажность в диапазоне 5-95% без образования конденсата. Всегда подключайте устройство к сети, когда оно полностью сухое.
Когда двигатель переменного тока выходит из строя, это часто происходит из-за перегрева. Чтобы вовремя обнаружить перегрев двигателя, некоторые двигатели оснащены TK или термоконтактами. Эти термоконтакты измеряют температуру в обмотках двигателя. Регуляторы скорости вентилятора TCMF8 могут контролировать два термоконтакта двигателя. В случае перегрева двигателя функция контроля TK отключит двигатель, чтобы предотвратить его постоянное повреждение. TK двигателя можно подключить к клеммам TK и 24 В постоянного тока.
Как внешние устройства подключаются к датчику и что такое PoM?
Внешние датчики HVAC или потенциометры можно подключить через коммуникацию Modbus RTU или через аналоговые входы. Для упрощения подключения внешних устройств через разъем RJ45 доступно питание 24 В. Питание 24 В и коммуникация Modbus могут распределяться через один кабель — мы называем это Power over Modbus или PoM. Все настройки можно регулировать через регистры Modbus Holding.
Где и как следует устанавливать контроллер?
Этот контроллер скорости вентилятора можно установить на стене или панели в помещении. Убедитесь, что контроллер может охлаждаться. Желательно установить его в прохладном месте, не под прямыми солнечными лучами. Корпус изготовлен из высококачественного пластика r-ABS VO (UL94). Этот материал является огнетушащим, очень прочным и обеспечивает хорошую защиту от ударов. Он обеспечивает защиту IP54 от проникновения пыли и воды. Для надежной и долгосрочной эксплуатации устройства температура окружающей среды должна быть в пределах -10-60 ° C, а относительная влажность в диапазоне 5-95% без образования конденсата. Всегда подключайте устройство к сети, когда оно полностью сухое.
