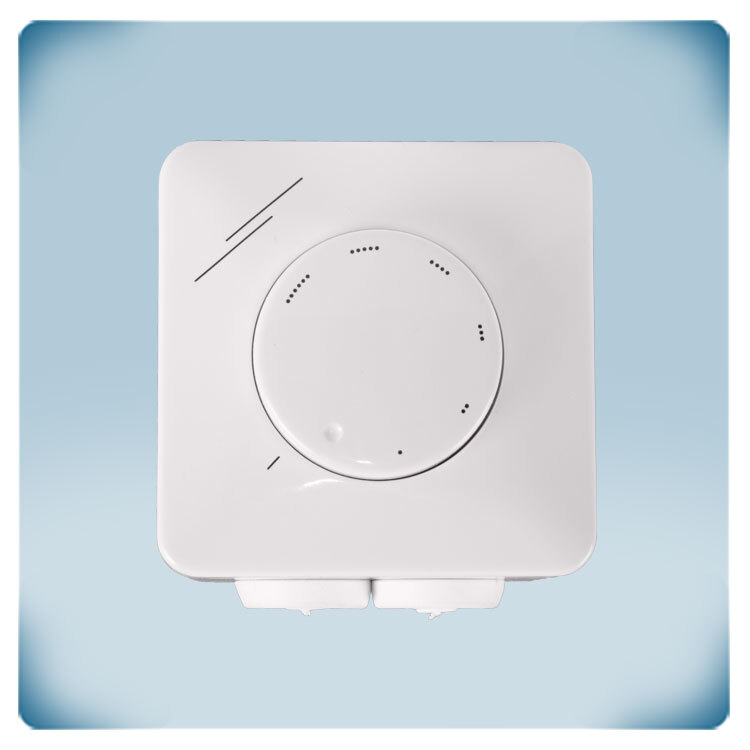

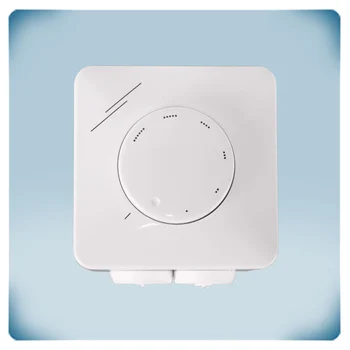

.webp "Potentiometer voor traploze EC-snelheidsregeling - residentieel")

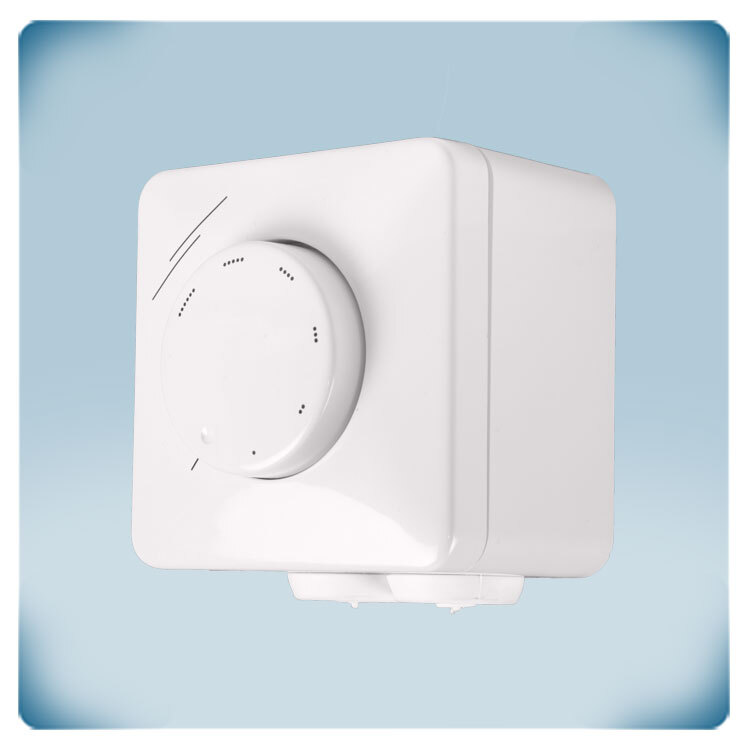

.webp "Potentiometer voor EC ventilator met instelbaar min en max snelheid")

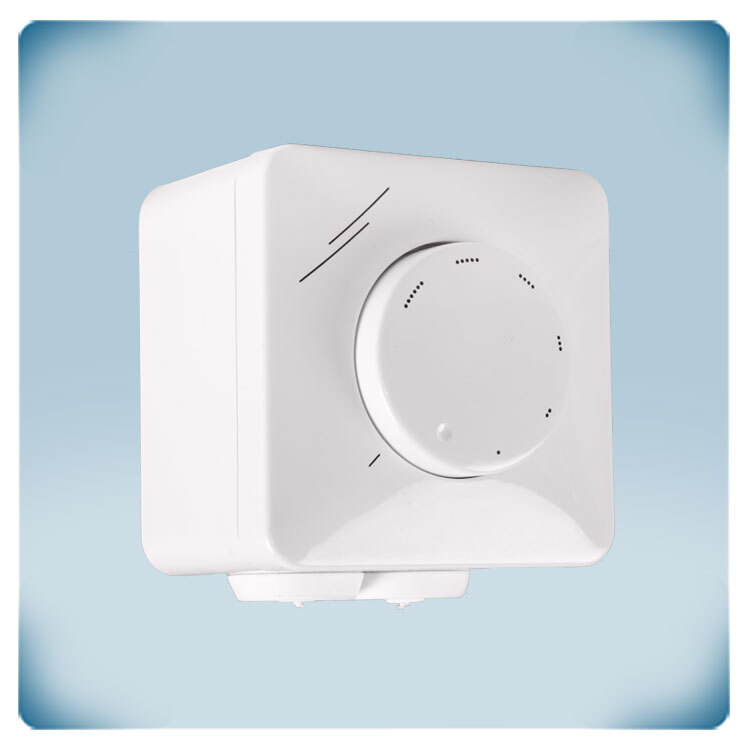

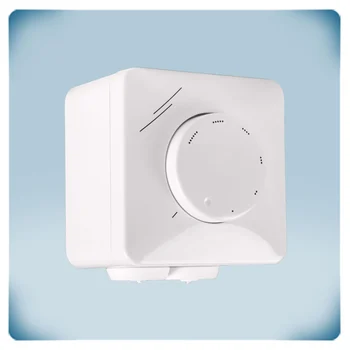

.webp "Potentiometer met instelbare min en max snelheid voor EC ventilatoren")

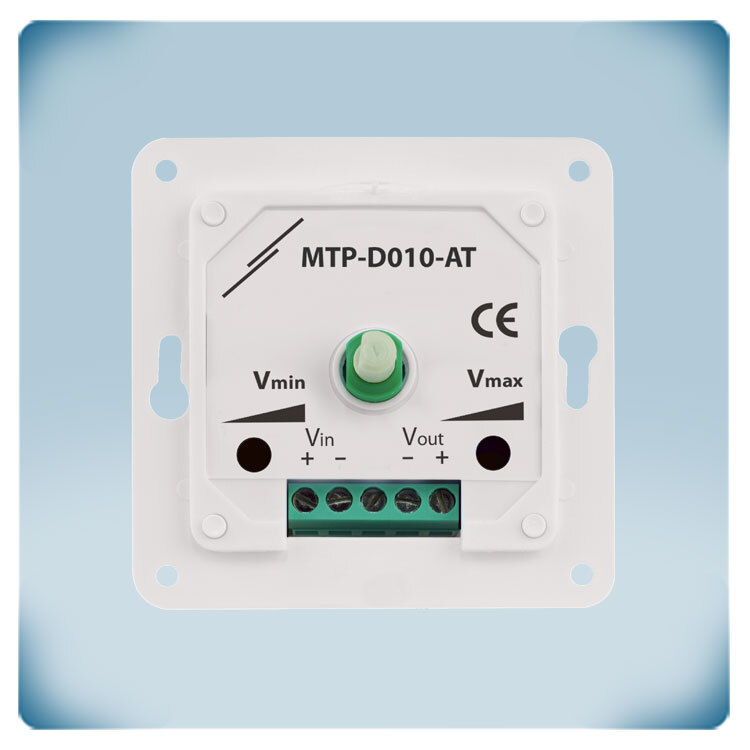

.webp "Snelheidsregelaar voor EC ventilator met instelbare min en max")

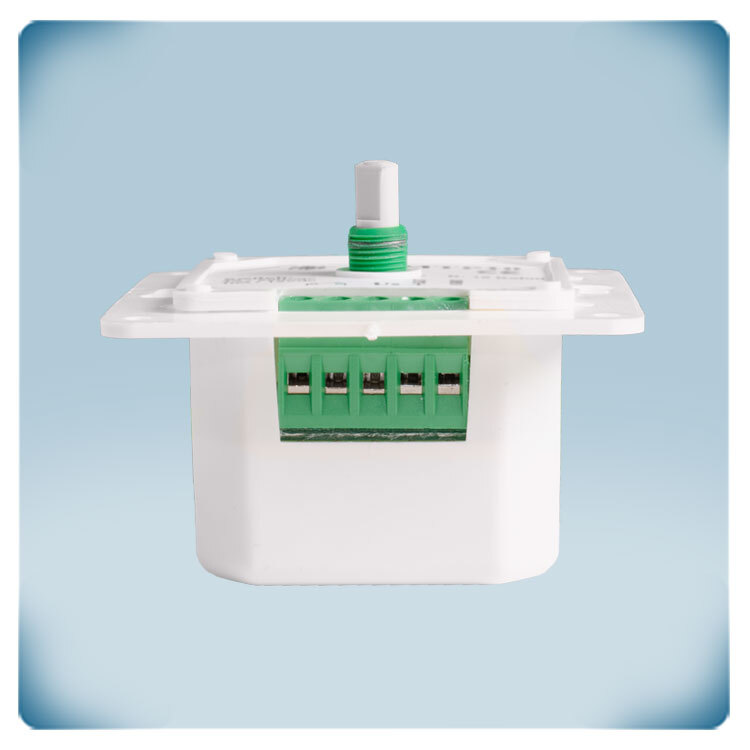

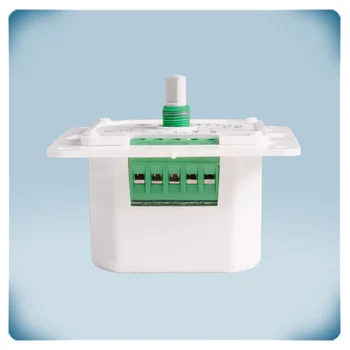

.webp "handbediende snelheidsregeling voor EC ventilatoren")
CE conformiteit verklaring
Potentiometer met min max instelling | met nulpositie
Productbeschrijving
Deze potentiometer heeft een instelbare minimum- en maximum uitgang. Dit is erg handig als u perfecte controle wil hebben over het regelbereik. In de UIT-positie is de uitgangsspanning 0 volt. De potentiometer kan gebruikt worden om ventilatoren met een EC motor rechtstreeks aan te sturen. Maar hij is eveneens geschikt voor andere toepassingen waar een gelijkstroom stuursignaal vereist is zoals regelkleppen of snelheidsregelaars voor AC-motoren.
Van de MTP-D zijn drie versies beschikbaar: met- en zonder UIT-positie en ook een versie met een extra droog contact. De potentiometer heeft een voedingspanning nodig tussen 3 VDC en 15 VDC en hij levert een traploos regelbaar uitgangssignaal tussen de twee grenswaarden die door middel van twee ingebouwde trimmers kunnen ingesteld worden. Deze toestellen hebben een spatwaterdichte behuizing en zijn geschikt voor zowel in- als voor opbouw montage.
Aanvullende specificaties en beschrijvingen
Waarvoor gebruiken we een potentiometer in de HVAC-wereld?
Naargelang u de draaiknop van een potentiometer meer- of minder open draait vergroot of verkleint het stuursignaal dat hij uit geeft.
Dit stuursignaal kan rechtstreeks gebruikt worden om EC-ventilatoren of klepaandrijvingen aan te sturen. Maar ook om via een elektronische snelheidsregelaar zoals de EVS- of MVS-reeks, of via een frequentieomvormer zoals de FI-E reeks, de snelheid van een spanningsregelbare AC-motor van op een afstand te bedienen. De potentiometer fungeert dan als discrete bediening, terwijl de snelheidsregelaar zich bvb in een technische ruimte of schakelkast bevindt.
Instelbaar minimum- en maximumniveau!
Soms is het wenselijk de ondergrens en de bovengrens van het stuursignaal te begrenzen.
Sommige EC-motoren of klepaandrijvingen kunnen namelijk niet goed overweg met te kleine stuursignalen. De MTP-D laat via een ingebouwde trimmer toe om dit minimale stuursignaal op een hogere waarde in te stellen. En soms is een motor iets te krachtig gedimensioneerd. De maximum trimmer stelt u dan in staat om het maximale toerental van de ventilator in te perken.
Tussen welke grenzen kan ik de uitgangsspanning dan instellen?
Dit hangt af van de voedingsspanning die u aansluit op de MTP-D. Deze moet minimaal 3 en maximaal 15 VDC zijn.
De minimumgrens kan dan ingesteld worden tussen 10 en 70% van deze voedingsspanning en de maximumgrens tussen 30 en 100% van de voedingsspanning.
Let er steeds op dat de grenzen die u instelt, in combinatie met de voeding, een uitgangssignaal opleveren dat binnen de specificaties valt van het aan te sturen toestel. Als de voeding 15 VDC is en u stelt de maximale waarde in op 100%, dient u na te gaan of uw aan te sturen toestel geschikt is om 15 VDC te ontvangen als stuursignaal. Zoniet, dient u de trimmers van de potentiometer bij te regelen.
UIT-positie
Als de draaiknop helemaal linksom staat is er ook helemaal geen uitgangssignaal. De aangestuurde motor zal dus niet draaien.
Zodra de knop rechtsom gedraaid wordt en hij uit de UIT-positie klikt, is het uitgangssignaal gelijk aan de minimumspanning die werd ingesteld met de Vmin trimmer. De aangesloten motor start dan op aan de gewenste minimumsnelheid. En omgekeerd betekent dit dat de motor uitschakelt zodra de potentiometer onder de minimumsnelheid gedraaid wordt.
Klik hier als u meer wenst te weten over stuursignalen
