Potentiometer mit AUS-Stellung - 3-15 VDC
Produktbeschreibung
Der MTP-D010-AT ist ein Potentiometer zur präzisen Lüftungssteuerung, das mit einer Versorgungsspannung von 3–15 VDC betrieben wird.
Es bietet eine stufenlose manuelle Einstellung über einen Drehknopf mit einer dedizierten AUS-Position. Der Ausgangsbereich ist über interne Trimmer anpassbar, wobei das Minimum von 10 % bis 70 % und das Maximum von 30 % bis 100 % einstellbar ist.
Das Gerät ist langlebig und verfügt über ein spritzwassergeschütztes Gehäuse sowie Optionen für den Einbau nach IP44 oder die Aufputzmontage nach IP54.
Zusätzliche Spezifikationen und Beschreibung
Was ist der Zweck eines HVAC-Potentiometers?
Das Steuersignal (Ausgang des Potentiometers) erhöht oder verringert sich je nach Stellung des Drehknopfs. Dieses Steuersignal kann EC-Ventilatoren oder Klappenantriebe direkt ansteuern. Es kann auch AC-Drehzahlregler (wie die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) aus der Ferne steuern. Ein anschauliches Beispiel ist die Installation des Potentiometers im Wohnzimmer, während sich der Drehzahlregler im Technikraum oder Schaltschrank befindet. Dieses Setup ermöglicht eine bequeme und effektive Steuerung der HLK-Geräte.
Das Steuersignal (Ausgang des Potentiometers) erhöht oder verringert sich je nach Stellung des Drehknopfs. Dieses Steuersignal kann EC-Ventilatoren oder Klappenantriebe direkt ansteuern. Es kann auch AC-Drehzahlregler (wie die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) aus der Ferne steuern. Ein anschauliches Beispiel ist die Installation des Potentiometers im Wohnzimmer, während sich der Drehzahlregler im Technikraum oder Schaltschrank befindet. Dieses Setup ermöglicht eine bequeme und effektive Steuerung der HLK-Geräte.
Warum sollten die Steuersignalgrenzen in HLK-Systemen angepasst werden?
In bestimmten Anwendungen ist es wünschenswert, die untere und obere Grenze des Steuersignals einzustellen. Das ist besonders nützlich in Situationen, in denen bestimmte EC-Motoren oder Klappenantriebe nicht mit sehr niedrigen Steuersignalen kompatibel sind. Um dem entgegenzuwirken, kann die untere Grenze des Steuersignals über einen eingebauten Trimmer eingestellt werden, sodass ein optimaler Betrieb ohne Beeinträchtigung der Gerätelebensdauer gewährleistet ist. Im Gegenzug ist bei überdimensionierten Ventilatoren eine Anpassung der oberen Steuersignalgrenze erforderlich. Dies erfolgt über einen Maximal-Trimmer, wodurch die maximale Drehzahl des Ventilators begrenzt wird. Durch diese einstellbaren Grenzwerte kann das System exakt auf die Anforderungen abgestimmt werden – für optimale Leistung und Langlebigkeit der HLK-Geräte.
In bestimmten Anwendungen ist es wünschenswert, die untere und obere Grenze des Steuersignals einzustellen. Das ist besonders nützlich in Situationen, in denen bestimmte EC-Motoren oder Klappenantriebe nicht mit sehr niedrigen Steuersignalen kompatibel sind. Um dem entgegenzuwirken, kann die untere Grenze des Steuersignals über einen eingebauten Trimmer eingestellt werden, sodass ein optimaler Betrieb ohne Beeinträchtigung der Gerätelebensdauer gewährleistet ist. Im Gegenzug ist bei überdimensionierten Ventilatoren eine Anpassung der oberen Steuersignalgrenze erforderlich. Dies erfolgt über einen Maximal-Trimmer, wodurch die maximale Drehzahl des Ventilators begrenzt wird. Durch diese einstellbaren Grenzwerte kann das System exakt auf die Anforderungen abgestimmt werden – für optimale Leistung und Langlebigkeit der HLK-Geräte.

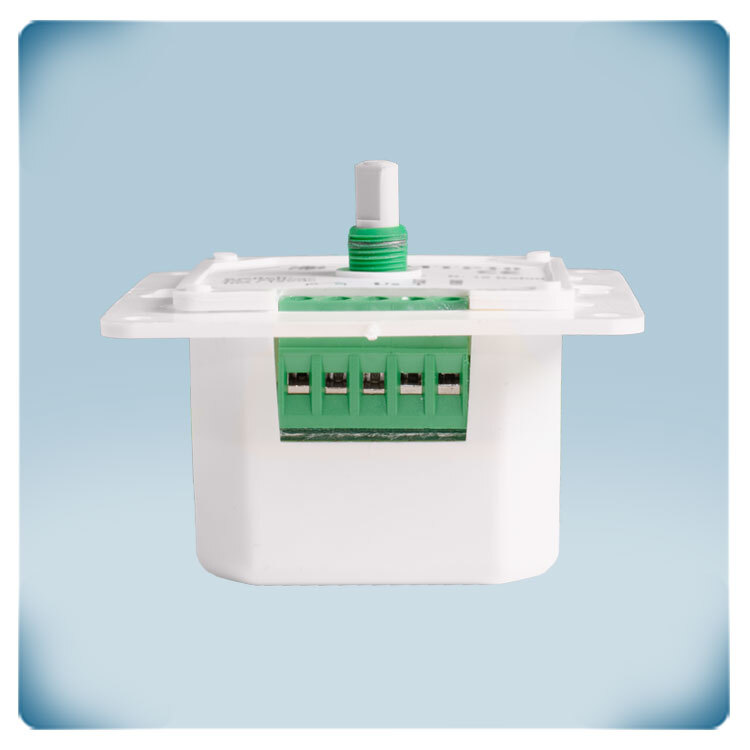

Hinweis: Der minimale und maximale Wert des Steuersignals kann über die Trimmer unter der Frontabdeckung eingestellt werden. Um sie zu erreichen, entfernen Sie den Knopf, indem Sie ihn nach rechts drehen, bis er herausspringt. Lösen Sie die Mutter, um die Abdeckung des Außengehäuses zu entfernen.
Was sind die Grenzen des Steuersignals?
Dies hängt von der Versorgungsspannung des MTP-D ab. Die Versorgungsspannung muss im Bereich von 3–15 VDC liegen. Der minimale Wert kann dann zwischen 10 % und 70 % der Versorgungsspannung eingestellt werden. Der maximale Wert kann zwischen 30 % und 100 % der Versorgungsspannung eingestellt werden. Stellen Sie immer sicher, dass die eingestellten Grenzwerte in Kombination mit der Versorgungsspannung ein Ausgangssignal ergeben, das mit den Spezifikationen des angeschlossenen Geräts kompatibel ist. Das bedeutet: Wenn die Versorgungsspannung 15 VDC beträgt und die obere Grenze auf 100 % eingestellt ist, muss das angeschlossene Gerät in der Lage sein, ein Steuersignal bis zu 15 VDC zu verarbeiten.
Dies hängt von der Versorgungsspannung des MTP-D ab. Die Versorgungsspannung muss im Bereich von 3–15 VDC liegen. Der minimale Wert kann dann zwischen 10 % und 70 % der Versorgungsspannung eingestellt werden. Der maximale Wert kann zwischen 30 % und 100 % der Versorgungsspannung eingestellt werden. Stellen Sie immer sicher, dass die eingestellten Grenzwerte in Kombination mit der Versorgungsspannung ein Ausgangssignal ergeben, das mit den Spezifikationen des angeschlossenen Geräts kompatibel ist. Das bedeutet: Wenn die Versorgungsspannung 15 VDC beträgt und die obere Grenze auf 100 % eingestellt ist, muss das angeschlossene Gerät in der Lage sein, ein Steuersignal bis zu 15 VDC zu verarbeiten.

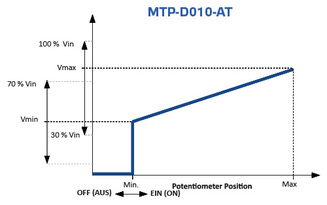

Welche Funktion hat die AUS-Position?
Der Drehknopf besitzt eine AUS-Position: Wenn der Drehknopf vollständig gegen den Uhrzeigersinn gedreht wird, wird das Steuersignal deaktiviert. Wird der Drehknopf im Uhrzeigersinn gedreht, klickt er aus der AUS-Position heraus. Das Steuersignal springt sofort auf den eingestellten Minimalwert. Wenn ein EC-Ventilator an das Potentiometer angeschlossen ist, startet dieser und beschleunigt auf die eingestellte Mindestdrehzahl. Ein EC-Ventilator kann niemals mit einer niedrigeren Geschwindigkeit als der eingestellten Mindestgeschwindigkeit aktiviert werden.
Der Drehknopf besitzt eine AUS-Position: Wenn der Drehknopf vollständig gegen den Uhrzeigersinn gedreht wird, wird das Steuersignal deaktiviert. Wird der Drehknopf im Uhrzeigersinn gedreht, klickt er aus der AUS-Position heraus. Das Steuersignal springt sofort auf den eingestellten Minimalwert. Wenn ein EC-Ventilator an das Potentiometer angeschlossen ist, startet dieser und beschleunigt auf die eingestellte Mindestdrehzahl. Ein EC-Ventilator kann niemals mit einer niedrigeren Geschwindigkeit als der eingestellten Mindestgeschwindigkeit aktiviert werden.

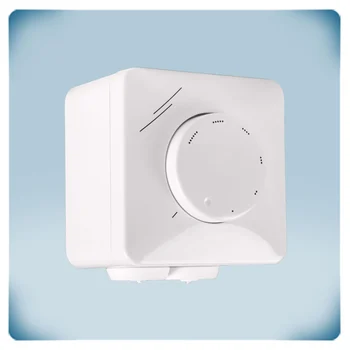

Was macht das Gehäuse zuverlässig?
Dieses Potentiometer kann auf die Wand montiert oder eingebaut werden. Die Befestigungslöcher passen perfekt auf standardisierte europäische Unterputzdosen. Das Gehäuse besteht aus hochwertigem ASA-Kunststoff in einer angenehmen Cremefarbe. Das Material ist UV-beständig und stoßfest. Die Schutzart beträgt IP44 bei Unterputzmontage und IP54 bei Aufputzmontage. Sie schützt die Elektronik bei Innenanwendungen gegen das Eindringen von Staub, Schmutz und Wasser. Das Gehäuse lässt sich leicht mit einem feuchten Tuch reinigen und ist einfach zu montieren – es sind nur einige einfache Werkzeuge erforderlich.
Dieses Potentiometer kann auf die Wand montiert oder eingebaut werden. Die Befestigungslöcher passen perfekt auf standardisierte europäische Unterputzdosen. Das Gehäuse besteht aus hochwertigem ASA-Kunststoff in einer angenehmen Cremefarbe. Das Material ist UV-beständig und stoßfest. Die Schutzart beträgt IP44 bei Unterputzmontage und IP54 bei Aufputzmontage. Sie schützt die Elektronik bei Innenanwendungen gegen das Eindringen von Staub, Schmutz und Wasser. Das Gehäuse lässt sich leicht mit einem feuchten Tuch reinigen und ist einfach zu montieren – es sind nur einige einfache Werkzeuge erforderlich.
