Потенціометр з положенням ВИМК, 3-15 VDC
Опис продукту
MTP-D010-AT - це надійне рішення для точного керування вентиляційними системами. Цей потенціометр оснащений розширеними функціями, що дозволяють керувати ЕС-вентиляторами, приводами заслінок, контролерами швидкості вентиляторів змінного струму або частотними інверторами, легко адаптуючись до різних сценаріїв з діапазоном напруги живлення 3 - 15 VDC.

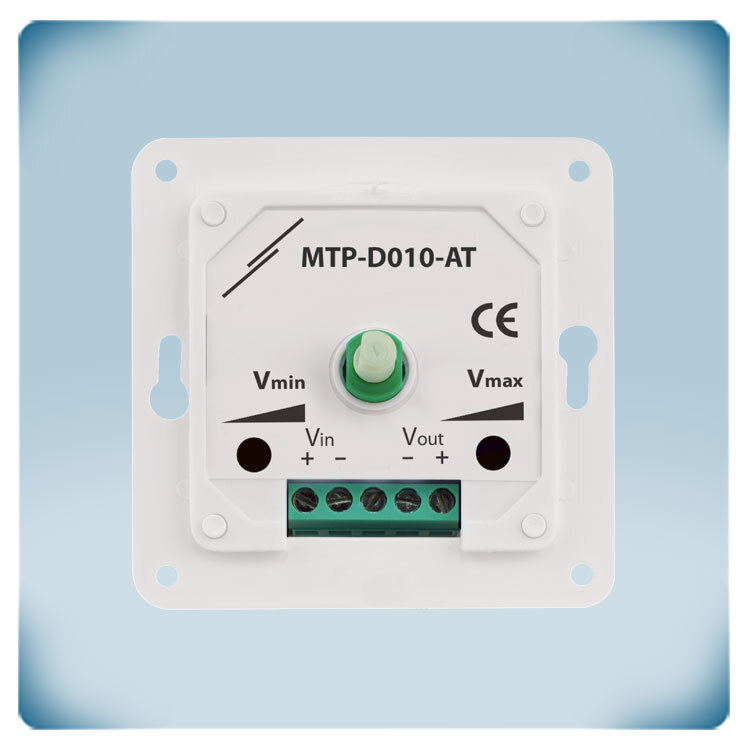

Потенцірметр контролює зовнішній прилад за допомогою плавного вихідного сигналу, який легко регулюється за допомогою поворотної ручки. Положення OFF спрощує деактивацію керуючого сигналу простим поворотом ручки проти годинникової стрілки. За допомогою тримерів можна регулювати мінімальний (10-70%) та максимальний (30-100%) рівні вихідного сигналу.
MTP-D010-AT, розроблений для тривалого використання, має бризкозахищений корпус, придатний для врізного (IP44) або поверхневого (IP54) монтажу. Така адаптивність гарантує стабільну роботу в різних умовах. Незалежно від того, що для вас є пріоритетом - ефективність, точність чи адаптивність, MTP-D010-AT є практичним вибором для керування вентиляційними системами.
Додаткові характеристики та опис
Для чого призначений потенціометр ОВіК?
Сигнал управління збільшується або зменшується відповідно до положення поворотної ручки. Цей сигнал може безпосередньо управляти ЕС вентиляторами або приводами заслінок. Він також може дистанційно управляти регуляторами швидкості обертання AC вентилятора (серії EVS або MVS) або інверторами частоти (серія FI-E). Наприклад, потенціометр можна встановити у вітальні, а регулятор швидкості обертання вентилятора в технічному приміщенні або електрокабінеті.
Сигнал управління збільшується або зменшується відповідно до положення поворотної ручки. Цей сигнал може безпосередньо управляти ЕС вентиляторами або приводами заслінок. Він також може дистанційно управляти регуляторами швидкості обертання AC вентилятора (серії EVS або MVS) або інверторами частоти (серія FI-E). Наприклад, потенціометр можна встановити у вітальні, а регулятор швидкості обертання вентилятора в технічному приміщенні або електрокабінеті.
Регульований мінімальний та максимальний рівень
Для деяких застосувань бажано регулювати нижню та верхню межу сигналу управління. Деякі ЕС двигуни або заслінки на приводі не можуть обробляти сигнали управління, які надто низькі. Нижню межу сигналу можна регулювати за допомогою вбудованого тримера, а верхню можна зменшити за допомогою максимального тримера. Це обмежить максимальну швидкість обертання вентилятора.
Які межі сигналу управління?
Це залежить від напруги живлення MTP-D. Напруга, що подається, повинна бути в межах 3 - 15 VDC. Тоді мінімальне значення можна встановити між 10 і 70% поданої напруги. Максимальне значення від 30 до 100% від напруги, що подається. Завжди перевіряйте, чи застосовуються обмеження в поєднанні з напругою, що подається і чи подається вихідний сигнал, який відповідає технічним характеристикам підключеного пристрою.
Наприклад, якщо подана напруга становить 15 VDC, а верхня межа встановлена на 100%, підключений пристрій повинен мати можливість обробляти сигнал управління до 15 VDC.
Положення ВИМК
Поворотна ручка має вимкнене положення: коли повертається повністю проти годинникової стрілки, тоді сигнал управління буде відключений. Коли поворотна ручка повертається за годинниковою стрілкою, вона клацає з положення ВИМК. Сигнал управління негайно перескочить на свій нижній граничний рівень. Якщо до потенціометра підключений ЕС вентилятор, він запускатиметься і прискорюватиметься до низької швидкості. Вентилятор EC ніколи не можна вмикати з швидкістю, нижчою від обраної мінімальної швидкості.
Поворотна ручка має вимкнене положення: коли повертається повністю проти годинникової стрілки, тоді сигнал управління буде відключений. Коли поворотна ручка повертається за годинниковою стрілкою, вона клацає з положення ВИМК. Сигнал управління негайно перескочить на свій нижній граничний рівень. Якщо до потенціометра підключений ЕС вентилятор, він запускатиметься і прискорюватиметься до низької швидкості. Вентилятор EC ніколи не можна вмикати з швидкістю, нижчою від обраної мінімальної швидкості.
Настінний або вбудований монтаж
Цей потенціометр можна вбудувати у стіну або закріпити на поверхні стіни чи панелі. Його монтажні отвори ідеально підходять до стандартних європейських настінних коробок. Корпус виготовлено з високоякісного пластику ASA приємного кремового кольору (RAL9010). Матеріал стійкий до ультрафіолетового випромінювання і захищає від ударів. Клас захисту - IP44 для вбудованого та IP54 для настінного монтажу. Він захищає електроніку від потрапляння пилу, бруду та води в середину корпусу.
