Controllo dell'aria basato sulla temperatura nelle navi

Il design del regolatore di velocità elettronico GTE21-60-DM si basa su anni di esperienza nel controllo della temperatura in serre e altre applicazioni agricole, combinata con una tecnologia elettronica innovativa.

Questo è un regolatore automatico della velocità per ventilatori con motori monofase. La velocità del ventilatore AC viene controllata automaticamente in base alla temperatura misurata. Quando la temperatura misurata è inferiore al valore preimpostato, il ventilatore funziona a bassa velocità. Quando la temperatura selezionata viene superata, il ventilatore accelera. Maggiore è la temperatura misurata, maggiore è la velocità del ventilatore. La temperatura può essere impostata nell'intervallo 5 - 35 ° C. È necessaria una sonda di temperatura PT500 opzionale. La tensione di alimentazione è 230 VAC. Le impostazioni possono essere regolate tramite Modbus RTU. La corrente massima del motore è 6 A. La velocità del ventilatore viene regolata riducendo la tensione del motore tramite il controllo dell'angolo di fase - tecnologia Triac.

Questo controllore, infatti, è adatto a qualsiasi applicazione dove è importante ventilare una volta raggiunta una certa temperatura. Notiamo ad esempio che viene frequente usato nelle navi.

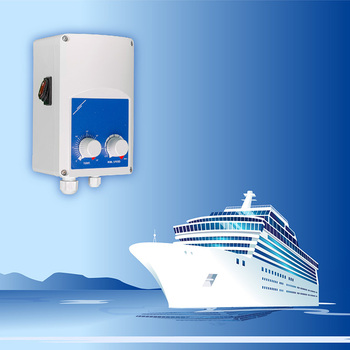

Il GTE21-60-DM ha 2 manopole rotanti sulla parte anteriore. Quello di sinistra per impostare la temperatura (5-35°C) e quello di destra per impostare la velocità minima. La velocità massima può essere determinata tramite un trimmer interno. I parametri possono essere impostati anche tramite i registri Modbus.

Il controller ha anche un'uscita non regolata (230 VAC) che è attiva ogni volta che il motore è attivato. Questa uscita può essere utilizzata per controllare una spia esterna, una serranda, un'elettrovalvola, ecc.

Questo regolatore di velocità variabile richiede una sonda di temperatura PT500 opzionale, ad es. FLTSN-P500-040. Quando la temperatura misurata è inferiore al valore di temperatura preimpostato, il ventilatore funziona a bassa velocità. Quando la temperatura selezionata viene superata, il ventilatore accelera. Maggiore è la temperatura misurata, maggiore è la velocità del ventilatore. La temperatura può essere impostata nell'intervallo di 15 - 35 °C tramite il potenziometro sul coperchio anteriore.
I valori misurati sono disponibili tramite Modbus RTU. Le impostazioni possono essere regolate tramite Modbus RTU. Scarica le istruzioni di montaggio e consulta la mappa dei registri Modbus per la panoramica completa.
.

Il nostro GTE21-60-DM aveva il rilevamento automatico di 50/60Hz. Pertanto, era molto importante che la fonte di alimentazione fosse il più pulita possibile. Il rilevamento zero cross è molto sensibile e quindi tutto deve andare bene per avere buoni risultati.

Sulle navi, ancor più che altrove, le tensioni di alimentazione di rete hanno molto rumore sui segnali AC provenienti da altri dispositivi collegati alla rete di alimentazione, che potrebbero interrompere il corretto rilevamento. Non è facile ottenere questo filtraggio e mantenere il corretto rilevamento zero-cross necessario per attivare il Triac a intervalli corretti.

Per evitare rilevamenti errati abbiamo aggiunto un registro Modbus (HR20) dove ora puoi scegliere manualmente tra 50 (predefinito) e 60 Hertz. Questa scelta manuale disattiva il rilevamento automatico e garantisce una maggiore affidabilità del controller.

Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è molto resistente alle fiamme in caso di incendio e offre una buona protezione agli urti. Offre una protezione IP54 contro l'ingresso di polvere, sporco e acqua.

Per ulteriori informazioni su questo controller, contattaci.
