Régulateur pour aérotherme avec ventilateur EC
Description du produit

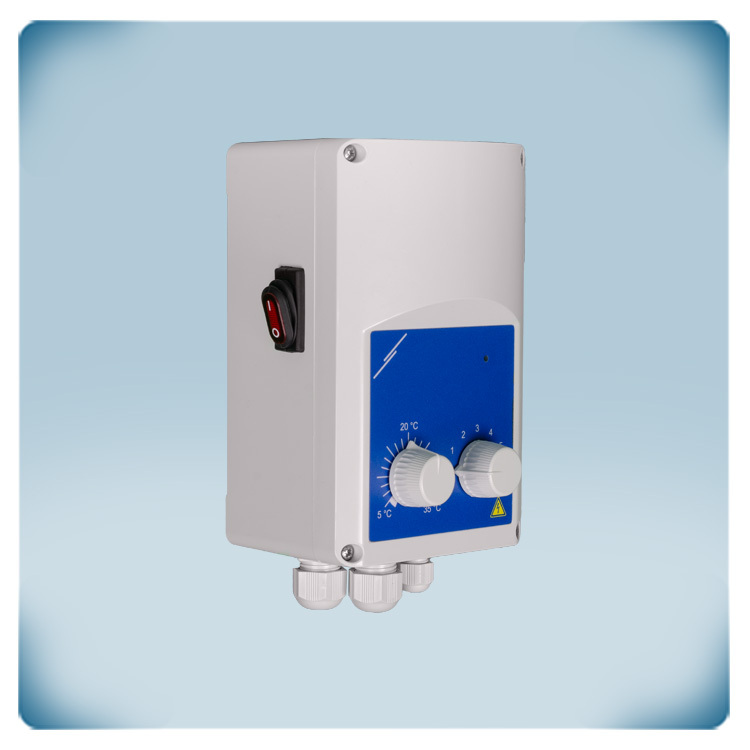

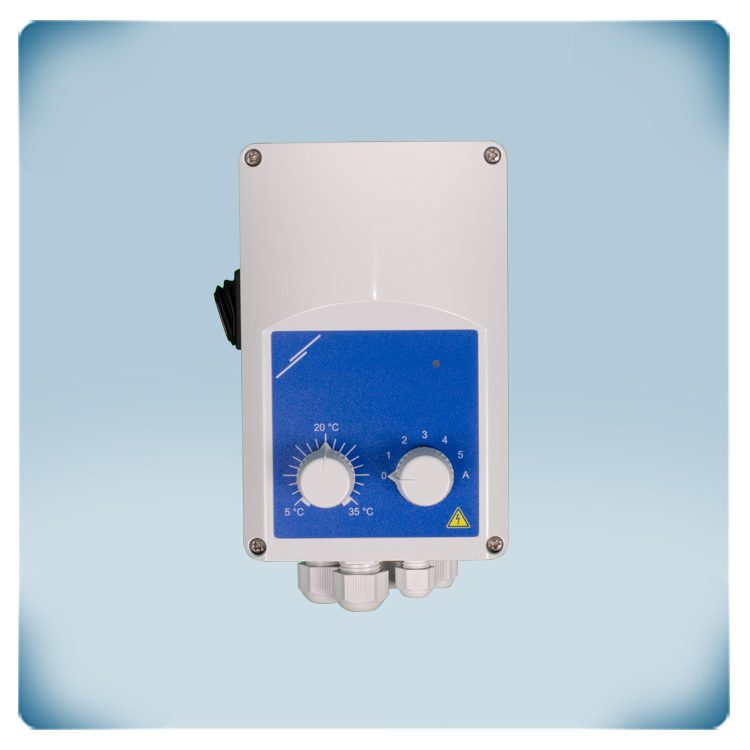

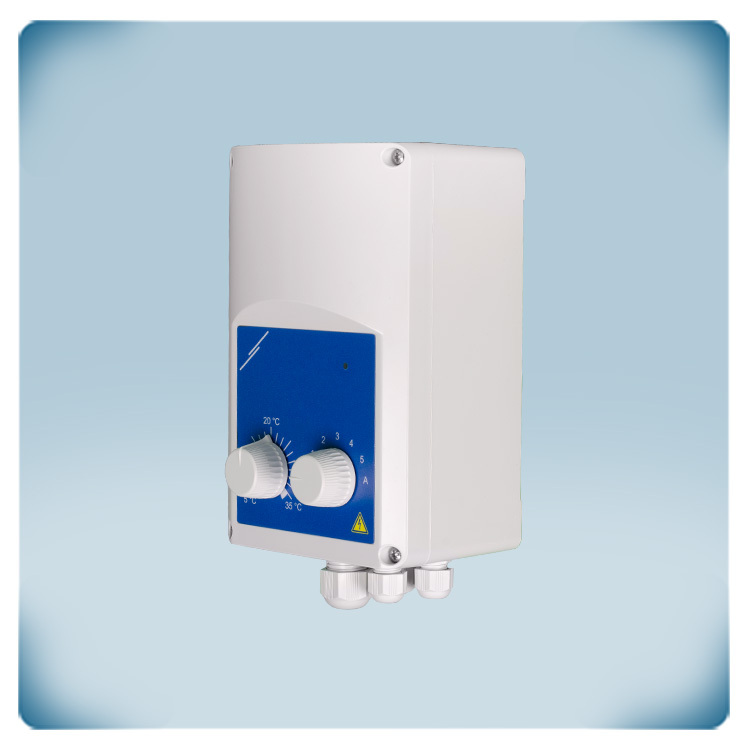

Ce régulateur pour aérothermes ou rafraîchisseurs d'air avec ventilateur EC est facile à utiliser. Généralement, ils sont utilisés pour chauffer ou refroidir des entrepôts ou des zones industrielles. La vitesse du ventilateur EC est contrôlée automatiquement en fonction de la température ambiante ou peut être réglée manuellement sur 5 positions. La sortie non régulée commande une vanne d'eau ou un élément chauffant électrique. La température de consigne est ajustée via le bouton rotatif sur le panneau avant dans une plage de 5 à 35 °C. Le mode refroidissement ou chauffage est sélectionné via la communication Modbus ou via un cavalier. Pour mesurer la température ambiante, un capteur de température PT500 en option doit être ajouté.
Documents
Spécifications et descriptions supplémentaires
Chauffage ou refroidissement
La sortie non régulée permet de commander un clapet à eau ou un élément chauffant. Cette sortie offre un contrôle marche / arrêt. En mode chauffage, la sortie non régulée est activée lorsque la température ambiante est inférieure à la température de consigne demandée. En mode refroidissement, la sortie non régulée est activée lorsque la température ambiante est supérieure à la température de consigne demandée. Lorsqu'elle est activée, la sortie non régulée offre la tension fournie (dans la plage de 85 à 230 VAC). La charge maximale est de 10 A. Le mode refroidissement ou chauffage peut être activé via la communication Modbus ou via un cavalier.
Contrôle de la vitesse du ventilateur EC
La vitesse du ventilateur EC peut être contrôlée via la sortie analogique. La vitesse du ventilateur EC peut être réglée manuellement via le commutateur rotatif sur le panneau avant. Il y a la possibilité de sélectionner l'une des cinq vitesses fixes disponibles, il y a une position d'arrêt et un mode automatique. En mode automatique, la vitesse du ventilateur EC est régulée automatiquement en fonction de la température ambiante. La haute et la basse vitesse peuvent être ajustées via les registres Modbus si nécessaire. La plage de sortie analogique peut être sélectionnée via un cavalier ou via la communication Modbus : 0 - 6 VDC ou 0 - 10 VDC.
Télécommande
Lorsque le mode à distance est actif, la vitesse du ventilateur EC, la sortie non régulée et l'indicateur LED sont contrôlés via les registres de maintien Modbus. En ajustant la valeur dans les registres Modbus via SenteraWeb ou via un système BMS, la vitesse du ventilateur peut être ajustée et la sortie non régulée peut être activée ou désactivée. Le mode de contrôle à distance désactive toutes les interfaces utilisateur sur le panneau avant. Le mode de contrôle à distance peut être activé en écrivant la valeur 1 dans le registre de maintien Modbus 20.
Capteur de température
Un capteur de température en option (technologie PT500) est nécessaire pour mesurer la température ambiante. Sentera propose différents types de capteurs de température compatibles PT500 (voir articles connexes ci-dessous). Ces capteurs sont disponibles dans différents boîtiers : Pièce - sonde - gaine
Boîtier r-ABS

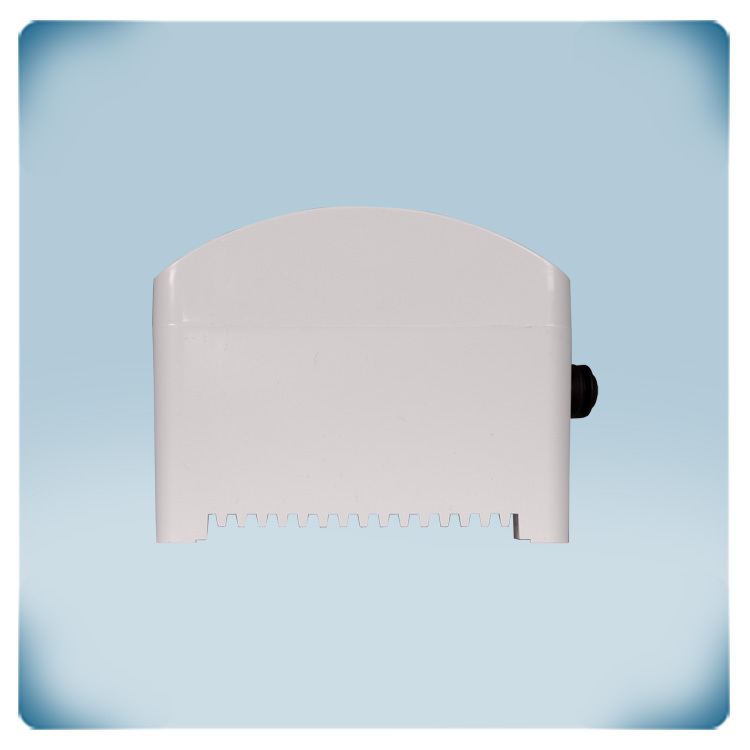

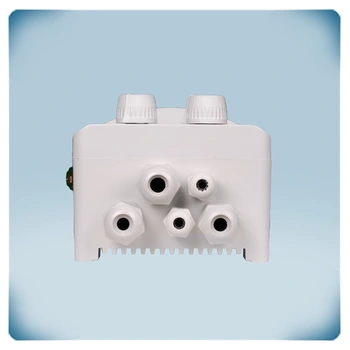

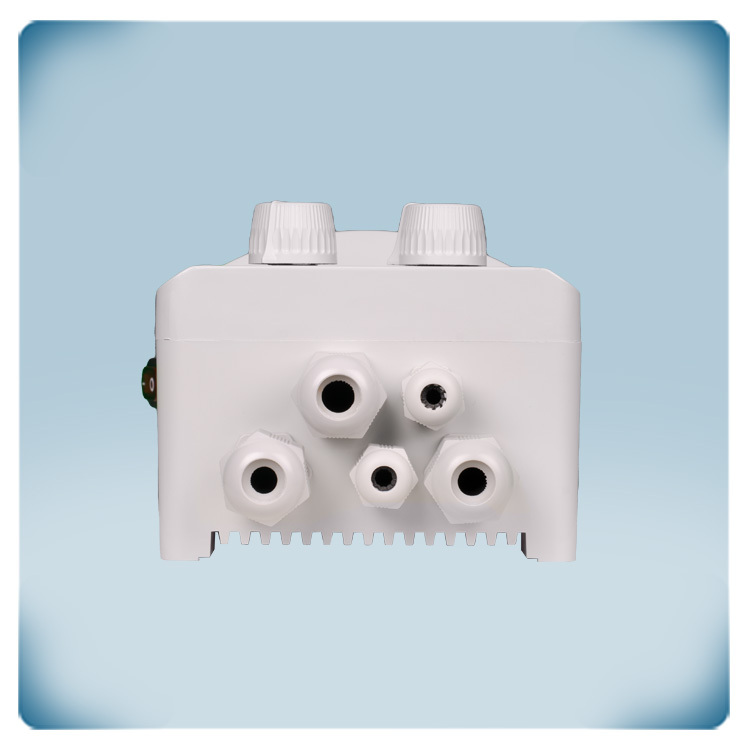

Le boîtier est en plastique r-ABS de qualité supérieure. Ce matériau est exceptionnellement résistant à la chaleur, très résistant et offre une bonne protection contre les chocs. Le boîtier peut être monté en surface et offre une protection IP54 contre la pénétration de saleté, de poussière et d'humidité.
