Techninė dokumentacija

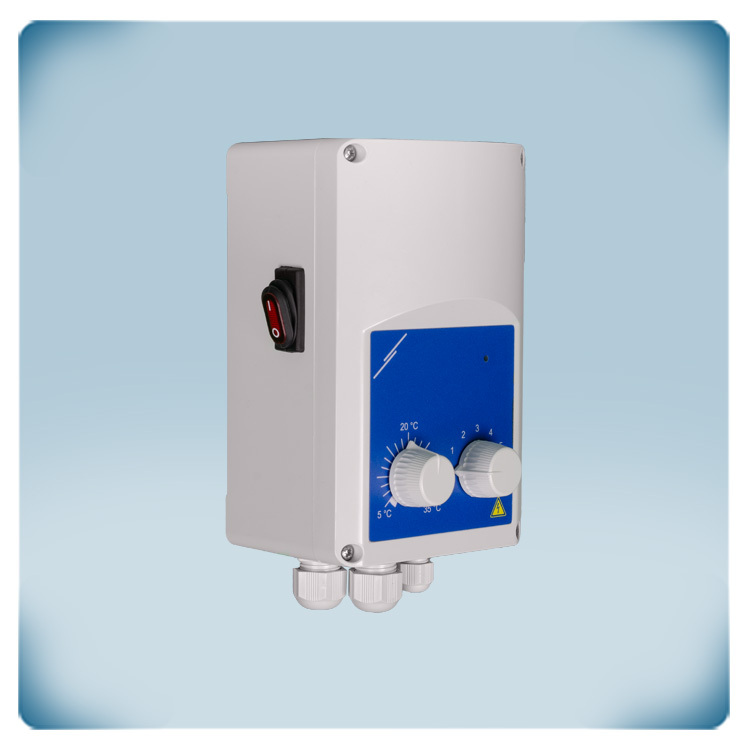

Valdiklis oro šildytuvui su EC ventiliatoriumi
Produkto aprašymas
Lengvai naudojamas oro šildytuvų arba oro aušintuvų su EC ventiliatoriumi valdiklis. Paprastai jie naudojami sandėlių ar pramoninių patalpų šildytuvų arba vėsintuvų valdymui.
EC ventiliatoriaus greitis reguliuojamas automatiškai, atsižvelgiant į aplinkos temperatūrą, arba jį galima nustatyti rankiniu būdu 5 pakopomis. Nereguliuojama išėjimas valdo vandens vožtuvą arba elektrinį kaitinimo elementą. Šis iįėjimas įsijungia tada kada įjungiamas ventiliatorius.

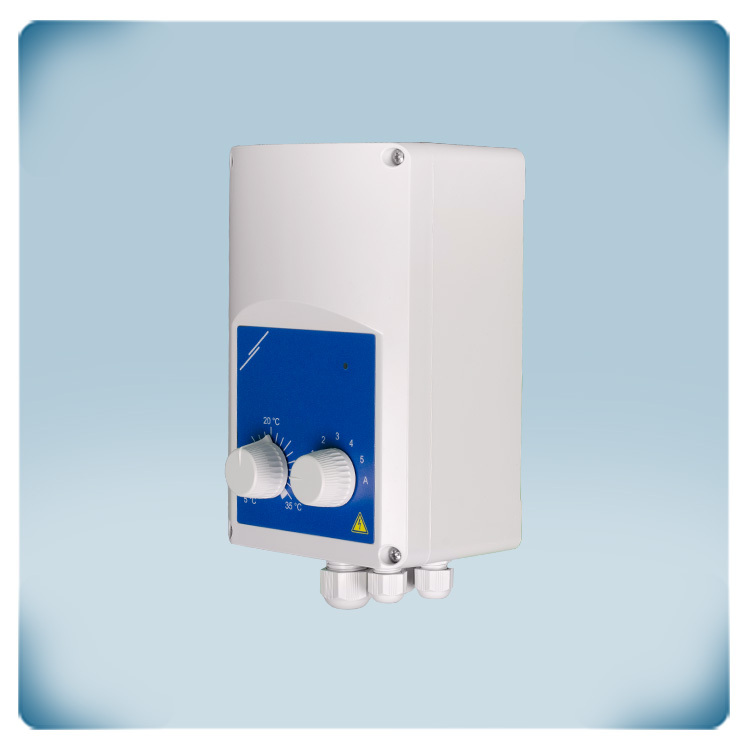

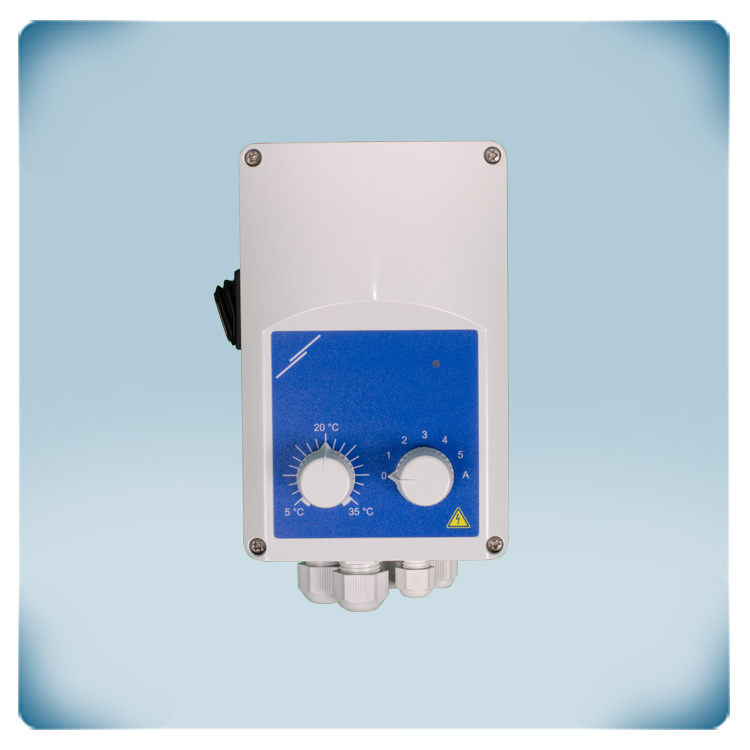

Temperatūros nustatytą ribą galima keisti sukamaja rankenėle esančia ant priekinio dangtelio, temperatūra nustatoma 5–35 °C diapazone. Aušinimo arba šildymo režimą galima pasirinkti per Modbus ryšį arba per trumpiklį. Norint išmatuoti aplinkos temperatūrą, reikalingas pasirenkamas PT500 temperatūros jutiklis.
Papildomos specifikacijos ir aprašymas
Ar šiuo gaminiu galima valdyti ir šildymą ir vėdinimą?
Per nereguliuojamą išėjimą galima valdyti vandens sklendę arba kaitinimo elementą. Šis išėjimas siūlo ON OFF valdymą. Šildymo režimu nereguliuujmą išėjimą įjungiame, kai aplinkos temperatūra yra žemesnė už pageidaujamą nustatytą temperatūrą. Vėsinimo režimu nereguliuojamas išėjimas įjungiamas, kai aplinkos temperatūra yra aukštesnė nei reikalaujama nustatytoji temperatūra. Įjungus nereguliuojamą išėjimą, tiekiama įtampa (85–230 VAC). Didžiausia apkrova yra 10 A. Aušinimo arba šildymo režimą galima įjungti per Modbus ryšį arba per trumpiklį.
Kaip valdomas EC ventiliatoriaus greitis?
EC ventiliatoriaus greitį galima valdyti per analoginį išėjimą. EC ventiliatoriaus greitį galima nustatyti rankiniu būdu sukamuoju jungikliu priekiniame dangtelyje. Yra galimybė pasirinkti vieną iš penkių galimų fiksuotų greičių, yra OFF padėtis ir automatinis režimas. Automatiniu režimu EC ventiliatoriaus greitis reguliuojamas automatiškai, atsižvelgiant į aplinkos temperatūrą. Jei reikia, per Modbus registrus galima reguliuoti didelį ir mažą greitį. Analoginio išėjimo diapazoną galima pasirinkti per trumpiklį arba per Modbus ryšį: 0 - 6 VDC arba 0 - 10 VDC.
Koks temperatūrinis jutiklis reikalingas reguliatoriui?
Aplinkos temperatūrai matuoti reikalingas pasirenkamas temperatūros jutiklis (PT500). Sentera siūlo įvairių tipų suderinamus PT500 temperatūros jutiklius. Šie jutikliai yra skirtingų korpusų: kambarinis - kapiliarinis - kanalas
Kas užtikrina korpuso patikimumą?

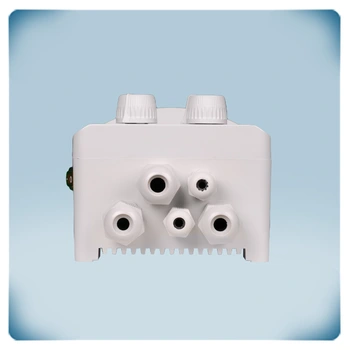

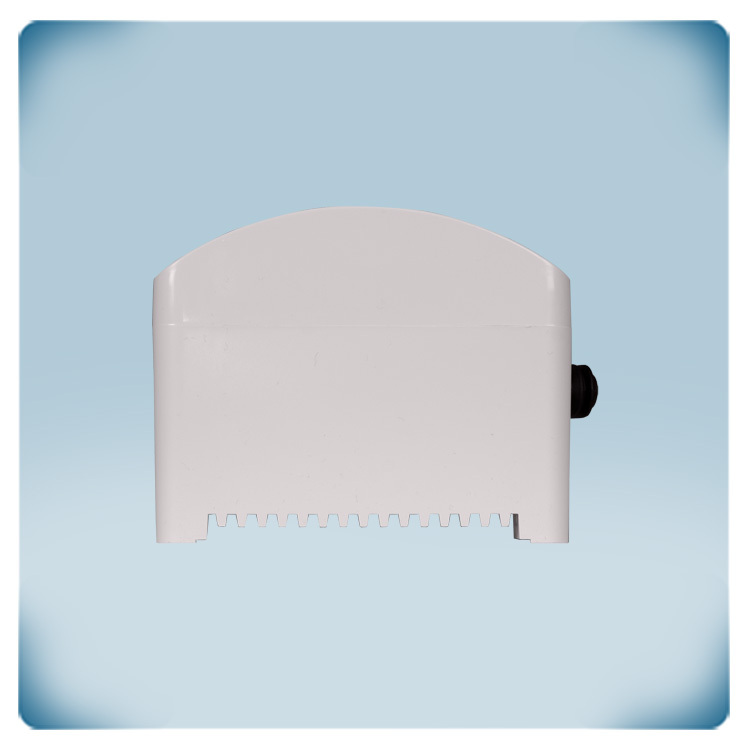

Korpusas pagamintas iš aukštos kokybės r-ABS plastiko. Ši medžiaga pasižymi itin dideliu atsparumu karščiui, yra labai tvirta ir gerai apsaugo nuo smūgių. Korpusas gali būti montuojamas ant paviršiaus ir turi IP54 apsaugos klasę nuo purvo, dulkių ir drėgmės patekimo.
Korpusas pagamintas iš aukštos kokybės r-ABS plastiko. Ši medžiaga pasižymi itin dideliu atsparumu karščiui, yra labai tvirta ir gerai apsaugo nuo smūgių. Korpusas gali būti montuojamas ant paviršiaus ir turi IP54 apsaugos klasę nuo purvo, dulkių ir drėgmės patekimo.
Kaip veikia nuotolinis valdymas?

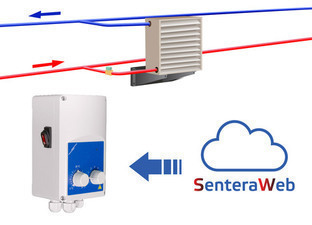

Kai aktyvus nuotolinis režimas, EC ventiliatoriaus greitis, nereguliuojamas išėjimas ir LED indikatorius valdomi per atitinkamus Modbus holding registrus. Keičiant reikšmes Modbus registruose per SenteraWeb arba per BMS sistemą, galima reguliuoti ventiliatoriaus greitį bei įjungti arba išjungti nereguliuojamą išėjimą. Norint prijungti ECH valdiklį prie SenteraWeb, reikalingas papildomas interneto modulis. Nuotolinio valdymo režimas išjungia visas priekinio skydelio vartotojo sąsajas. Šis režimas gali būti aktyvuojamas įrašant reikšmę 1 į Modbus holding registrą 20.
Kai aktyvus nuotolinis režimas, EC ventiliatoriaus greitis, nereguliuojamas išėjimas ir LED indikatorius valdomi per atitinkamus Modbus holding registrus. Keičiant reikšmes Modbus registruose per SenteraWeb arba per BMS sistemą, galima reguliuoti ventiliatoriaus greitį bei įjungti arba išjungti nereguliuojamą išėjimą. Norint prijungti ECH valdiklį prie SenteraWeb, reikalingas papildomas interneto modulis. Nuotolinio valdymo režimas išjungia visas priekinio skydelio vartotojo sąsajas. Šis režimas gali būti aktyvuojamas įrašant reikšmę 1 į Modbus holding registrą 20.
