Potentiomètre CVC | pas de position d'arrêt | 5-24 VCC

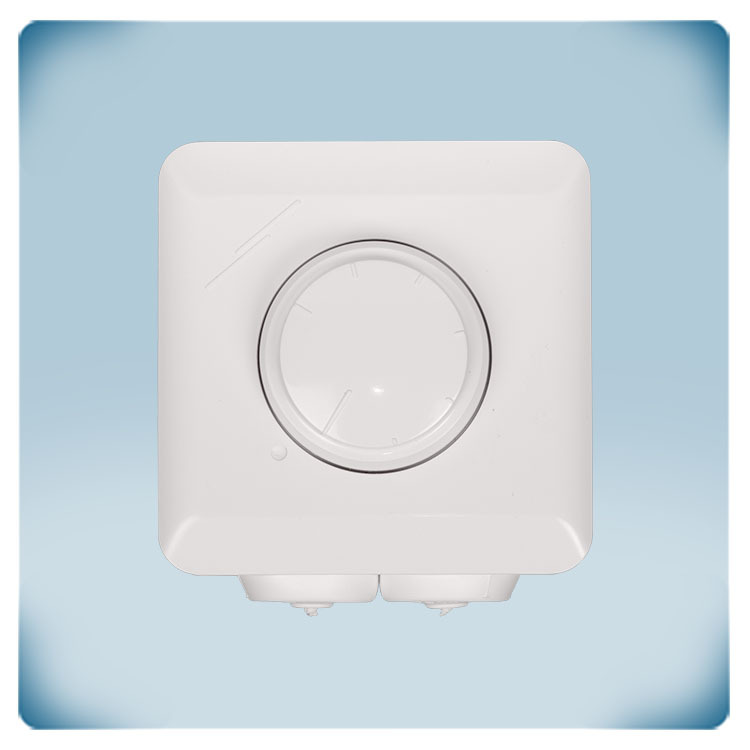

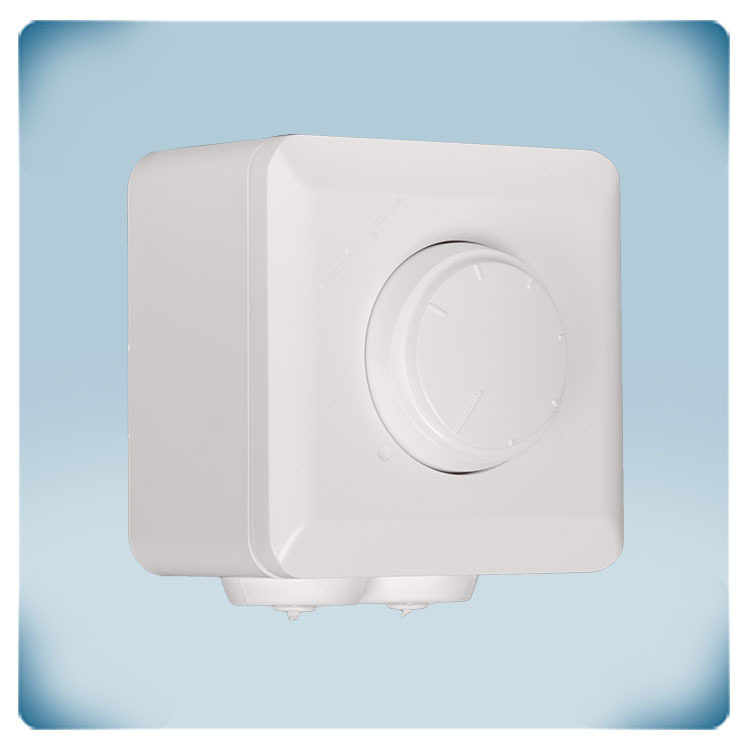

Description du produit
Le SDP-E0US-BT est un potentiomètre qui assure un contrôle précis des systèmes de ventilation, compatible avec des dispositifs tels que les ventilateurs EC et les actionneurs de registre.
Contrairement à d'autres modèles, il ne possède pas de position d'Arrêt (OFF) mécanique afin de garantir un fonctionnement continu. Les utilisateurs peuvent ajuster les niveaux de sortie avec des trimmers internes et inverser le sens du signal en utilisant la fonction de sortie inversible.

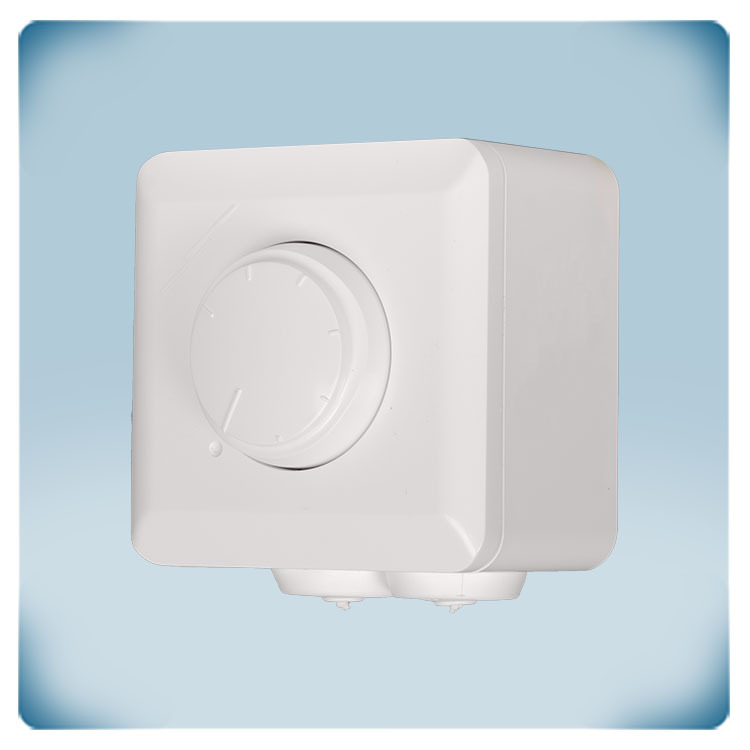

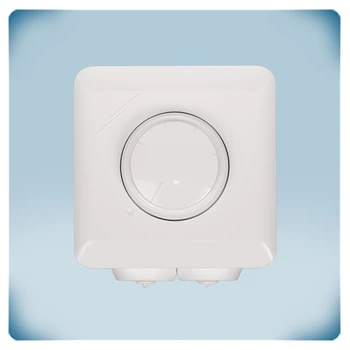

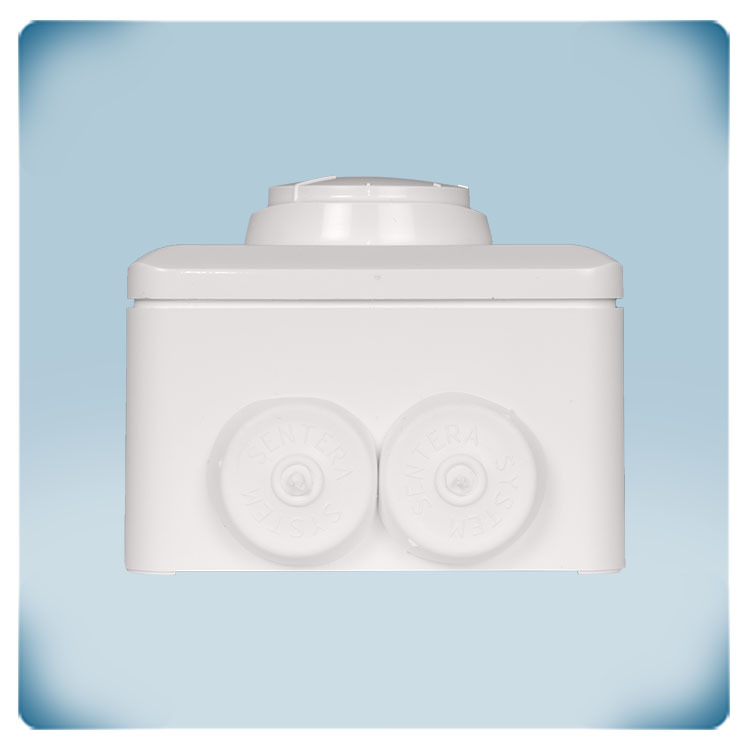

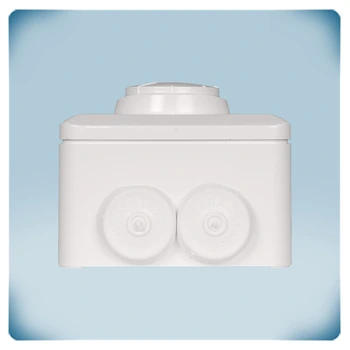

L'appareil est robuste, avec un boîtier étanche aux projections et des options pour un montage encastré IP44 ou en surface IP54, fonctionnant sur une alimentation de 5-24 VDC.
Spécifications et descriptions supplémentaires
Que peut contrôler ce potentiomètre ?
Ce potentiomètre génère un signal de sortie analogique ou un signal de commande pour contrôler d'autres dispositifs tels qu'un ventilateur EC ou un régulateur de vitesse de ventilateur. Le signal de commande (sortie du potentiomètre) augmente ou diminue selon la position du bouton rotatif. Ce signal de commande peut contrôler directement des ventilateurs EC ou des actionneurs de registre. Il peut également piloter à distance des variateurs de vitesse pour ventilateurs AC (tels que les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E).
Par exemple, ce potentiomètre peut être installé dans le salon tandis que le régulateur de vitesse du ventilateur peut être situé dans un local technique ou une armoire électrique.
Pourquoi ajuster les limites du signal de contrôle ?

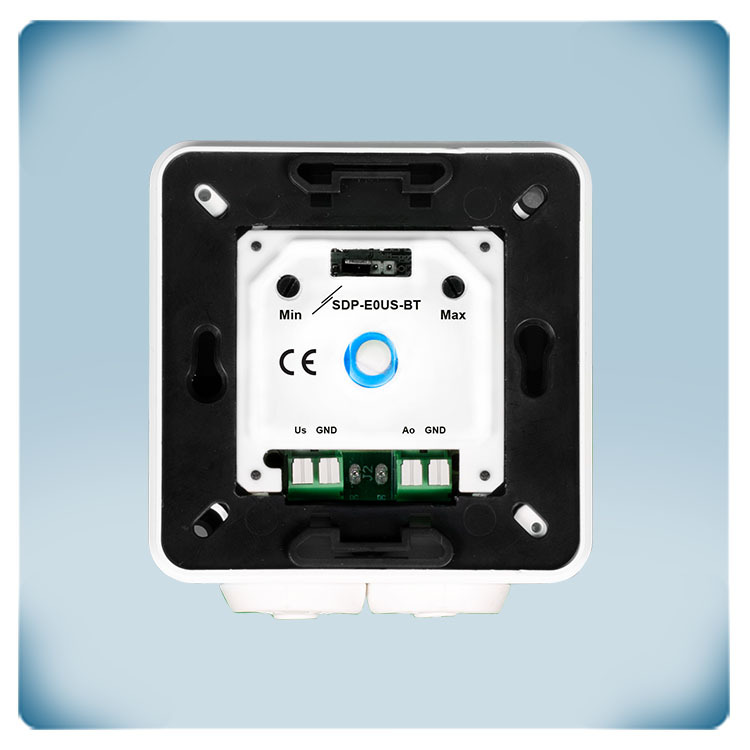

Par rapport aux certaines applications, il est préférable d'ajuster la limite basse et la limite haute du signal de contrôle. Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de contrôle trop faibles. La limite inférieure du signal de contrôle peut être ajustée via un potentiomètre intégré. Parfois, le ventilateur peut être surdimensionné. Dans ce cas, la limite supérieure du signal de contrôle peut être réduite via le trimmer maximum. Cela à son tour limite la vitesse maximale du ventilateur.
Par rapport aux certaines applications, il est préférable d'ajuster la limite basse et la limite haute du signal de contrôle. Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de contrôle trop faibles. La limite inférieure du signal de contrôle peut être ajustée via un potentiomètre intégré. Parfois, le ventilateur peut être surdimensionné. Dans ce cas, la limite supérieure du signal de contrôle peut être réduite via le trimmer maximum. Cela à son tour limite la vitesse maximale du ventilateur.
Comment le mode de sortie est-il sélectionné ?

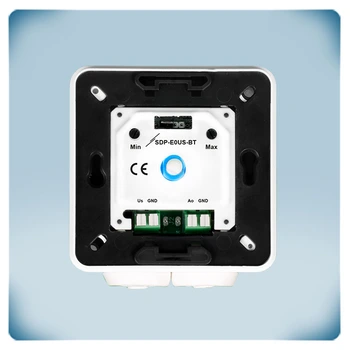

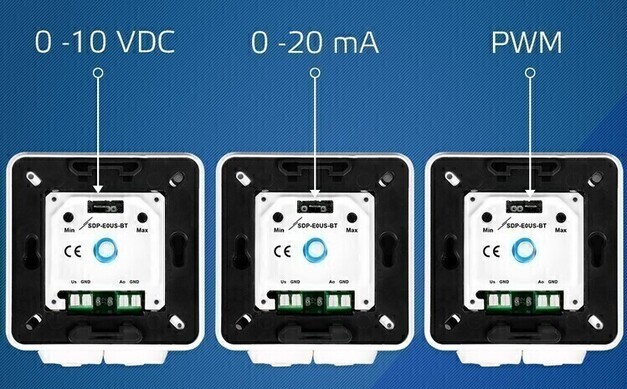

Le mode de sortie peut être sélectionné manuellement à l'aide d'un cavalier qui est placé sur les broches d'embase. S'il est placé sur les broches 1 et 2, le mode de sortie est la tension. Au cas où il est placé sur les broches 2 et 3, le mode de sortie c'est le courant. Et dans un cas où il est connecté aux broches 3 et 4, le mode de sortie c'est bien le MLI (Modulation de Largeur d'Impulsion).
Le mode de sortie peut être sélectionné manuellement à l'aide d'un cavalier qui est placé sur les broches d'embase. S'il est placé sur les broches 1 et 2, le mode de sortie est la tension. Au cas où il est placé sur les broches 2 et 3, le mode de sortie c'est le courant. Et dans un cas où il est connecté aux broches 3 et 4, le mode de sortie c'est bien le MLI (Modulation de Largeur d'Impulsion).

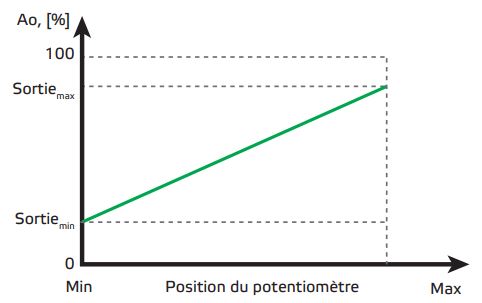

Quelles sont les limites du signal de contrôle ?
Les niveaux haut et bas sont ajujstables via deux potentiomètres. Les niveaux de sortie minimum et maximum peuvent être réglés dans la plage de 0 à 100 % de la tension fournie. La tension fournie doit être comprise entre 5 et 24 VCC. Cela à son tour permet d'inverser la sortie de contrôle. Si le niveau de sortie minimum est réglé plus bas que le niveau de sortie maximum, le potentiomètre fonctionnera du minimum au maximum. Il s'agit du réglage d'usine par défaut. Si le niveau de sortie minimum est réglé plus haut que le niveau de sortie maximum, le potentiomètre fonctionnera du maximum au minimum. Il y a toujours une plage de contrôle minimum de 20 % entre les valeurs déterminées par les potentiomètres.
Les niveaux haut et bas sont ajujstables via deux potentiomètres. Les niveaux de sortie minimum et maximum peuvent être réglés dans la plage de 0 à 100 % de la tension fournie. La tension fournie doit être comprise entre 5 et 24 VCC. Cela à son tour permet d'inverser la sortie de contrôle. Si le niveau de sortie minimum est réglé plus bas que le niveau de sortie maximum, le potentiomètre fonctionnera du minimum au maximum. Il s'agit du réglage d'usine par défaut. Si le niveau de sortie minimum est réglé plus haut que le niveau de sortie maximum, le potentiomètre fonctionnera du maximum au minimum. Il y a toujours une plage de contrôle minimum de 20 % entre les valeurs déterminées par les potentiomètres.
Quelle est la fonction de la position d'arrêt (OFF) ?
Dans certaines situations, il est techniquement ou légalement requis d'assurer un débit d'air minimal en toutes circonstances. Puisque ce potentiomètre ne possède pas de position d'Arrêt OFF, le signal de commande n'atteindra jamais 0 V. Même lorsque le bouton rotatif est en position minimale (tourné dans le sens inverse des aiguilles d'une montre), le signal de commande restera à sa valeur minimale. Ce niveau bas peut être ajusté via le trimmer intégré.
Dans certaines situations, il est techniquement ou légalement requis d'assurer un débit d'air minimal en toutes circonstances. Puisque ce potentiomètre ne possède pas de position d'Arrêt OFF, le signal de commande n'atteindra jamais 0 V. Même lorsque le bouton rotatif est en position minimale (tourné dans le sens inverse des aiguilles d'une montre), le signal de commande restera à sa valeur minimale. Ce niveau bas peut être ajusté via le trimmer intégré.
