Hoja de datos

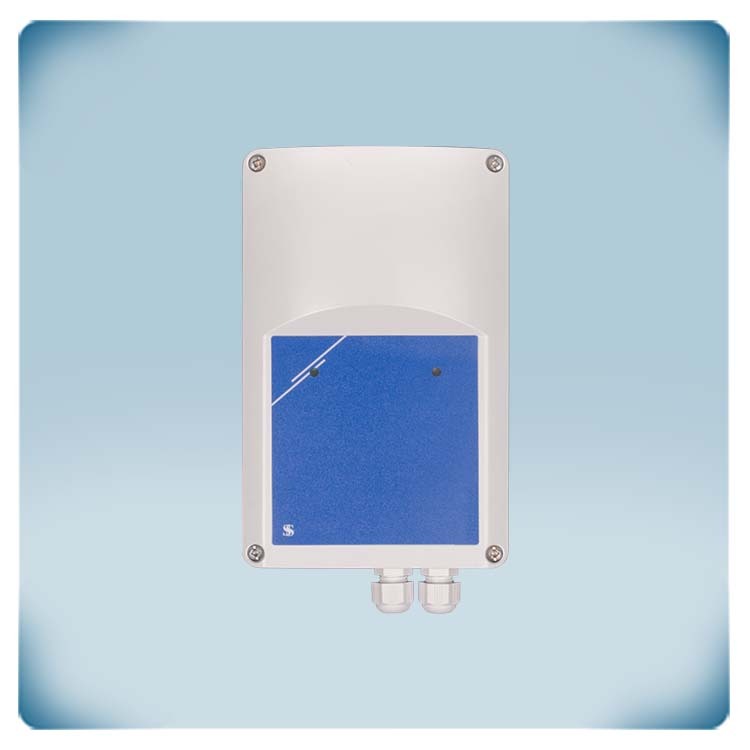

Regulador de calefacción eléctrica | unidad subordinada | 6 kW
Descripción de producto

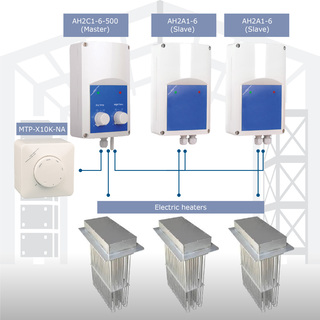

Este es un dispositivo "Slave"o una unidad de expansión para el control de baterías de calefacción eléctrica. Debe conectarse a una unidad "Master" de la misma serie AH2C1.
Este controlador está diseñado específicamente para resistencias eléctricas y proporciona un control preciso y un funcionamiento eficiente tanto para elementos de calefacción monofásicos de 230 VAC como bifásicos de 400 VAC, garantizando un rendimiento térmico óptimo.
Para el control del elemento de calefacción se utiliza tecnología TRIAC por modulación de paso por cero (proporcional en el tiempo).
El punto de consigna de temperatura es transmitido por la unidad "Master".
Dispone de una entrada digital para la conmutación remota ON-OFF. El controlador es capaz de gestionar una carga resistiva máxima de 3,2 kW para configuraciones monofásicas y de 6 kW para sistemas bifásicos.
Especificaciones y descripción adicionales
Las baterías de calefacción eléctrica convierten la energía eléctrica en aire de impulsión. El aire caliente se utiliza para la climatización de una estancia o edificio. Este módulo de expansión o "slave" está destinado a generar capacidad térmica adicional en caso de que se haya excedido la capacidad máxima del módulo "master". No puede funcionar de forma autónoma sin estar conectado a un dispositivo maestro. Controla los calefactores conectados de forma síncrona con la unidad maestra. Estos controladores de calefacción utilizan un control proporcional en el tiempo (tecnología TRIAC) para la regulación de las resistencias eléctricas.
¿Cuál es la tecnología detrás de estos controladores?
El control proporcional en el tiempo con tecnología TRIAC es un método utilizado para regular la potencia suministrada a las baterías de calefacción u otras cargas resistivas en función del punto de consigna de temperatura deseado. Este sistema modula la potencia entregada a la carga controlando la duración del tiempo que la alimentación permanece activada durante cada ciclo de la forma de onda de corriente alterna (CA).
Un TRIAC (Triodo para Corriente Alterna) es un tipo de interruptor electrónico que puede controlar el flujo de corriente en ambas direcciones en un circuito de CA. Actúa como un relé de estado sólido, permitiendo que el controlador active y desactive la alimentación del elemento calefactor de forma rápida y controlada.
En el control proporcional en el tiempo, el TRIAC se utiliza para conmutar la alimentación de la resistencia eléctrica en ciclos. La duración del tiempo que la alimentación permanece activada durante cada ciclo varía para alcanzar el punto de consigna de temperatura deseado. Por ejemplo, si el punto de consigna es inferior a la temperatura actual, la alimentación puede activarse durante un periodo más corto, reduciendo la potencia total entregada a la resistencia. Por el contrario, si el punto de consigna es superior, la alimentación puede activarse durante un periodo más largo para aumentar la potencia entregada.
Al modular la potencia de esta manera, el control proporcional en el tiempo con tecnología TRIAC proporciona un medio para regular la potencia media entregada a la carga y mantener una temperatura relativamente estable. Este método ofrece ventajas como un control preciso, eficiencia energética y un menor desgaste de la resistencia eléctrica al minimizar el ciclado térmico.
La señal de control para el control proporcional en el tiempo puede generarse mediante diversas técnicas, como la modulación por ancho de pulsos (PWM) o el control por ángulo de fase. Estos métodos determinan la duración del tiempo que la alimentación permanece activada durante cada ciclo basándose en la diferencia entre el punto de consigna de temperatura deseado y la temperatura real.
¿Cuáles son las opciones de control?
Aunque el AH2A1-6 requiere una unidad "master", este puede operarse vía Modbus o controlarse manualmente mediante los dos microinterruptores DIP en su PCB. Además de la conexión de comunicación Modbus RTU, el controlador cuenta con una conexión ON/OFF remota para un interruptor externo y una salida analógica que replica la salida PWM del calentador. Por ejemplo, una salida PWM del 70 % se traduce en una señal analógica de 7 VDC, un 80 % de PWM se traduce en 8 VCC, etc. Esta salida puede utilizarse para controlar un ventilador u otro dispositivo "slave" para aumentar la potencia de salida.
La comunicación Modbus permite controlar los dispositivos AH2A1 de forma remota o desde un controlador "master", como un ordenador con el software gratuito 3SModbus de Sentera. Cuando se selecciona el modo Modbus (mediante el registro de retención 7), el controlador ignora la configuración de los microinterruptores DIP y todas las opciones se seleccionan vía Modbus. Se pueden controlar baterías de calefacción eléctrica de hasta 3,2 kW (230 VCA) o hasta 6 kW (400 VCA). A través de la salida (0-10 V o 0-20 mA) de este módulo esclavo, se puede conectar otro módulo esclavo adicional para aumentar aún más la capacidad térmica. Todos los calefactores se controlan de forma síncrona.
¿Qué hace que la envolvente sea fiable?
La carcasa está fabricada en plástico r-ABS V0 (UL94) de alta calidad en la propia fábrica de Sentera. Este material es autoextinguible en caso de incendio, presenta una gran robustez y ofrece una excelente protección contra impactos. Proporciona un grado de protección IP54 contra la entrada de humedad y suciedad.
