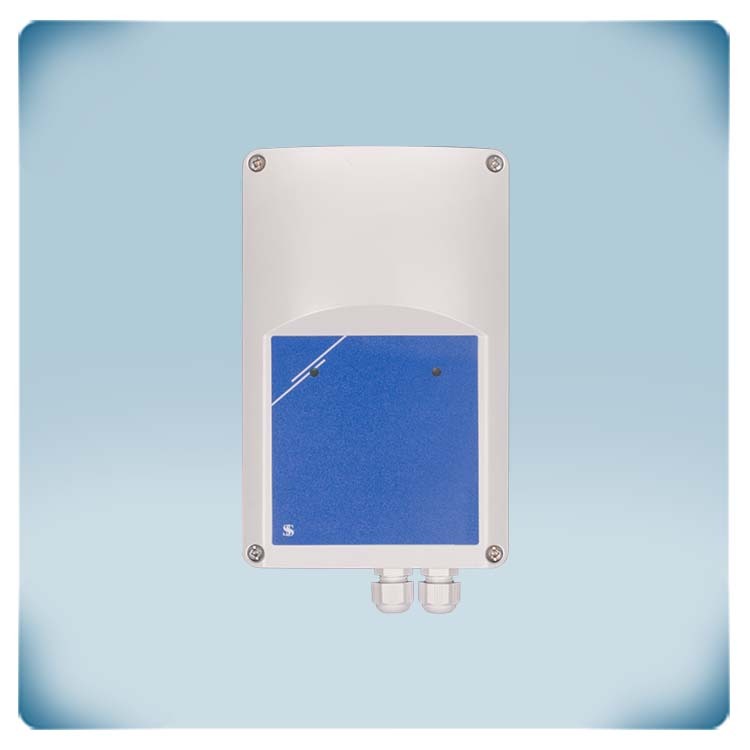

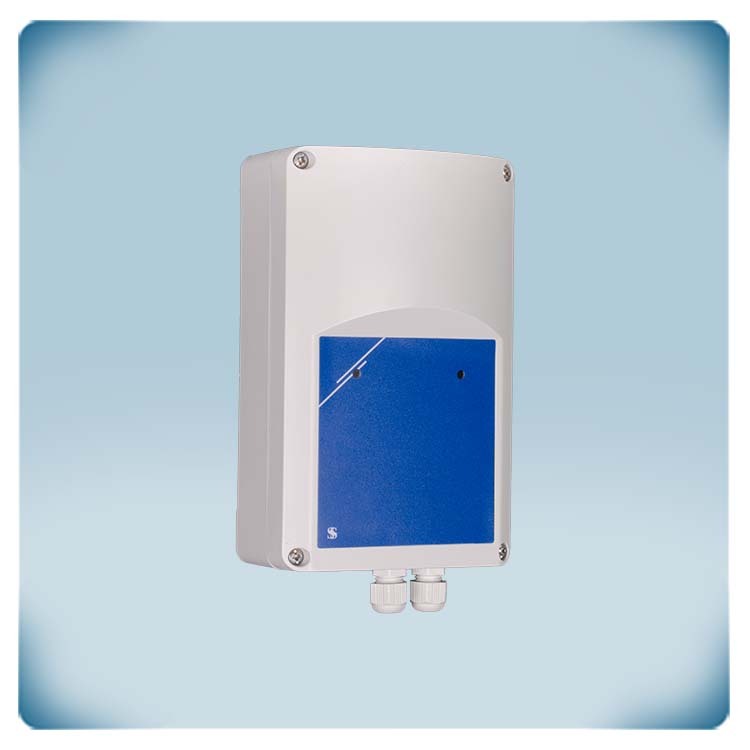

Vienfazis elektrinio šildytuvo reguliatorius | 0-10 VDC valdymas
Produkto aprašymas
Vienfazis elektrinio šildytuvo reguliatorius valdo vienfazius 230 VAC arba dvifazius 400 VAC elektrinių šildytuvų kaitinimo elementus. Kad atitiktų šildymo poreikius, jis proporcingai įjungia ir išjungia kaitinimo elementus. Srovė valdoma simistoriu ir taip padidinamas valdymo tikslumas, kas padeda sumažina energijos sąnaudas.
Šis reguliatorius valdomas 0 – 10 V arba 0 – 20 mA signalu iš pagrindinio valdiklio arba BMS sistemos. Elektrinio šildytuvo reguliatorius turi apsaugą nuo galimo perkaitimo. Tik šis pagalbinis reguliatorius neturi galimybės pajungti potenciometro.
Reguliatorius dar turi vieną skaitmeninį įėjimą nuotolinam įjungimui – išjungimui, bei dar vieną skaitmeninį įėjimą dienos – nakties režimui perjungti. Reguliatorius gali valdyti vienfazius elektrinius šildytuvus iki 3,2 kW, bei dvifazius elektrinius šildytuvus iki 6 kW.
Papildomos specifikacijos ir aprašymas
Kokios yra šio gaminio valdymo galimybės?

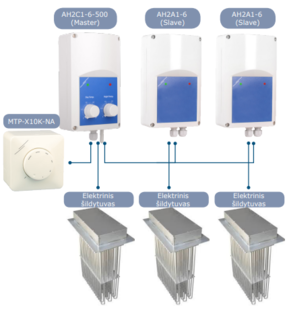

Nors AH2A1-6 reikalauja pagrindinio įrenginio, jis gali būti valdomas per Modbus arba rankiniu būdu, naudojant du DIP jungiklius ant spausdintinės plokštės (PCB). Be Modbus RTU ryšio, valdiklis taip pat turi nuotolinio įjungimo/išjungimo jungtį išoriniam jungikliui bei analoginį išėjimą, kuris atkartoja šildytuvo PWM signalą. Pavyzdžiui, 70 % PWM atitinka 7 V nuolatinės srovės (VDC) analoginį signalą, 80 % – 8 VDC ir t. t. Šis išėjimas gali būti naudojamas ventiliatoriui ar kitam pagalbiniam įrenginiui valdyti, siekiant padidinti bendrą galią. Modbus ryšys leidžia nuotoliniu būdu valdyti AH2A1 įrenginius arba per pagrindinį valdiklį, pavyzdžiui, kompiuterį su nemokama Sentera 3SModbus programine įranga. Pasirinkus Modbus režimą (per holding registrą 7), DIP jungiklių nustatymai nebenaudojami – visi parametrai nustatomi per Modbus. Galima valdyti elektrinius šildytuvus iki 3,2 kW (230 VAC) arba iki 6 kW (400 VAC). Naudojant šio modulio analoginį išėjimą (0–10 V arba 0–20 mA), galima prijungti dar vieną pagalbinį modulį ir taip dar labiau padidinti šildymo galią. Visi šildytuvai valdomi sinchroniškai.
Nors AH2A1-6 reikalauja pagrindinio įrenginio, jis gali būti valdomas per Modbus arba rankiniu būdu, naudojant du DIP jungiklius ant spausdintinės plokštės (PCB). Be Modbus RTU ryšio, valdiklis taip pat turi nuotolinio įjungimo/išjungimo jungtį išoriniam jungikliui bei analoginį išėjimą, kuris atkartoja šildytuvo PWM signalą. Pavyzdžiui, 70 % PWM atitinka 7 V nuolatinės srovės (VDC) analoginį signalą, 80 % – 8 VDC ir t. t. Šis išėjimas gali būti naudojamas ventiliatoriui ar kitam pagalbiniam įrenginiui valdyti, siekiant padidinti bendrą galią. Modbus ryšys leidžia nuotoliniu būdu valdyti AH2A1 įrenginius arba per pagrindinį valdiklį, pavyzdžiui, kompiuterį su nemokama Sentera 3SModbus programine įranga. Pasirinkus Modbus režimą (per holding registrą 7), DIP jungiklių nustatymai nebenaudojami – visi parametrai nustatomi per Modbus. Galima valdyti elektrinius šildytuvus iki 3,2 kW (230 VAC) arba iki 6 kW (400 VAC). Naudojant šio modulio analoginį išėjimą (0–10 V arba 0–20 mA), galima prijungti dar vieną pagalbinį modulį ir taip dar labiau padidinti šildymo galią. Visi šildytuvai valdomi sinchroniškai.
Koks šio reguliatoriaus korpusas?
Tvirtas plastikinis korpusas skirtas virštinkiniam montavimui, korpusas siekia IP54 saugumo klasę, jis yra apsaugotas nuo dulkių ir drėgmės patekimo į vidų, todėl tai suteikia galimybę reguliatorių montuoti ir drėgnuose patalpose, tokiose kaip angarai, garažai ar ūkiniai pastatai.
Kokia technologija naudojama šiuose valdikliuose?
Laiko proporcinis valdymas su TRIAC technologija – tai metodas, naudojamas reguliuoti galią, tiekiamą šildymo elementams ar kitoms varžinėms apkrovoms, pagal norimą temperatūros nustatytą reikšmę. Šis metodas pagrįstas tiekiamos galios moduliavimu, valdant laiką, per kurį srovė įjungiama kiekvieno kintamosios srovės (AC) ciklo metu.
Laiko proporcinis valdymas su TRIAC technologija – tai metodas, naudojamas reguliuoti galią, tiekiamą šildymo elementams ar kitoms varžinėms apkrovoms, pagal norimą temperatūros nustatytą reikšmę. Šis metodas pagrįstas tiekiamos galios moduliavimu, valdant laiką, per kurį srovė įjungiama kiekvieno kintamosios srovės (AC) ciklo metu.
TRIAC (triakas) yra elektroninis jungiklis, galintis valdyti srovės tekėjimą abiem kryptimis kintamosios srovės grandinėje. Jis veikia kaip kietakūnis relė, leidžiantis valdikliui greitai ir tiksliai įjungti bei išjungti šildymo elemento maitinimą. Laiko proporcinio valdymo metu TRIAC naudojamas cikliškai įjungti ir išjungti šildymo elemento maitinimą. Įjungimo trukmė kiekviename cikle kinta, siekiant pasiekti norimą temperatūrą. Pavyzdžiui, jei nustatyta temperatūra yra žemesnė už esamą, maitinimas įjungiamas trumpesniam laikui, taip sumažinant tiekiamą galią. Jei nustatyta temperatūra yra aukštesnė, maitinimas įjungiamas ilgesniam laikui, taip padidinant galią.
Tokiu būdu moduliuojant galią, užtikrinamas stabilus temperatūros palaikymas. Šis metodas pasižymi tikslumu, energijos efektyvumu ir mažesniu šildymo elemento nusidėvėjimu, nes sumažinamas terminis cikliškumas. Valdymo signalas gali būti generuojamas įvairiais būdais, pavyzdžiui, naudojant impulsų pločio moduliaciją (PWM) arba fazinį valdymą. Šie metodai nustato įjungimo trukmę kiekviename cikle pagal skirtumą tarp norimos ir esamos temperatūros.
