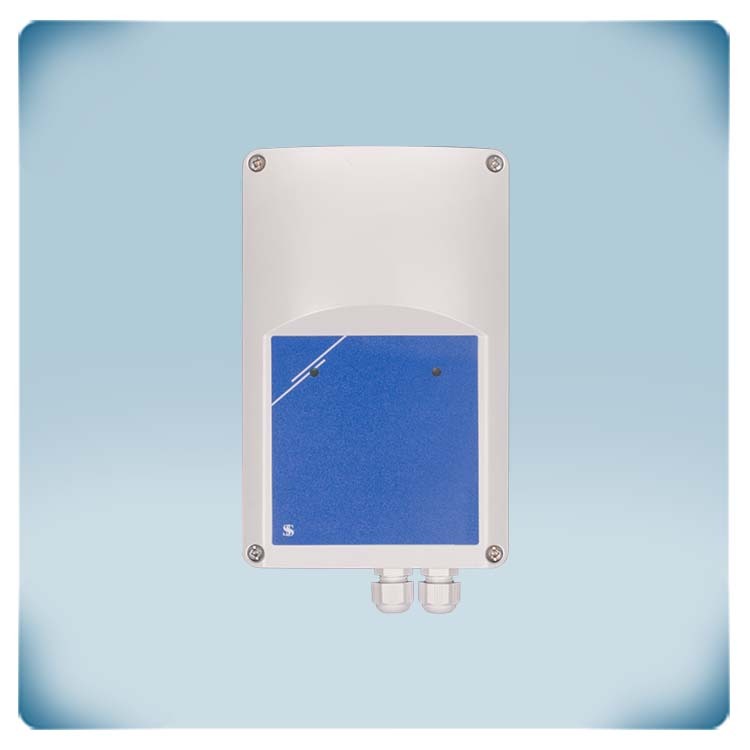

Регулятор електричного нагрівача, модуль розширення, 6 кВт
Опис продукту
Це підлеглий пристрій або блок розширення для керування електричними нагрівальними елементами. Він має бути підключений до ведучого пристрою тієї ж серії AH2C1.
Цей контролер розроблений спеціально для електричних нагрівальних елементів і забезпечує точне керування та ефективну роботу як для однофазних 230 VAC, так і для двофазних 400 VAC, забезпечуючи оптимальну продуктивність нагріву.
Для керування нагрівальним елементом використовується пропорційне регулювання в часі - технологія TRIAC.
Заданне значення температури передається головним блоком.
Є один цифровий вхід для дистанційного вмикання/вимикання. Контролер здатний управляти максимальним резистивним навантаженням 3,2 кВт для однофазних конфігурацій і 6 кВт для двофазних систем.
Документи
Додаткові характеристики та опис
Електричні нагрівальні елементи перетворюють електроенергію на тепле повітря, яке можна використовувати для обігріву приміщення або будівлі. Цей розширювальний або допоміжний модуль призначений для створення додаткової потужності обігріву в разі перевищення максимальної потужності головного модуля. Він не може функціонувати, якщо його не підключено до головного пристрою. Він керує підключеними опалювальними приладами синхронно з головним пристроєм. Ці контролери опалення використовують часово-пропорційне керування (технологія TRIAC) для керування нагрівальним елементом.
Яка технологія лежить в основі цих контролерів?
Технологія TRIAC - це метод, який використовується для регулювання потужності нагрівальних елементів або інших резистивних навантажень на основі бажаної заданої температури. Він передбачає модуляцію потужності, що подається на навантаження, шляхом контролю тривалості включення живлення під час кожного циклу синусоїди змінного струму (AC). TRIAC (Triode for Alternating Current) - це тип електронного перемикача, який може контролювати потік струму в обох напрямках в ланцюзі змінного струму. Він діє як твердотільне реле, дозволяючи контролеру швидко вмикати та вимикати живлення нагрівального елементу в контрольованому режимі. Тривалість увімкнення живлення під час кожного циклу змінюється для досягнення бажаної заданої температури. Наприклад, якщо задана температура нижча за поточну, живлення може бути увімкнено на коротший час, що зменшує загальну потужність, яка подається на нагрівальний елемент. І навпаки, якщо задане значення вище, потужність може бути увімкнена на більш тривалий час, щоб збільшити потужність, що подається.
Модулюючи потужність таким чином, пропорційне за часом керування дозволяє регулювати середню потужність, що подається на навантаження, і підтримувати відносно стабільну температуру. Цей метод має такі переваги, як точне регулювання, енергоефективність та зменшення зносу нагрівального елементу за рахунок мінімізації термічних циклів.
Керуючий сигнал для пропорційного за часом керування може генеруватися за допомогою різних методів, таких як широтно-імпульсна модуляція (ШІМ) або керування кутом зсуву фаз. Ці методи визначають тривалість увімкнення живлення під час кожного циклу на основі різниці між бажаною температурою та фактичною температурою.
Які існують варіанти керування?
Хоча AH2A1-6 вимагає наявності ведучого пристрою, він може керуватися як через Modbus, так і вручну за допомогою двох DIP-перемикачів на його друкованій платі. Окрім комунікаційного з'єднання Mobdus RTU, контролер також має можливість дистанційного вмикання/вимикання для зовнішнього перемикача та аналоговий вихід, який повторює ШІМ-вихід нагрівача, тобто 70% ШІМ-вихід перетворюється на аналоговий вихідний сигнал 7 VDC, 80% ШІМ перетворюється на аналоговий вихідний сигнал 8 VDC тощо. Його можна використовувати для керування вентилятором або іншим підпорядкованим пристроєм для збільшення вихідної потужності.
Хоча AH2A1-6 вимагає наявності ведучого пристрою, він може керуватися як через Modbus, так і вручну за допомогою двох DIP-перемикачів на його друкованій платі. Окрім комунікаційного з'єднання Mobdus RTU, контролер також має можливість дистанційного вмикання/вимикання для зовнішнього перемикача та аналоговий вихід, який повторює ШІМ-вихід нагрівача, тобто 70% ШІМ-вихід перетворюється на аналоговий вихідний сигнал 7 VDC, 80% ШІМ перетворюється на аналоговий вихідний сигнал 8 VDC тощо. Його можна використовувати для керування вентилятором або іншим підпорядкованим пристроєм для збільшення вихідної потужності.
Зв'язок Modbus можна використовувати для дистанційного керування пристроями AH2A1 або з головного контролера, тобто комп'ютера з безкоштовним програмним забезпеченням 3SModbus від Sentera. Коли вибрано режим Modbus (через утримуючий регістр 7), контролер не дотримується налаштувань DIP-перемикачів, і всі параметри вибираються через Modbus. Можна керувати електричними нагрівачами потужністю до 3,2 кВт (230 VAC) або до 6 кВт (400 VAC). Через вихід (0-10 В або 0-20 мА) цього підлеглого модуля можна підключити інший підлеглий модуль для подальшого збільшення потужності нагріву. Всі нагрівачі керуються синхронно.
Що робить корпус надійним?

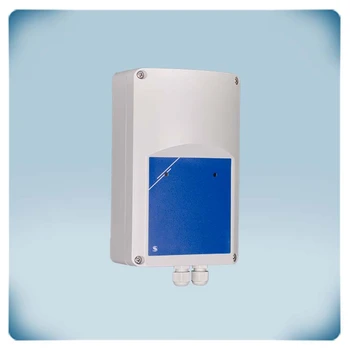

Корпус виготовлений з високоякісного пластику r-ABS VO (UL94) на нашому власному заводі. Цей матеріал є дуже міцним і забезпечує хороший захист від ударів. Він забезпечує захист IP54 від проникнення вологи та пилу.
Що робить корпус надійним?
Корпус виготовлений з високоякісного пластику r-ABS VO (UL94) на нашому власному заводі. Цей матеріал є дуже міцним і забезпечує хороший захист від ударів. Він забезпечує захист IP54 від проникнення вологи та пилу.
