Datenblatt
Temperatur- und Feuchtigkeitssensor | PoM
Produktbeschreibung

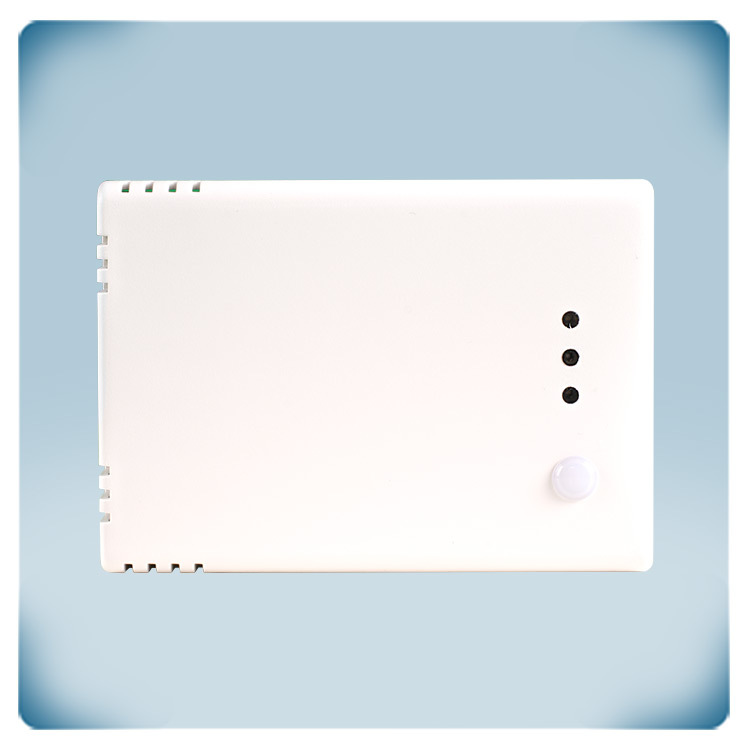

Die RSTHM-2-Serie ist ein vielseitiger Raumfühler, der die Innentemperatur, die relative Luftfeuchtigkeit und das Umgebungslicht misst. Sie bietet wählbare Messbereiche für Temperatur (0–50 °C) und Luftfeuchtigkeit (0–100 % rF).
Der Sensor wird über 24 VDC mit Modbus betrieben und übermittelt die Daten sowohl über drei analoge Ausgänge (Standard: 0–10 V) als auch über Modbus RTU. Alle Einstellungen und Firmware-Updates können über die Modbus-RTU-(RS485)-Schnittstelle durchgeführt werden.
Ein integrierter Lichtsensor ermöglicht eine belegungsabhängige Lüftungssteuerung, zudem ist die Helligkeit der Status-LEDs einstellbar.
Mit seiner Schutzart IP30 gewährleistet dieser Sensor langfristige Stabilität und hohe Messgenauigkeit.
Die RSTHM-2-Serie ist eine präzise, flexible und intelligente Lösung für die Kontrolle des Raumklimas und eignet sich ideal für HLK-Anwendungen sowie eine Vielzahl von Innenräumen.
Zusätzliche Spezifikationen und Beschreibung
Warum ist es notwendig, Temperatur und relative Luftfeuchtigkeit zu messen?
Temperatur und relative Luftfeuchtigkeit haben einen direkten Einfluss auf das Wohlbefinden und den Komfort der Bewohner. Trockene Haut und juckende Augen werden durch trockene Luft verursacht. Zu hohe relative Luftfeuchtigkeit führt zur Kondensation an Fenstern, Wänden und Decken, die kälter als die Raumluft sind. Dies kann Baumaterialien beschädigen und in schlecht belüfteten Räumen zu unangenehmen Gerüchen führen.
Temperatur und relative Luftfeuchtigkeit haben einen direkten Einfluss auf das Wohlbefinden und den Komfort der Bewohner. Trockene Haut und juckende Augen werden durch trockene Luft verursacht. Zu hohe relative Luftfeuchtigkeit führt zur Kondensation an Fenstern, Wänden und Decken, die kälter als die Raumluft sind. Dies kann Baumaterialien beschädigen und in schlecht belüfteten Räumen zu unangenehmen Gerüchen führen.
Welche Parameter misst dieser Sensor und wie werden sie angezeigt?
Dieser Sensor misst Temperatur, relative Luftfeuchtigkeit und Umgebungslicht. Auf Basis der Temperatur- und Feuchtemessung wird der Taupunkt berechnet. Die LED-Anzeige liefert eine klare visuelle Rückmeldung zur Temperatur: Die grüne LED zeigt an, dass die Temperatur im akzeptablen Bereich liegt. Die gelbe LED leuchtet, wenn der Temperaturwert den Warnbereich erreicht. Rot weist auf extreme Hitze oder Kälte hin. Die LEDs können ebenfalls zur Anzeige der relativen Luftfeuchtigkeit genutzt werden. Modbus RTU stellt die gemessene Temperatur, relative Luftfeuchtigkeit, den berechneten Taupunkt und den Umgebungslichtwert digital zur Verfügung.
Dieser Sensor misst Temperatur, relative Luftfeuchtigkeit und Umgebungslicht. Auf Basis der Temperatur- und Feuchtemessung wird der Taupunkt berechnet. Die LED-Anzeige liefert eine klare visuelle Rückmeldung zur Temperatur: Die grüne LED zeigt an, dass die Temperatur im akzeptablen Bereich liegt. Die gelbe LED leuchtet, wenn der Temperaturwert den Warnbereich erreicht. Rot weist auf extreme Hitze oder Kälte hin. Die LEDs können ebenfalls zur Anzeige der relativen Luftfeuchtigkeit genutzt werden. Modbus RTU stellt die gemessene Temperatur, relative Luftfeuchtigkeit, den berechneten Taupunkt und den Umgebungslichtwert digital zur Verfügung.
Wie wird der Sensor montiert und welche baulichen Voraussetzungen sind erforderlich?
Der Sensor kann an einer Wand oder einer ebenen Oberfläche im Innenbereich montiert werden. Die Befestigungslöcher sind kompatibel mit standardisierten europäischen Unterputzdosen. Zwei Schrauben werden benötigt, um den Sensor auf der Unterputzdose zu befestigen. Das Sensorgehäuse deckt die Dose vollständig ab.
Der Sensor kann an einer Wand oder einer ebenen Oberfläche im Innenbereich montiert werden. Die Befestigungslöcher sind kompatibel mit standardisierten europäischen Unterputzdosen. Zwei Schrauben werden benötigt, um den Sensor auf der Unterputzdose zu befestigen. Das Sensorgehäuse deckt die Dose vollständig ab.
Wie wird der Sensor über PoM mit Strom versorgt und verbunden?
Der Sensor kann über einen einzigen RJ45-Steckverbinder angeschlossen werden. Power over Modbus (PoM) kombiniert Modbus-RTU-Kommunikation und eine 24-VDC-Stromversorgung über ein einziges Kabel. Modbus RTU stellt alle Messwerte bereit. Zur Vereinfachung der Verdrahtung empfehlen wir Sentera 24-VDC-Stromversorgungen mit RJ45-Anschluss. Diese Netzteile bieten Schutz vor Kurzschluss, Überlast und Überspannung. Eine Versorgungsspannung von 24 VDC erhöht die Sicherheit und Zuverlässigkeit der Installation.
Der Sensor kann über einen einzigen RJ45-Steckverbinder angeschlossen werden. Power over Modbus (PoM) kombiniert Modbus-RTU-Kommunikation und eine 24-VDC-Stromversorgung über ein einziges Kabel. Modbus RTU stellt alle Messwerte bereit. Zur Vereinfachung der Verdrahtung empfehlen wir Sentera 24-VDC-Stromversorgungen mit RJ45-Anschluss. Diese Netzteile bieten Schutz vor Kurzschluss, Überlast und Überspannung. Eine Versorgungsspannung von 24 VDC erhöht die Sicherheit und Zuverlässigkeit der Installation.
Welche Konfigurations- und Anpassungsmöglichkeiten bietet der Sensor?
Der Sensor benötigt nur minimale Konfiguration. Nach der Installation ist er nahezu sofort einsatzbereit. Temperatur- und Feuchtigkeitsschwellen hängen häufig von Region und Jahreszeit ab. Diese Parameter werden während der Installation korrekt eingestellt. Die übrigen Standardeinstellungen sind für die meisten Anwendungen ausreichend, können aber bei Bedarf über die entsprechenden Modbus-Register angepasst werden. Beispielsweise lässt sich die Helligkeit der Status-LEDs einstellen. Die Modbus-Registerkarte bietet einen vollständigen Überblick über alle verfügbaren Einstellungen.
Der Sensor benötigt nur minimale Konfiguration. Nach der Installation ist er nahezu sofort einsatzbereit. Temperatur- und Feuchtigkeitsschwellen hängen häufig von Region und Jahreszeit ab. Diese Parameter werden während der Installation korrekt eingestellt. Die übrigen Standardeinstellungen sind für die meisten Anwendungen ausreichend, können aber bei Bedarf über die entsprechenden Modbus-Register angepasst werden. Beispielsweise lässt sich die Helligkeit der Status-LEDs einstellen. Die Modbus-Registerkarte bietet einen vollständigen Überblick über alle verfügbaren Einstellungen.
Wie ist die Fertigungsqualität und Schutzart des Sensors?
Dieser HVAC-Sensor wird in Europa hergestellt. Jeder Sensor wird in unserem Werk kalibriert und getestet. Wir verwenden hochwertige Sensorelemente und Bauteile, um langfristige Stabilität und Genauigkeit zu gewährleisten. Das Gehäuse bietet Schutzart IP30 gegen das Eindringen von Staub und Feuchtigkeit. Für optimale Leistung sollte der Sensor vor direkter Sonneneinstrahlung geschützt werden.
Dieser HVAC-Sensor wird in Europa hergestellt. Jeder Sensor wird in unserem Werk kalibriert und getestet. Wir verwenden hochwertige Sensorelemente und Bauteile, um langfristige Stabilität und Genauigkeit zu gewährleisten. Das Gehäuse bietet Schutzart IP30 gegen das Eindringen von Staub und Feuchtigkeit. Für optimale Leistung sollte der Sensor vor direkter Sonneneinstrahlung geschützt werden.
