Techninė dokumentacija

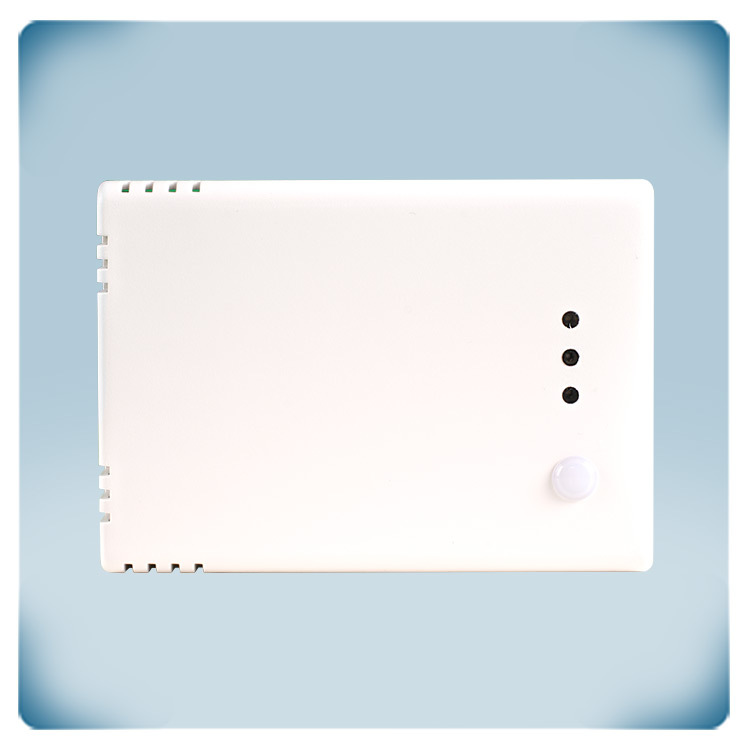

Kambarinis temperatūros | drėgmės jutiklis - maitinimas per Modbus RTU
Produkto aprašymas
Kambarinis temperatūros ir drėgmės jutiklis skirtas matuoti temperatūrą ir santykinę oro drėgmę patalpoje.
Temperatūros ir drėgmės daviklio maitinimas pajungiamas per Modbus RTU ryšį. Tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį. Programinę įranga lengva atnaujinti ir visus nustatymus keisti per Modbus RTU. Be to šis jutiklis turi ir aplinkos apšvietimo daviklį bei tinka virštinkiniam montavimui. Dėl integruoto aplinkos šviesos daviklio ventiliacijos sistemą galima optimizuoti atsižvelgiant į patalpos užimtumą.
Daviklyje įmontuoti trys temperatūros ir santykinės oro drėgmės lygį nurodantys LED indikatoriai. Žalias LED rodo, kad temperatūra yra priimtinose ribose. Geltonas LED užsidega, kai temperatūra patenka į įspėjimo diapazoną. Raudonas reiškia didelį karštį arba šaltį. Jų suveikimas gali būti nustatomas per Modbus RTU.
Papildomos specifikacijos ir aprašymas
Kodėl reikia matuoti temperatūrą ir santykinę drėgmę?
Temperatūra ir santykinė drėgmė tiesiogiai veikia gyventojų savijautą ir komfortą. Sausa oda ir niežtinčios akys atsiranda dėl sauso oro. Per didelis santykinės drėgmės lygis sukels kondensaciją ant šaltesnių nei oras langų, sienų ir lubų, o tai gali pažeisti statybines medžiagas ir sukelti kvapus prastai vėdinamose patalpose.
Kokius parametrus matuoja šis jutiklis ir kaip jie rodomi?
Šis jutiklis matuoja temperatūrą, santykinę drėgmę ir aplinkos apšvietimo lygį. Remiantis temperatūros ir drėgmės matavimais apskaičiuojamas rasos taškas. LED indikatoriai aiškiai rodo temperatūrą. Žalias LED rodo, kad temperatūra yra priimtinose ribose. Geltonas LED užsidega, kai temperatūra patenka į įspėjimo diapazoną. Raudonas reiškia didelį karštį arba šaltį. LED indikatoriai taip pat gali būti naudojami santykinei drėgmei rodyti. Modbus RTU suteikia prieigą prie išmatuotos temperatūros, santykinės drėgmės, rasos taško ir aplinkos apšvietimo lygio.
Kaip montuojamas jutiklis ir kokie yra jo fiziniai įrengimo reikalavimai?
Šį jutiklį galima montuoti ant sienos arba paviršiaus patalpose. Tvirtinimo angos yra suprojektuotos taip, kad tilptų standartinės europietiškos sieninės tvirtinimo dėžutės. Jutikliui pritvirtinti prie sieninės tvirtinimo dėžutės reikia dviejų varžtų. Jutiklio korpusas visiškai apgaubia sieninę tvirtinimo dėžutę.
Kaip jutiklis gauna maitinimo įtampą ir prijungiamas naudojant PoM?
Šį jutiklį galima prijungti tik viena RJ45 jungtimi. Maitinimas per Modbus arba PoM jungia Modbus RTU ryšį ir 24 V nuolatinės srovės maitinimo šaltinį vienu kabeliu. Modbus RTU ryšys leidžia pasiekti visas išmatuotas vertes. Kad būtų lengviau jungti laidus, rekomenduojame naudoti Sentera 24 V nuolatinės srovės maitinimo šaltinius su RJ45 jungtimis. Šie maitinimo šaltiniai užtikrina trumpojo jungimo, perkrovos ir viršįtampio apsaugą. 24 V nuolatinės srovės maitinimo įtampa pagerina jūsų įrengimo saugumą ir patikimumą.
Šį jutiklį galima prijungti tik viena RJ45 jungtimi. Maitinimas per Modbus arba PoM jungia Modbus RTU ryšį ir 24 V nuolatinės srovės maitinimo šaltinį vienu kabeliu. Modbus RTU ryšys leidžia pasiekti visas išmatuotas vertes. Kad būtų lengviau jungti laidus, rekomenduojame naudoti Sentera 24 V nuolatinės srovės maitinimo šaltinius su RJ45 jungtimis. Šie maitinimo šaltiniai užtikrina trumpojo jungimo, perkrovos ir viršįtampio apsaugą. 24 V nuolatinės srovės maitinimo įtampa pagerina jūsų įrengimo saugumą ir patikimumą.
Kokios yra jutiklio konfigūravimo ir pritaikymo parinktys?
Šiam jutikliui reikia labai mažai konfigūracijos. Įdiegus jį beveik iš karto galima naudoti. Temperatūra ir santykinė drėgmė dažnai priklauso nuo regiono ir sezono. Šie parametrai vis tiek nustatomi į teisingas vertes diegimo metu. Kiti numatytieji nustatymai greičiausiai bus tinkami daugumai pritaikymų. Tačiau prireikus juos galima reguliuoti naudojant atitinkamus Modbus registrus. Pavyzdžiui, galima reguliuoti būsenos indikacijos šviesos diodų šviesos intensyvumą. Modbus registrų žemėlapyje pateikiama išsami visų reguliuojamų nustatymų apžvalga.
Šiam jutikliui reikia labai mažai konfigūracijos. Įdiegus jį beveik iš karto galima naudoti. Temperatūra ir santykinė drėgmė dažnai priklauso nuo regiono ir sezono. Šie parametrai vis tiek nustatomi į teisingas vertes diegimo metu. Kiti numatytieji nustatymai greičiausiai bus tinkami daugumai pritaikymų. Tačiau prireikus juos galima reguliuoti naudojant atitinkamus Modbus registrus. Pavyzdžiui, galima reguliuoti būsenos indikacijos šviesos diodų šviesos intensyvumą. Modbus registrų žemėlapyje pateikiama išsami visų reguliuojamų nustatymų apžvalga.
Kokia yra jutiklio gamybos kokybė ir apsaugos klasė?
Šis ŠVOK siųstuvas pagamintas Europoje. Kiekvienas jutiklis yra kalibruojamas ir išbandytas mūsų gamykloje. Mes naudojame aukštos kokybės jutiklių elementus ir komponentus. Tai užtikrina ilgalaikį šio ŠVOK siųstuvo stabilumą ir tikslumą. Korpusas yra IP30 apsaugos klasės nuo dulkių ir drėgmės patekimo. Siekiant užtikrinti optimalų veikimą, jį reikia saugoti nuo tiesioginių saulės spindulių.
