Stufenloser Drehzahlregler | Motorvollschutz | 230 V | 1,5 A

Artikelcode ITRS9-15-DT
GTIN 0.540.100.300.832.4
Intrastat nummer 85.36.50.80
Kategorie Drehzahlregelung, separater EIN-AUS-Schalter, TK Überwachung
Aktueller Bestand 7 Stück
Werksvorlaufzeit 4 Woche(n)

Produktbeschreibung

Dieser Thyristor-Regler ist ein elektronischer Drehzahlsteller für einphasige Wechselstromventilatoren über Phasenanschnitt. Er verfügt über Motorvollschutz durch Überwachung der Thermokontakte des Motors. Mit dem Drehpotentiometer auf der Frontseite kann die Drehzahl eingestellt werden. Der ITR braucht eine Netzspannung von 110 bis 240 VAC, bei 50-60 Hz. Der maximale Strom beträgt 1,5 A. Außerdem gibt es die Wahl zwischen Kickstart oder Softstart und die Mindestdrehzahl und maximale Drehzahl ist über einen internen Trimmer einstellbar. Wie alle anderen ITR- und ITRS-Geräte verfügt er über einen Ein/Aus-Schalter, mit dem Sie ihn auf der eingestellten Drehzahl eingestellt lassen können. Das Gerät hat Schutzgrad IP54 und ist geeignet für Aufputzmontage.

Zusätzliche Spezifikationen und Beschreibung


Wie kann ich Wechselstromventilatoren steuern?
Mit dem stufenlosen Drehzahlsteller ITRS-9 können Sie die Drehzahl von einphasigen Wechselstromventilatoren regeln. Die Drehzahl wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt.

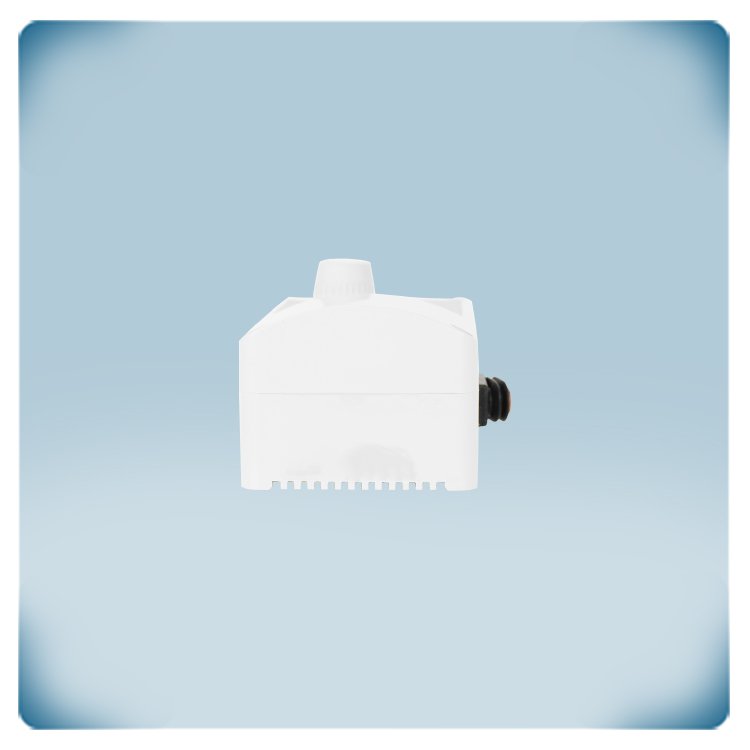

Die gewünschte Drehzahl kann mit einem Drehknopf auf dem Gerät eingestellt werden.
Sie können z. B. mehrere Lüfter problemlos anschließen (solange der Gesamtstrom innerhalb des Imax des Gerätes bleibt). Sie müssen den ITRS nicht überdimensionieren!
Der Mikroprozessor sorgt außerdem dafür, dass der Phasenwinkel im Nulldurchgang des zugeführten Sinussignals geschnitten wird. Dies gewährleistet ein ruhiges und stabiles Signal, auch nach dem Aus- und Einschalten des Reglers. Dadurch wird die Lebensdauer Ihres Motors oder Lüfters erheblich verlängert.

Einfach zu konfigurieren
Dieser elektronische Drehzahlsteller muss nicht konfiguriert werden. Einmal angeschlossen, ist der Drehzahlregler sofort einsatzbereit! Falls erforderlich, kann die minimale Motorspannung über einen internen Trimmer eingestellt werden.
Kickstart oder Softstart-Beschleunigung können über eine Steckbrücke ausgewählt werden.

Was bedeuetet Kickstart?
Bei einigen Motoren ist es empfehlenswert, sie regelmässig mit voller Drehzahl laufen zu lassen. Hierfür können Sie mit einer Steckbrücke denKickstart Modus auswählen. Die ersten 8 bis 10 Sekunden nach dem Einschalten des Geräts läuft der Motor mit voller Drehzahl, danach läuft er auf die eingestellte Drehzahl.

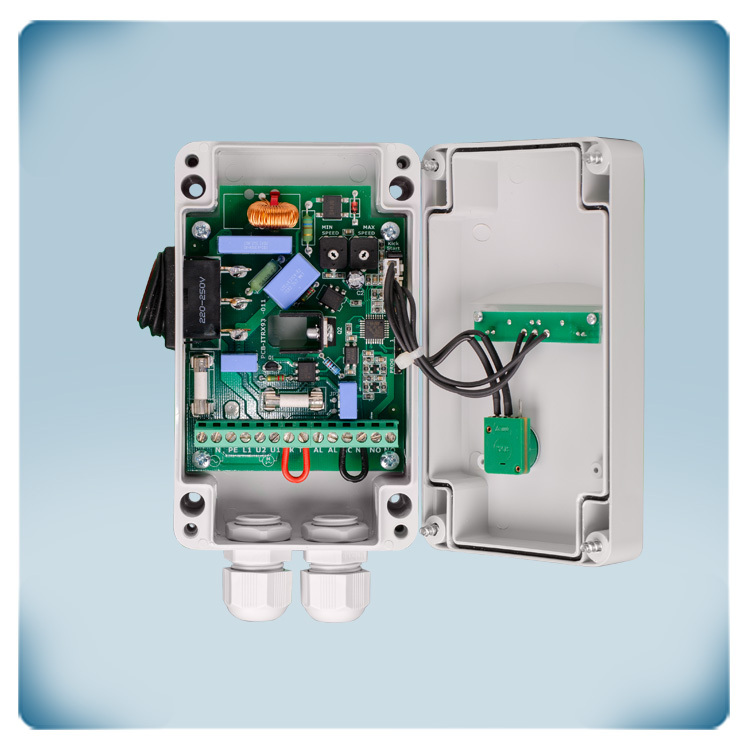

Was bedeutet Softstart?Steckbrücke und Trimmer einstellen
In einigen Fällen, z. B. bei starker Belastung, ist es ratsam, den Motor langsam zu beschleunigen.  Hierfür können Sie mit einer Steckbrücke den Softstart Modus auswählen. Der Motor läuft 8 bis 10 Sekunden lang, bis er die gewünschte Drehzahl erreicht hat.

Mindestdrehzahl und maximale Drehzahl einstellbar
Ein Motor läuft nicht gerne zu langsam. Dann heizt er auf und macht möglicherweise Geräusche. Außerdem verkürzt es die Lebensdauer. Es ist daher ratsam, die Mindestdrehzahl mit dem eingebauten Trimmer einzustellen.
Ausserdem kann die maximale Drehzahl eingestellt werden. Sehr praktisch für den Fall, dass die Lüftung etwas überdimensioniert ist und Sie vermeiden wollen, dass jemand die Drehzahl auf volle Geschwindigkeit hochdreht.

Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen.


Was bedeutet thermischer Motorschutz?
Dieser Drehzahlregler kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen).  Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden. Wenn Ihr Motor nicht mit TK-Kontakten ausgestattet ist, überbrücken Sie beide TK-Klemmen des ITRS9-Reglers, um eine normale Motortemperatur zu simulieren.

Welche Optionen hat der Drehzahlregler ITRS9?
Dieser elektronische Drehzahlregler ITRS9 verfügt außerdem über einen Alarmausgang und zwei Eingänge: Der Alarmausgang kann verwendet werden, um Motorprobleme über einen externen Summer oder eine Alarmleuchte zu signalisieren.  Die beiden Eingänge können verwendet werden, um den Motor aus der Ferne zu aktivieren oder zu deaktivieren.
Z. B. kann ein Fernschalter oder eine externe Uhr zum Starten des Motors verwendet werden.

Wasserdichtes Gehäuse für Innenanwendungen

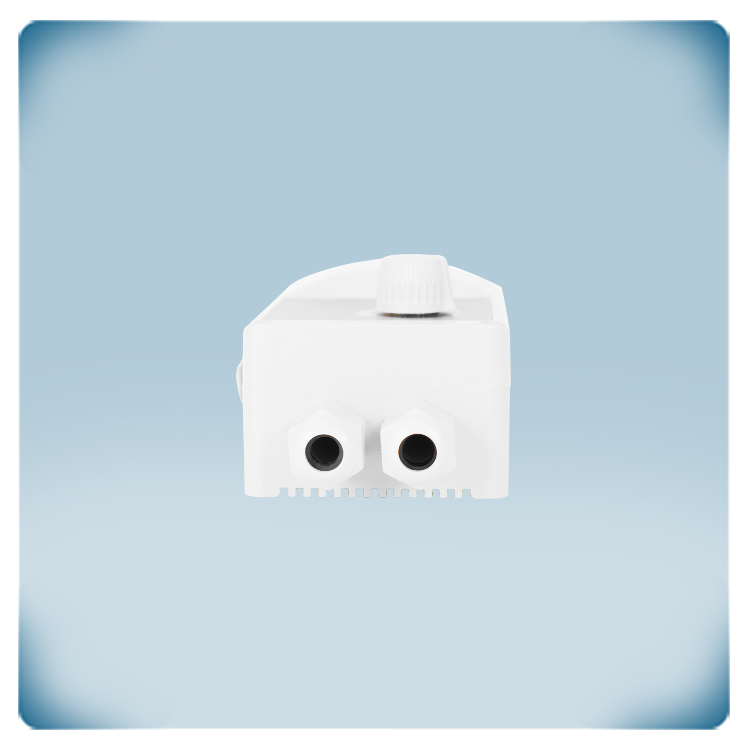

Dieser Drehzahlregler kann in Innenräumen an einer Wand oder auf einem Paneel installiert werden. Achten Sie darauf, dass der Drehzahlregler ausreichend kühlen kann. Installieren Sie ihn vorzugsweise an einer kühlen Stelle, am besten nicht in der Sonne. Das Gehäuse ist aus hochwertigem r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist schwer entflammbar, sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet einen IP54 Schutz gegen das Eindringen von Staub und Wasser.
