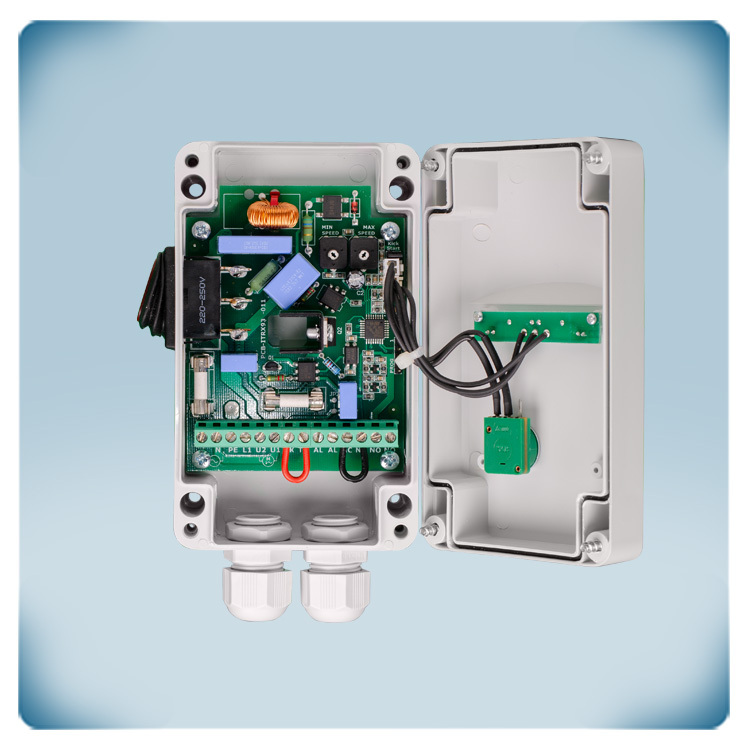

.webp "Платка на контролер за мотор 230 V с ТК")
EО декларация за съответствие

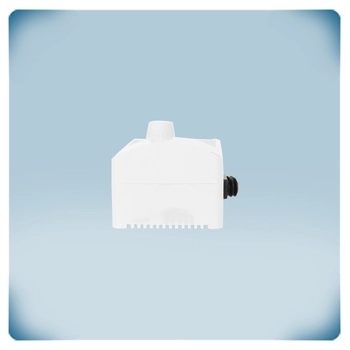

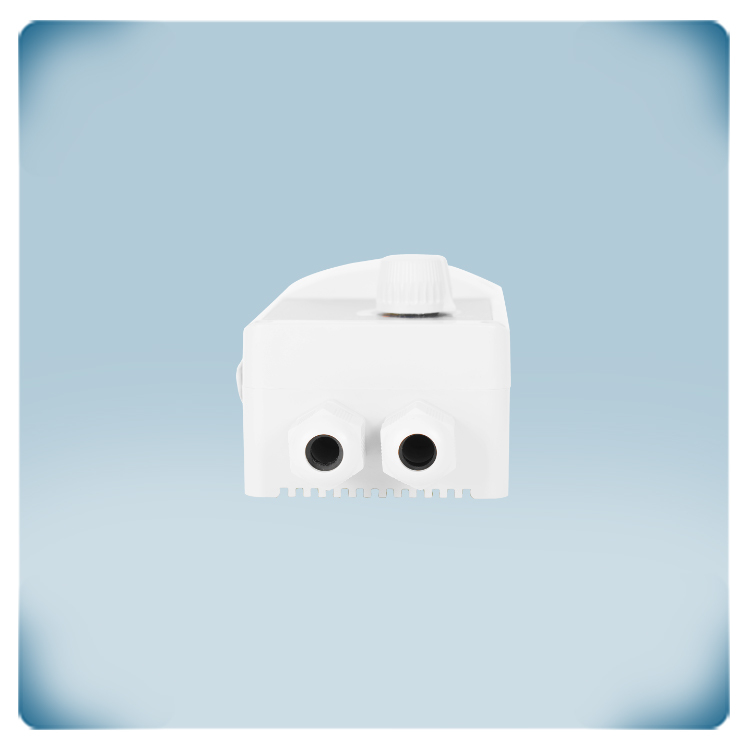

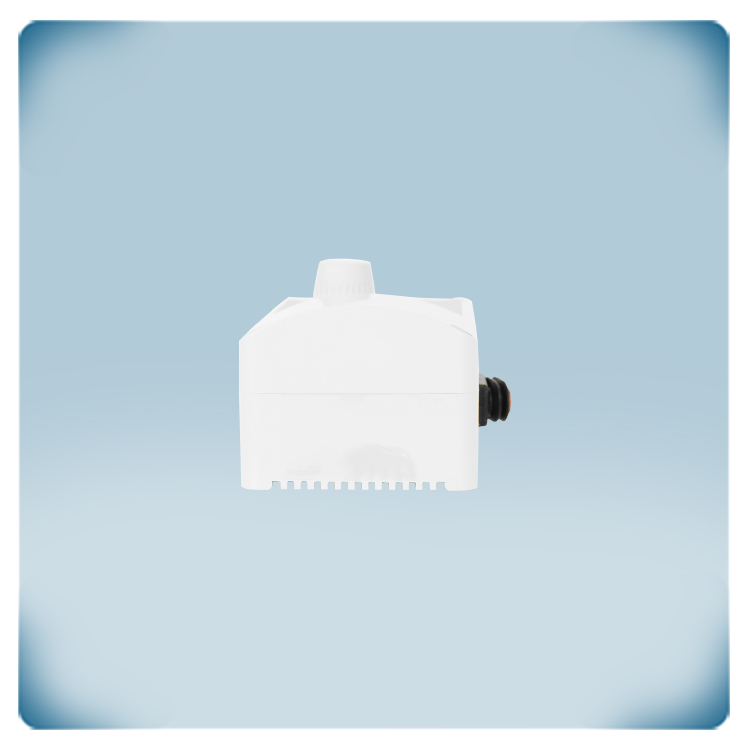

Електронен регулатор на обороти, вход за дистанционен пуск-стоп 1,5 А
Описание на продукта
Регулатор на обороти за монофазни, регулируеми по напрежение двигатели (110—240 VAC / 50—60 Hz) ITRS9. Предназначен е за управление на скоростта на АС вентилатори и центробежни помпи в ОВиК приложения.
Максималният ток на двигателя е 1,5 A, като скоростта можете да зададете чрез потенциометъра. Посредством джъмпер можете да изберете режим на стартиране на двигателя – бърз или плавен старт.
Минималните и максималните обороти се настройват с помощта на тримери. Регулируемото напрежение предоставя възможност за прецизно управление на скоростта на двигателя, автоматично откриване на захранване, термични контакти (TK) за защита от прегряване, алармен изход, NO (отворен контакт) и NC (затворен контакт) входове за дистанционно стартиране / спиране (чрез превключвател отстрани на корпуса).
Серията регулатори ITRS9 имат нерегулируем изход за свързване на клапа, лампа и др.
Допълнителни спецификации и описание
Как се регулира скоростта на AC двигателите (TRIAC технология)?
Серията регулатори ITRS9 управлява скоростта на монофазни АС двигатели чрез намаляване на напрежението на двигателя чрез управление на фазовия ъгъл (технология TRIAC). Това означава, че този регулатор на скоростта е подходящ само за регулируеми по напрежение двигатели. Ако не сте сигурни дали избраният от Вас двигател е от този тип, най-добре е да се свържете с производителя. Тези регулатори намаляват шума, произведен от работата им с АС двигатели. Скоростта на вентилатора може да се настройва, чрез копчето на предния панел. В зависимост от типа на двигателя, при ниска скорост може да се долови лек бръмчащ шум от двигателя.
Как се управляват минималните и максималните обороти на двигателя?
Избора на минимална и максимална скорост на двигателя става чрез два вътрешни тримера, като това предоставя възможност за оптимизиране на диапазона на скоростта, който можете да зададете чрез въртящата се кнобка върху предния корпус на устройството и така да спестите значително количество енергия. Чрез задаването на достатъчно висока минимална скорост можете да предотвратите прегряването на двигателя при продължителна работа на ниска скорост. Ако не сте сигурни дали избраната от Вас скорост е препоръчителна за типа двигател, консултирайте се със специалист.
Как се осигурява защита на двигателя от прегряване (ТК контакти)?
Честата причина за прегряване а двигател по време на работа се дължи на вътрешна повреда. За да бъде открита повредата навреме, повечето двигатели имат ТК контакти за защита от прегряване, като функцията за наблюдение на TK следва да деактивира двигателя, за да предотврати трайна повреда. В този случай аларменият изход следва да бъде деактивиран (към аларменият изход можете да свържете допълнителен алармен модул или светлинен индикатор за работа, за да Ви извести в случай на проблем). В случай, че моторът не е оборудван с ТК контакти, свържете двете ТК клеми към регулатора, за да създадете нормална температура на работа на двигателя.
Как се управлява стартирането на AC вентилатори (Дистанционни входове и режими)?
Двата входа на регулатора на обороти ITRS9 са предназначени за дистанционно спиране или пускане на двигателя, като например, е възможно свързването на допълнителен превключвател или часовник към един от двата входа, за да стартирате двигателя. е. Налични са два пускови режима - бърз старт и нормален старт, които са вътрешно избираеми чрез джъмпер. При режим на бързо стартиране, двигателят започва да работи на максимални обороти, като от 8 до 10 секунди след старт, двигателят ще ускори към желаната максимална скорост. При режим на нормален (плавен) старт, двигателят започва да усилва скоростта до желаната максимална скорост от 8 до 10 секунди след стартиране.
Как функционира превключвателят за ВКЛ./ИЗКЛ. и може ли да бъде деактивиран?
От едната на регулатора на обороти ITRS9 ще намерите превключвател за включване и изключване на двигателя, като в позиция ON (ВКЛ.), превключвателят свети. За регулаторите от версия с 1,5 A и 3 A, има опция за изключване на превключвателя, ако пожелаете, като за да го направите, трябва да свържете захранващото напрежение към клеми L1 и N (не L и N). За повече информация, вижте диаграмите на свързване в монтажната инструкция и техническата спецификация, прикрепени към артикулния код на продукта.
Каква е целта и приложението на нерегулируемия изход (230V/2A)?
Когато двигателят не работи, нерегулируемият изход остава активен. Когато е включен, напрежението следва да е 230 волта, а когато е изключен - 0 волта. Максималният ток за този изход е 2 A. Предназначен е за управление на допълнителен индикатор за работа, отваряне или затваряне на клапа, превключване на външно реле и др. Когато вентилаторът спре, клапата е затворена, а когато работи - клапата е отворена.
Какви са характеристиките на корпуса и изискванията за монтаж (IP54)?
Серията регулатори на обороти са предназначени за монтаж върху равна повърхност в закрити помещения. Преди експлоатация се уверете се, че около устройството има достатъчно място за охлаждане. Препоръчваме Ви да бъда монтиран на хладно място, далеч от пряка слънчева светлина. Корпусът е изработен от висококачествена r-ABS VO (UL94) пластмаса, като материала на изработка е устойчив на пожари, много здрав и подсилен срещу удари със степен на защита IP54 срещу прах и влага.
