Variateur de vitesse électronique 1,5 A | marche-arrêt à distance
Description du produit
Ce variateur est conçu pour réguler les moteurs monophasés à tension contrôlée jusqu'à 1,5 A. Il assure un contrôle précis de la vitesse du ventilateur via une sortie de tension réglable en continu et dispose d'une détection d'alimentation automatique dans la plage de 110-240 VCA / 50-60 Hz, ce qui en fait une solution idéale pour les systèmes CVC.
Afin de garantir une sécurité et un contrôle accrus, le dispositif comporte des contacts thermiques pour la protection du moteur et dispose d'entrées pour le Démarrage/Arrêt, ou bien Start/Stop, à distance. Il est également possible de sélectionner les modes de Démarrage impulsionnel (Kick-start) et Démarrage progressif (Soft-start) via un cavalier. Le régulateur offre un retour visuel clair grâce à un interrupteur Marche/Arrêt, ou bien ON/OFF illuminé, des indicateurs LED et une sortie d'alarme.
La vitesse minimale et la vitesse maximale sont ajustables via des trimmers internes, qui donnent la possibilité d'affiner les performances. Une sortie non régulée est également incluse pour garantir l'alimentation de dispositifs supplémentaires tels que des vannes ou des lampes.
Spécifications et descriptions supplémentaires
Comment ce variateur régule-t-il la vitesse du moteur CA ?
Ce régulateur de vitesse de ventilateur régule la vitesse des moteurs AC monophasés en réduisant la tension du moteur. La tension du moteur est réduite via le contrôle par angle de phase (technologie TRIAC). Cela veut dire que ce variateur de vitesse ne convient qu'aux moteurs à tension contrôlable. Si vous n'êtes pas certain que votre moteur soit à tension contrôlable, il est préférable de contacter le fabricant du moteur. Ce régulateur de vitesse fonctionne de manière complètement silencieuse. La vitesse du ventilateur peut être réglée via le bouton sur le panneau avant. Selon le type de moteur, un bourdonnement du moteur pourrait se générer à basse vitesse.
Comment les vitesses minimale et maximale du ventilateur sont-elles optimisées ?
Les vitesses minimale et maximale sélectionnables du moteur peuvent être ajustées via deux trimmers internes. Cela permet d'optimiser la plage de vitesse accessible via le bouton sur le panneau avant. En optimisant la plage de vitesse, toute surcapacité du ventilateur peut être compensée. En réglant la vitesse minimale suffisamment haut, la surchauffe du moteur lors d'un fonctionnement prolongé à basse vitesse peut être prévenue. Afin de connaître la plage de vitesse autorisée pour votre moteur il convient de consulter le fabricant du moteur.
Comment le régulateur ITRS9 assure-t-il la protection du moteur ?
Lorsqu'un moteur CA tombe en panne, c'est souvent dû à une surchauffe. Afin de détecter la surchauffe du moteur à temps, certains moteurs sont équipés de contacts thermiques ou bien des CT. Ces contacts thermiques mesurent la température dans les enroulements du moteur. Les régulateurs de vitesse de ventilateur ITR9S sont susceptibles de surveiller les contacts thermiques du moteur. En cas de surchauffe du moteur, la fonction de surveillance CT désactive le moteur pour prévenir les endommagements permanents au moteur. Dans ce cas, la sortie d'alarme sera activée. À titre d'exemple : un bipeur (buzzer) ou un indicateur lumineux externe peuvent être connectés à la sortie d'alarme pour signaler des problèmes de moteur. Si le moteur ne dispose pas de contacts CT, il faut ponter les deux bornes CT du régulateur ITRS9 pour simuler une température normale du moteur.
Quelles sont les options de contrôle à distance et de démarrage disponibles ?
Les deux entrées peuvent être utilisées pour démarrer ou arrêter le moteur à distance. À titre d'exemple, il est bien possible de connecter un commutateur à distance ou une horloge externe à l'une des deux entrées pour démarrer le moteur. Il existe deux méthodes différentes pour démarrer le moteur : accélération par Démarrage impulsionnel (Kickstart) ou Démarrage progressif (Softstart). Celles-ci peuvent être sélectionnées via un cavalier interne. Le démarrage impulsionnel démarrera le moteur à vitesse maximale. Après 8 à 10 secondes, le moteur décélérera vers la vitesse du ventilateur demandée. Le démarrage progressif accélérera le moteur progressivement à partir de l'arrêt vers la vitesse du ventilateur demandée. La durée de ce temps d'accélération est d'environ 8 à 10 secondes.
Comment fonctionne l'interrupteur Marche (ON) / Arrêt (OFF) et peut-il être désactivé ?

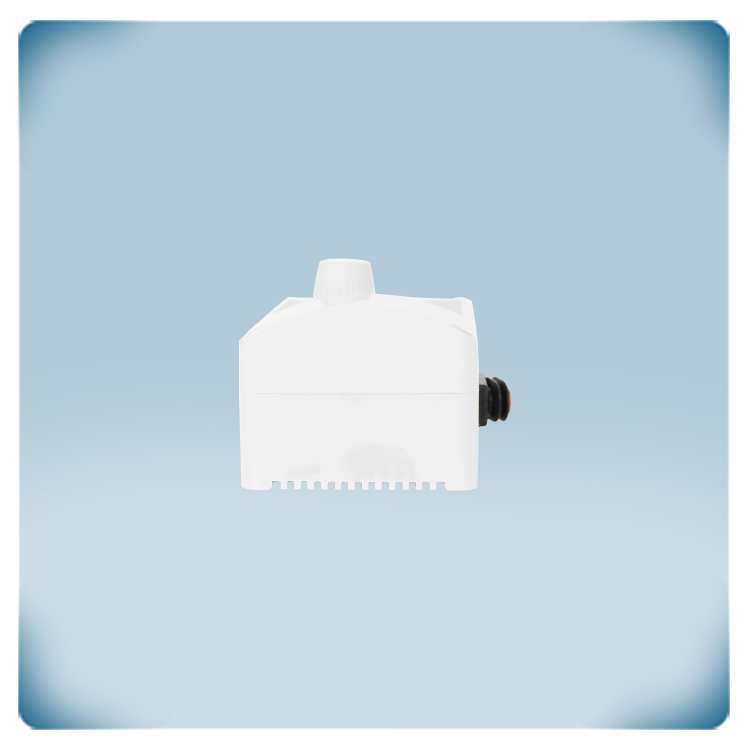

Avec l'interrupteur Marche (ON) / Arrêt (OFF) illuminé sur le côté, le dispositif peut être mis sous tension ou coupé. En position MARCHE, ou bien ON, l'interrupteur est illuminé. Pour la série ITR-9 de 1,5 A et 3 A, l'interrupteur Marche (ON) / Arrêt (OFF) peut être désactivé si nécessaire. Pour désactiver l'interrupteur Marche (ON) / Arrêt (OFF), connectez l'alimentation électrique via les bornes L1 et N (et non via L et N). Veuillez-vous référer au manuel pour plus de détails.
Quel est le but et l'application de la sortie non régulée ?
Lorsque le moteur est activé, la sortie non régulée est active. Étant donné que cette sortie est soit MARCHE, ou bien ON (230 Volts), soit Arrêt, ou bien OFF (0 Volt), elle est appelée « sortie non régulée ». Le courant maximal de cette sortie est de 2 A. En général, elle est utilisée pour contrôler un indicateur de fonctionnement externe, un registre, un relais externe, etc. Par exemple, lorsque le ventilateur s'arrête, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
Quelles sont les directives d'installation et les caractéristiques du boîtier ?

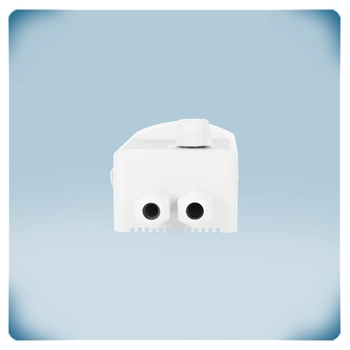

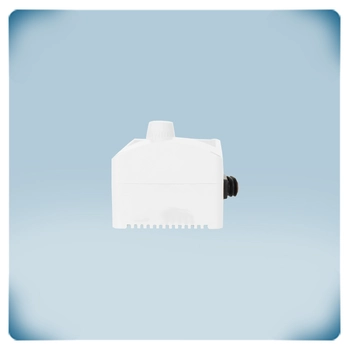

Ce variateur de vitesse de ventilateur peut être installé sur un mur ou sur un panneau à l'intérieur. Assurez-vous que le régulateur de vitesse de ventilateur puisse se refroidir suffisamment. Il est préférable de l'installer dans un endroit tempéré, préférablement loin de la lumière du soleil. Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très résistant et offre une bonne protection contre les chocs. Il bénéficie d'une protection IP54 contre la pénétration de la poussière et de l'eau.
