CE Komformität Erklärung
Modbus Abzweigsdose für Wandmontage
Produktbeschreibung

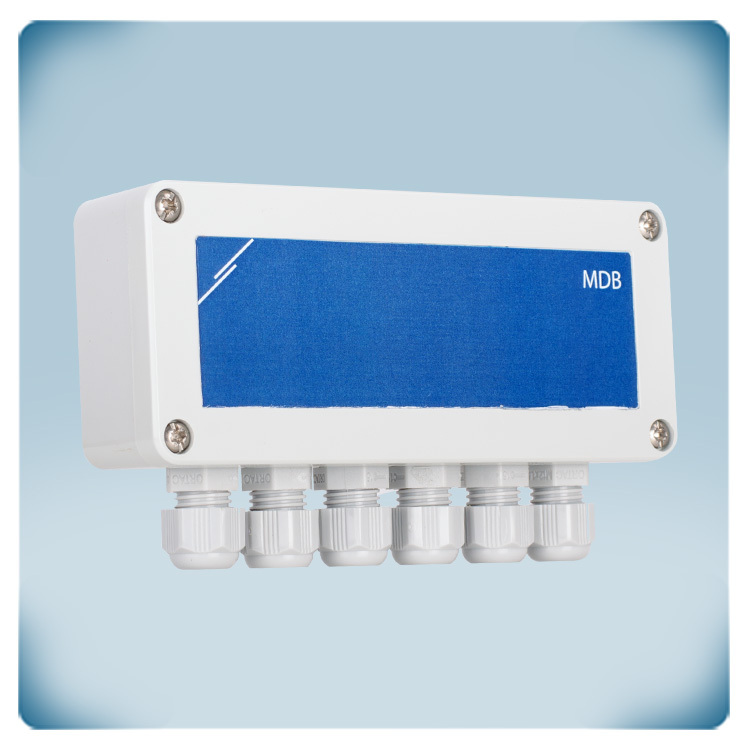

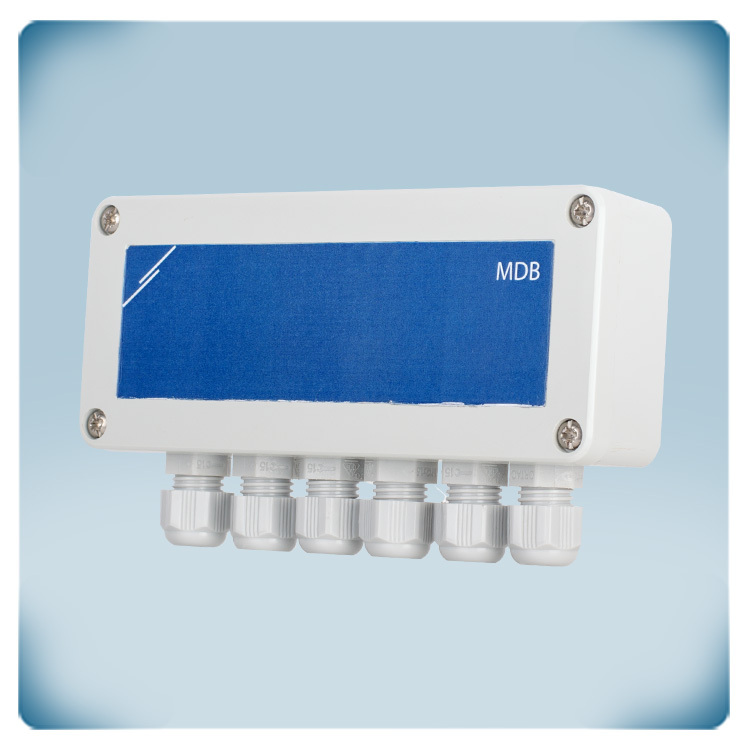

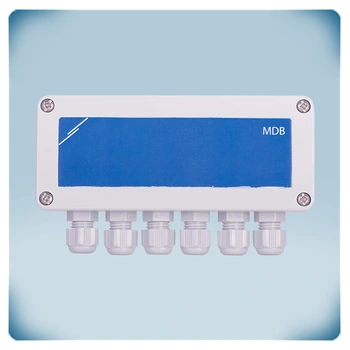

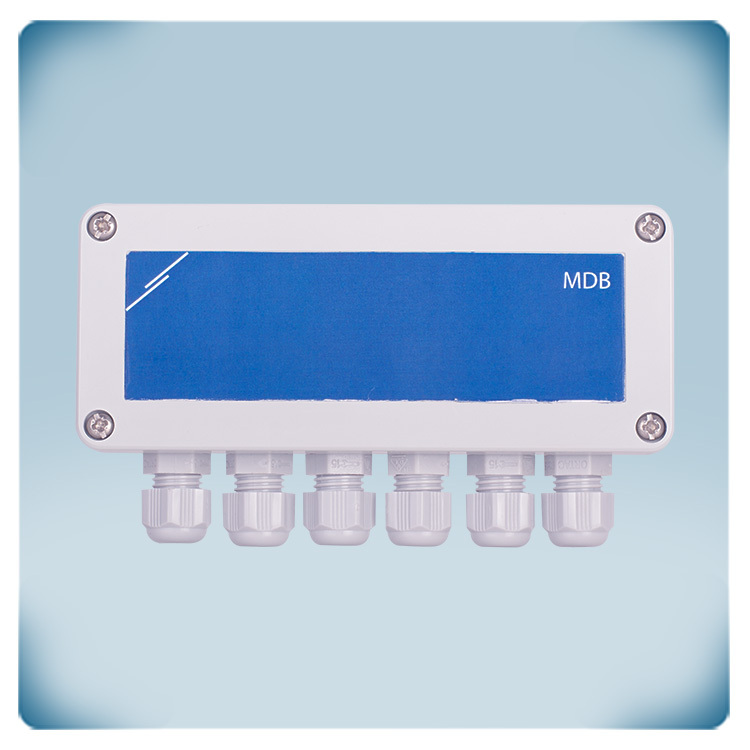

MDB-M-6 ist eine Verteilerdose mit sechs RJ45 Buchsen. Es können bis 6 UTP Kabel angeschlossen werden. Auf diese Weise können Sentera Geräte mit einander verbunden werden. Über den Sentera PoM-Anschluss werden sowohl die Modbus-RTU-Kommunikation als auch die 24-VDC-Spannungsversorgung verteilt. Diese sechs RJ45-Buchsen sind intern angeschlossen (Parallelschaltung).
Das Gehäuse haten einen IP65 Schutzgrad und ist geeignet für Aufputzmontage.
Zusätzliche Spezifikationen und Beschreibung
Was macht dieses Gerät genau?
Dieser Power-over-Modbus-Anschluss- oder Verteilerdose wird zur Verteilung von Modbus-RTU-Kommunikationsdaten und 24 VDC zwischen Sentera-Geräten verwendet. Er kombiniert Stromverteilung und Modbus-Kommunikation in einem einzigen Gehäuse und ermöglicht so eine Vereinfachung der Verkabelung und Installation in Umgebungen, in denen sowohl Strom als auch Modbus-Kommunikation erforderlich sind.

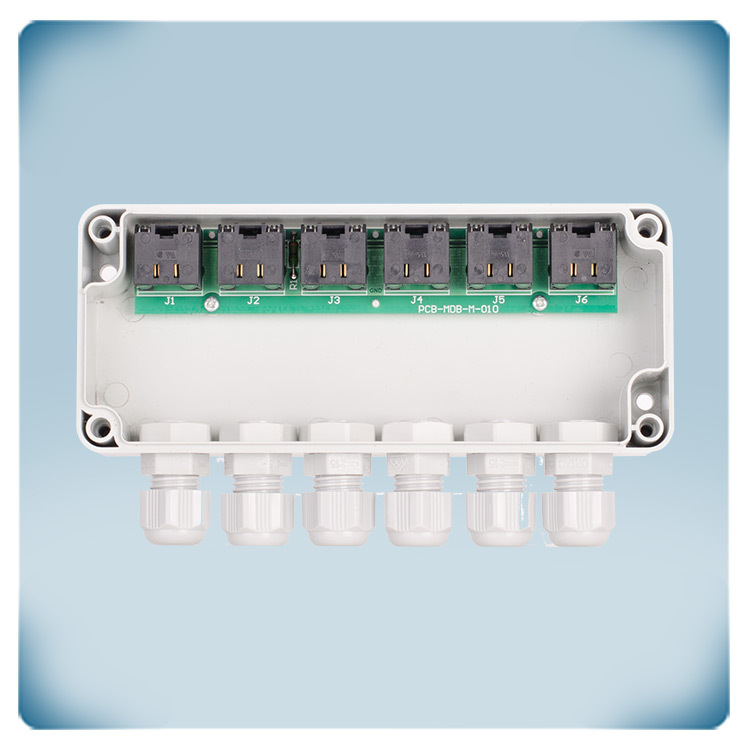

Sechs RJ45 Buchsen
Die Anschlussdose enthält 6 Buchsen zum Einstecken von Steckern für die Verteilung der elektrischen Energie an die angeschlossenen Geräte, wie z. B. Sensoren, Stellantriebe oder Steuerungen von Sentera, die für die in der Industrie übliche Niederspannungs-Gleichstromversorgung ausgelegt sind.
Außerdem ermöglicht es den angeschlossenen Modbus-Geräten innerhalb des Netzwerks die Kommunikation mit einem Modbus-Master oder anderen Geräten.

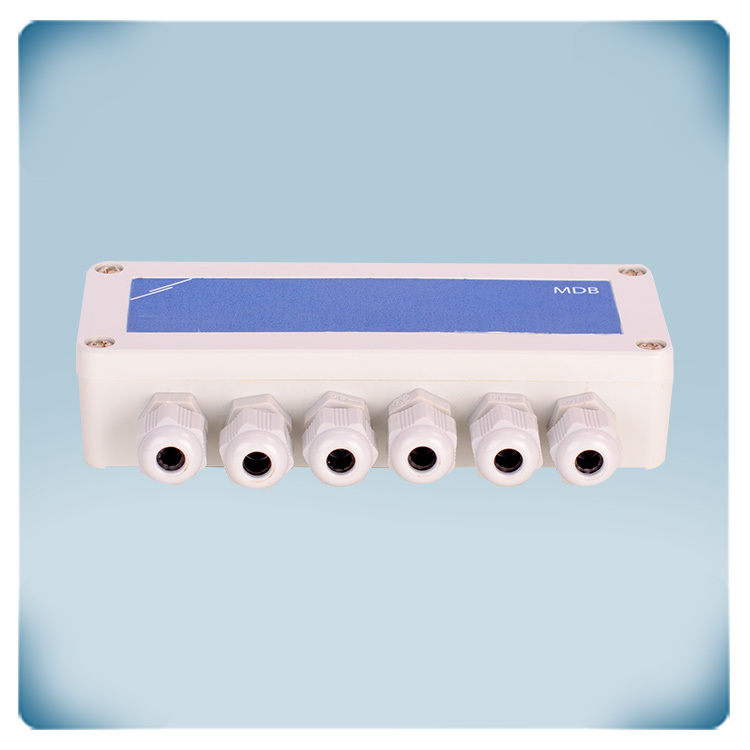

Seine 6 Kabelverschraubungen führen die Kabel sicher und schützen sie. Dies ist besonders wichtig in industriellen Umgebungen, in denen die Kabel mechanischer Belastung und rauen Bedingungen ausgesetzt sind.
Mit diesem Gerät entfällt die Notwendigkeit, jedes einzelne Gerät separat über ein separates 24-VDC-Versorgungsmodul zu versorgen, was nicht nur zur Kosteneffizienz beiträgt, sondern auch für einen Anschlussschutz und ein geordnetes Aussehen Ihres Systems sorgt.
Gehäuse für anspruchsvolle Umgebungen geeignetDas Gehäuse des MDB-M-6 ist aus r-ABS VO (UL94) Kunststoff gefertigt. Dieses Material ist für seine flammhemmenden Eigenschaften bekannt. Es ist widerstandsfähig gegen Feuer und erlischt selbst, wenn es einer Flammenquelle ausgesetzt wird. Es ist außerdem langlebig und bietet einen guten Schutz gegen Stöße, so dass es sich für den Schutz elektronischer oder elektrischer Komponenten eignet.
Das Gehäuse ist mit der Schutzart IP65 eingestuft. Das bedeutet, dass es einen hohen Schutzgrad gegen das Eindringen von Staub und Wasser bietet. In Industrie- und Außenumgebungen gewährleistet die Schutzart IP65, dass der Inhalt des Gehäuses vor schädlichen Umwelteinflüssen geschützt ist.
Das Gehäuse ist für die Wandmontage ausgelegt und eignet sich daher für eine Vielzahl von Anwendungen, bei denen es sicher an einer Wand oder vertikalen Fläche befestigt werden muss. Dies kann in industriellen Umgebungen, in der Gebäudeinfrastruktur oder in jeder Situation sein, in der Sie Elektronik oder Geräte schützen und unterbringen möchten.
Um die Langlebigkeit und die hervorragenden Eigenschaften der Gehäuse zu gewährleisten, stellt Sentera die Gehäuse im eigenen Haus her und überwacht und prüft ständig ihre Eigenschaften.
Crimpen des UTP-Kabels
Um die hohe IP-Schutzart des Gehäuses beizubehalten und die Anschlüsse vor Stößen oder ungünstigen Umgebungsbedingungen wie Staub oder hoher Luftfeuchtigkeit zu schützen, empfehlen wir, die Kabel durch die Kabelverschraubungen des Gehäuses zu führen und sie erst dann zu crimpen, anstatt die werkseitig gecrimpten Kabel mit umspritzten RJ45-Steckern zu verwenden (die zwar auch funktionieren, bei denen aber zuerst die Kabelverschraubungen entfernt werden müssen, was den Vorgang komplizierter machen würde).
Nachdem Sie die gecrimpten Kabel in die RJ45-Buchsen eingesteckt haben, ziehen Sie die Verschraubungen fest, um das Eindringen von Partikeln oder Wasser zu verhindern. Nach dem Einschalten leuchtet standardmäßig die grüne LED auf der linken Seite jeder der sechs Buchsen grün auf, um anzuzeigen, dass eine Spannung erkannt wurde.
Wenn Sie sich fragen, wie Sie Ihr Kabel crimpen sollen, können Sie sich unser Video-Tutorial ansehen oder einfach die Dokumentation zu Ihrem Produkt konsultieren.
