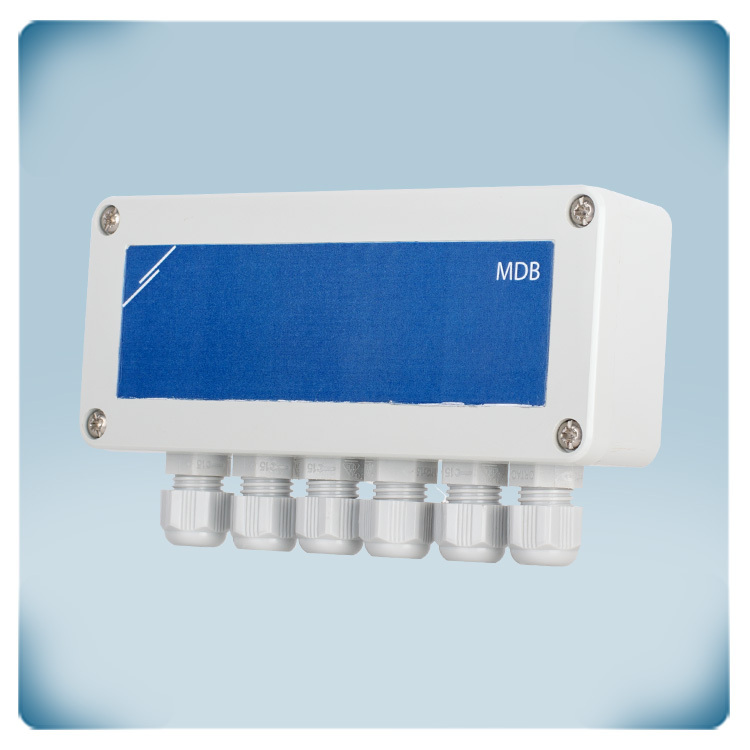

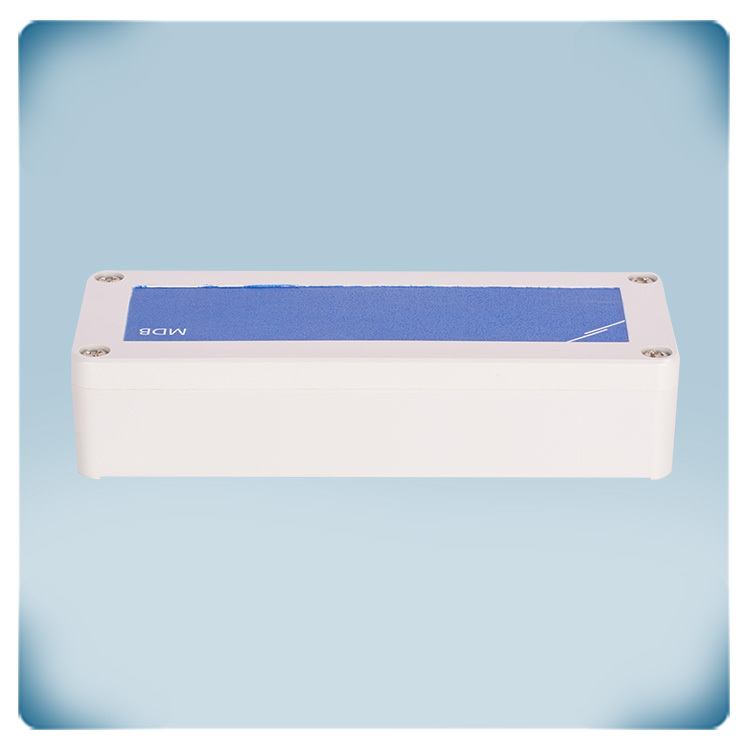

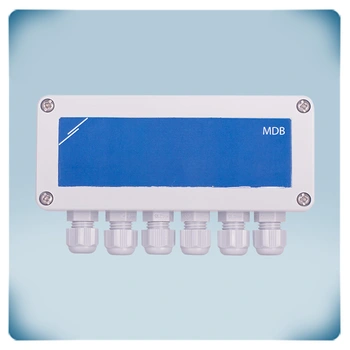

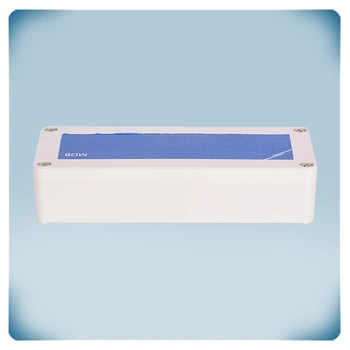

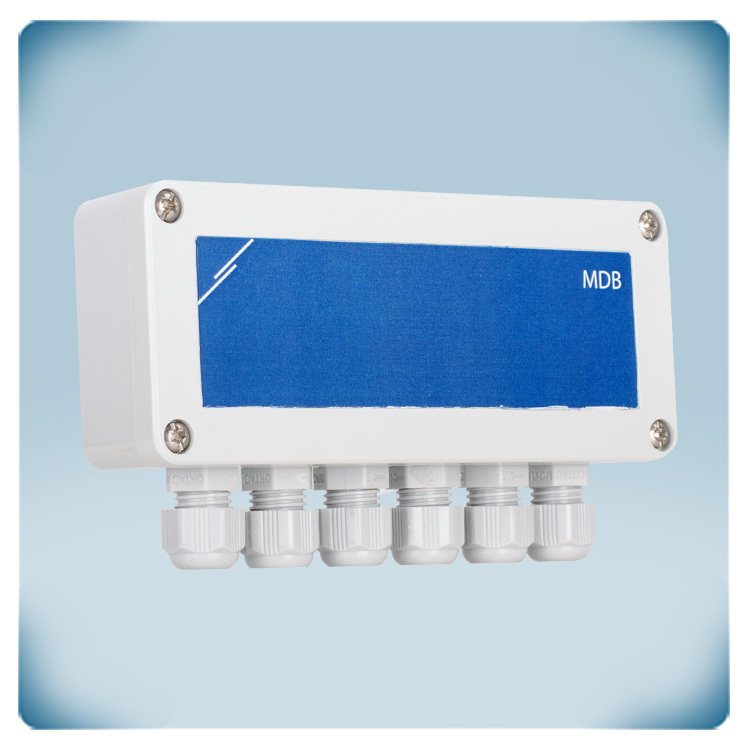

Dağıtım kutusu | duvara monte
Ürün açıklaması

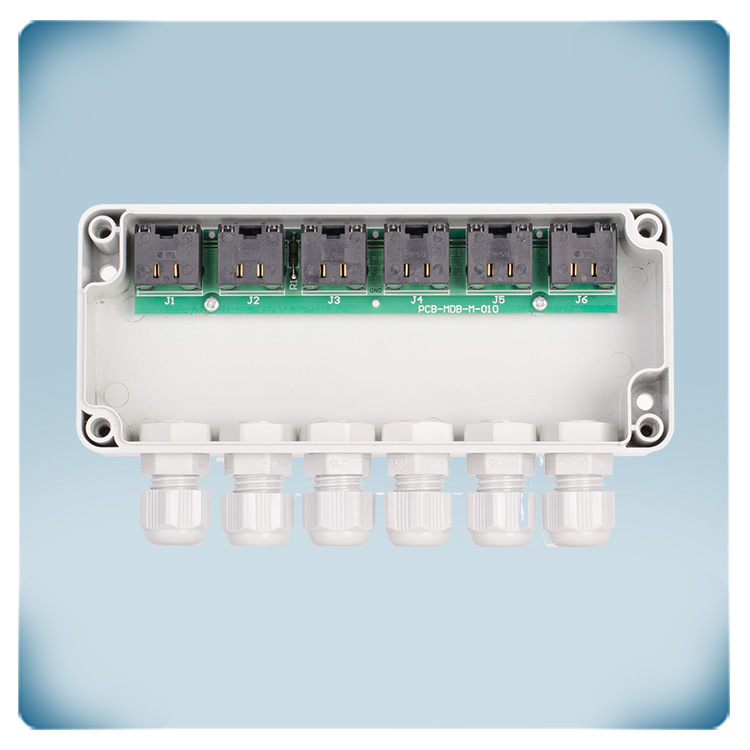

Bu Modbus RTU dağıtım kutusu altı adet RJ45 soketine sahiptir.Bu soketler dahili olarak bağlanmıştır (paralel bağlantı).
Modbus RTU iletişimini ve 24 VDC güç kaynağını bağlı cihazlar arasında dağıtır ve Sentera cihazlarını birbirine bağlamak için kullanılır. Sentera PoM bağlantısı aracılığıyla, hem Modbus RTU iletişimi hem de 24 VDC güç kaynağı, RJ45 konektörlü tek bir UTP kablosu aracılığıyla dağıtılır.
Plastik muhafaza, toz ve su girişine karşı IP65 koruma sağlar. Duvara monte edilebilir.
Ek özellikler ve açıklama
Ne işe yarar
Bu Modbus üzerinden Güç bağlantı veya dağıtım kutusu, Sentera cihazları arasında Modbus RTU iletişim verilerini ve 24 VDC'yi dağıtmak için kullanılır. Güç dağıtımını ve Modbus iletişimini tek bir muhafazada birleştirir, böylece hem güç hem de Modbus iletişiminin gerekli olduğu ortamlarda kablolama ve kurulumun basitleştirilmesine olanak tanır.
Altı adet RJ45 soketi
Bağlantı kutusu, Sentera'nın endüstriyel ortamlarda yaygın olarak kullanılan düşük voltajlı DC gücü için tasarlanmış sensörleri,
aktüatörleri veya kontrolörleri gibi bağlı cihazlara elektrik gücü dağıtmak için gerekli konektörleri takmak üzere 6 soket içerir.
Ayrıca ağ içindeki bağlı Modbus cihazlarının bir Modbus master veya diğer cihazlarla iletişim kurmasını sağlar.

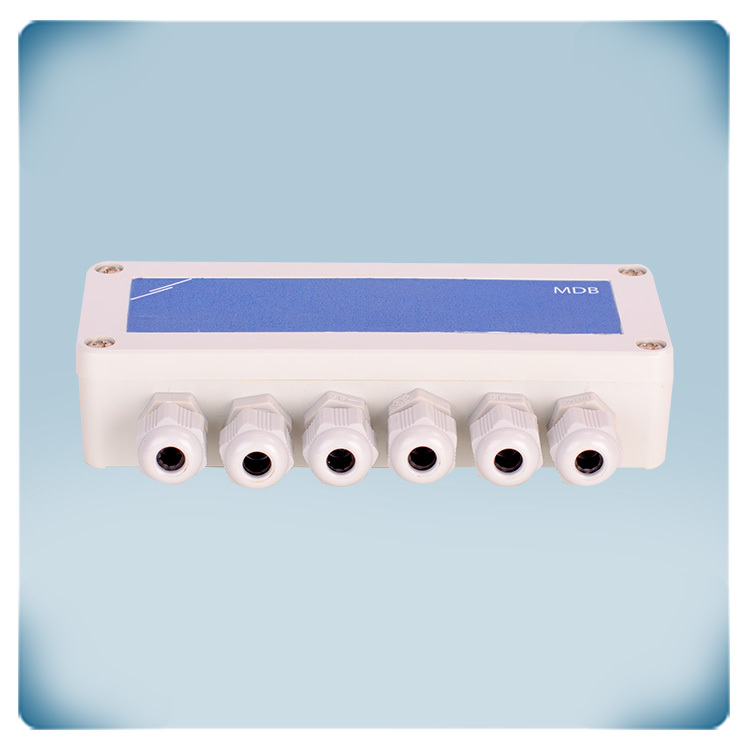

6 kablo rakoru kabloları güvenli bir şekilde yönlendirir ve korur. Bu özellikle kabloların mekanik gerilime ve zorlu koşullara maruz kaldığı endüstriyel ortamlarda önemlidir.
Bu cihaz, ayrı bir güç 24 VDC besleme modülü kullanarak her bir cihazı ayrı ayrı besleme ihtiyacını ortadan kaldırır,
bu da yalnızca maliyet etkinliğine katkıda bulunmakla kalmaz, aynı zamanda bağlantı koruması ve sisteminize düzenli bir görünüm kazandırır.
Zorlu ortamlar için uygun muhafaza
MDB-M-6'nın muhafazası r-ABS VO (UL94) plastikten yapılmıştır. Bu malzeme özellikle alev geciktirici özelliğiyle bilinmektedir.
Alev almaya karşı dayanıklıdır ve bir alev kaynağına maruz kalmadurumunda kendi kendine söner.
Ayrıca dayanıklıdır ve darbelere karşı iyi koruma sağlayarak elektronik veya elektrikli bileşenleri korumak için uygun hale getirir.
Muhafaza IP65 koruma seviyesi ile derecelendirilmiştir. Bu, toz ve su girişine karşı yüksek derecede koruma sağladığı anlamına gelir.
Endüstriyel ve dış ortamlarda IP65 derecesi, muhafazanın içindeki içeriğin zararlı çevresel faktörlerden korunmasını sağlar.
Muhafaza duvara montaj için tasarlanmıştır, bu da onu bir duvara veya dikey yüzeye güvenli bir şekilde tutturmanız gereken çeşitli uygulamalar için uygun hale getirir.
Bu onu endüstriyel ortamlarda, bina altyapısında veya elektronik cihazları veya ekipmanları korumak istediğiniz herhangi bir durumda kullanmanıza olanak tanır.
Dahası, muhafazaların uzun hizmet ömrünü ve ek özelliklerini garanti etmek için Sentera muhafazaları kendi bünyesinde üretmektedir.
UTP kablosunu kalıplamak
Muhafazanın yüksek IP derecesini korumak ve bağlantıları herhangi bir darbeden veya toz veya yüksek nem gibi olumsuz ortam koşullarından korumak için,
fabrikada kalıplanmış RJ45 konektörlü kıvrımlı kabloları kullanmak yerine kabloları kutunun kablo rakorlarından geçirmenizi ve bu adımdan sonra kabloyu kıvırmanızı
tavsiye ederiz (bu da işe yarar, ancak önce kablo rakorlarının çıkarılmasını gerektirir ve bu işlemi daha karmaşık hale getirir). Kıvrımlı kabloları RJ45 soketlerine taktıktan sonra, herhangi bir parçacık veya su girişini önlemek için rakorları sıkın. Güç verildiğinde, standart olarak, altı soketin her birinin solundaki yeşil LED, voltajın algılandığını göstermek için yeşil renkte yanacaktır. Kablonuzu nasıl kıvıracağınızı merak ediyorsanız, eğitim videomuzu izleyebilir veya ürünlerinizin belgelerine başvurabilirsiniz.
Bu Modbus üzerinden Güç bağlantı veya dağıtım kutusu, Sentera cihazları arasında Modbus RTU iletişim verilerini ve 24 VDC'yi dağıtmak için kullanılır. Güç dağıtımını ve Modbus iletişimini tek bir muhafazada birleştirir, böylece hem güç hem de Modbus iletişiminin gerekli olduğu ortamlarda kablolama ve kurulumun basitleştirilmesine olanak tanır.
Altı adet RJ45 soketi
Bağlantı kutusu, Sentera'nın endüstriyel ortamlarda yaygın olarak kullanılan düşük voltajlı DC gücü için tasarlanmış sensörleri,
aktüatörleri veya kontrolörleri gibi bağlı cihazlara elektrik gücü dağıtmak için gerekli konektörleri takmak üzere 6 soket içerir.
Ayrıca ağ içindeki bağlı Modbus cihazlarının bir Modbus master veya diğer cihazlarla iletişim kurmasını sağlar.
6 kablo rakoru kabloları güvenli bir şekilde yönlendirir ve korur. Bu özellikle kabloların mekanik gerilime ve zorlu koşullara maruz kaldığı endüstriyel ortamlarda önemlidir.
Bu cihaz, ayrı bir güç 24 VDC besleme modülü kullanarak her bir cihazı ayrı ayrı besleme ihtiyacını ortadan kaldırır,
bu da yalnızca maliyet etkinliğine katkıda bulunmakla kalmaz, aynı zamanda bağlantı koruması ve sisteminize düzenli bir görünüm kazandırır.
Zorlu ortamlar için uygun muhafaza
MDB-M-6'nın muhafazası r-ABS VO (UL94) plastikten yapılmıştır. Bu malzeme özellikle alev geciktirici özelliğiyle bilinmektedir.
Alev almaya karşı dayanıklıdır ve bir alev kaynağına maruz kalmadurumunda kendi kendine söner.
Ayrıca dayanıklıdır ve darbelere karşı iyi koruma sağlayarak elektronik veya elektrikli bileşenleri korumak için uygun hale getirir.
Muhafaza IP65 koruma seviyesi ile derecelendirilmiştir. Bu, toz ve su girişine karşı yüksek derecede koruma sağladığı anlamına gelir.
Endüstriyel ve dış ortamlarda IP65 derecesi, muhafazanın içindeki içeriğin zararlı çevresel faktörlerden korunmasını sağlar.
Muhafaza duvara montaj için tasarlanmıştır, bu da onu bir duvara veya dikey yüzeye güvenli bir şekilde tutturmanız gereken çeşitli uygulamalar için uygun hale getirir.
Bu onu endüstriyel ortamlarda, bina altyapısında veya elektronik cihazları veya ekipmanları korumak istediğiniz herhangi bir durumda kullanmanıza olanak tanır.
Dahası, muhafazaların uzun hizmet ömrünü ve ek özelliklerini garanti etmek için Sentera muhafazaları kendi bünyesinde üretmektedir.
UTP kablosunu kalıplamak
Muhafazanın yüksek IP derecesini korumak ve bağlantıları herhangi bir darbeden veya toz veya yüksek nem gibi olumsuz ortam koşullarından korumak için,
fabrikada kalıplanmış RJ45 konektörlü kıvrımlı kabloları kullanmak yerine kabloları kutunun kablo rakorlarından geçirmenizi ve bu adımdan sonra kabloyu kıvırmanızı
tavsiye ederiz (bu da işe yarar, ancak önce kablo rakorlarının çıkarılmasını gerektirir ve bu işlemi daha karmaşık hale getirir). Kıvrımlı kabloları RJ45 soketlerine taktıktan sonra, herhangi bir parçacık veya su girişini önlemek için rakorları sıkın. Güç verildiğinde, standart olarak, altı soketin her birinin solundaki yeşil LED, voltajın algılandığını göstermek için yeşil renkte yanacaktır. Kablonuzu nasıl kıvıracağınızı merak ediyorsanız, eğitim videomuzu izleyebilir veya ürünlerinizin belgelerine başvurabilirsiniz.
