Scatola di derivazione | montaggio a parete
Descrizione del prodotto

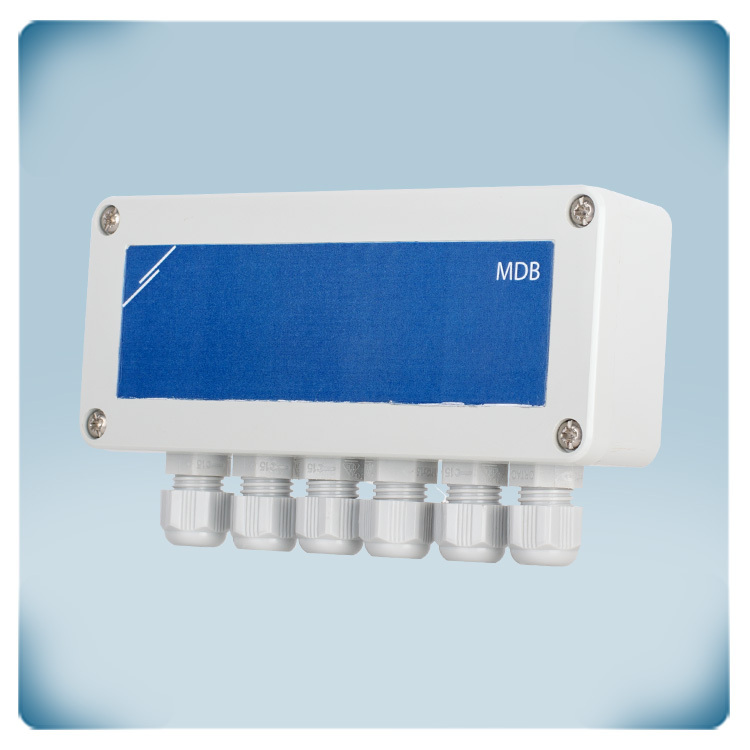

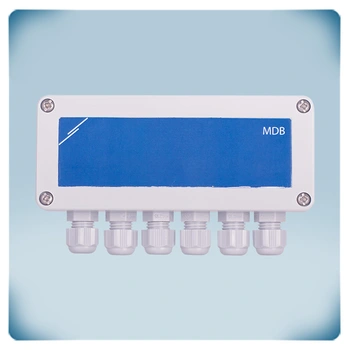

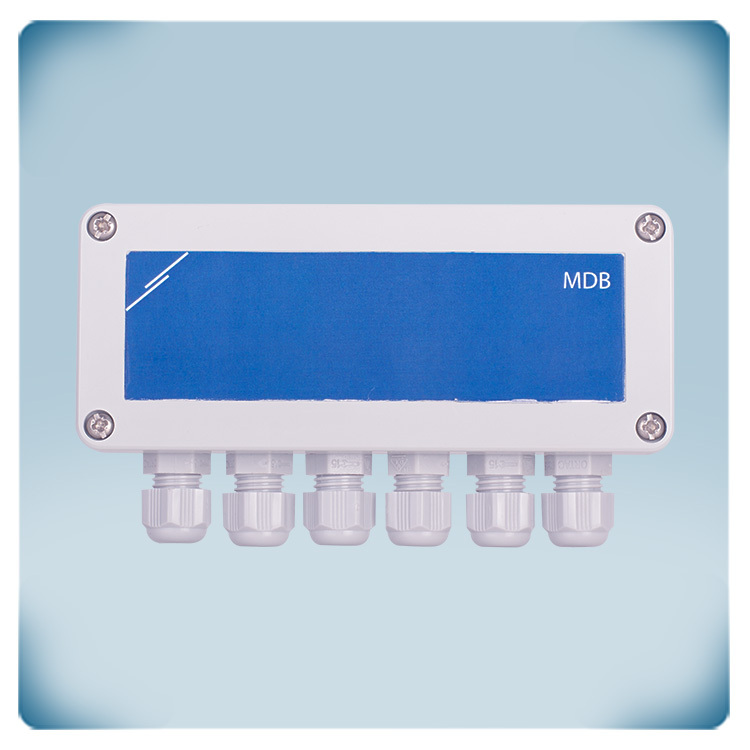

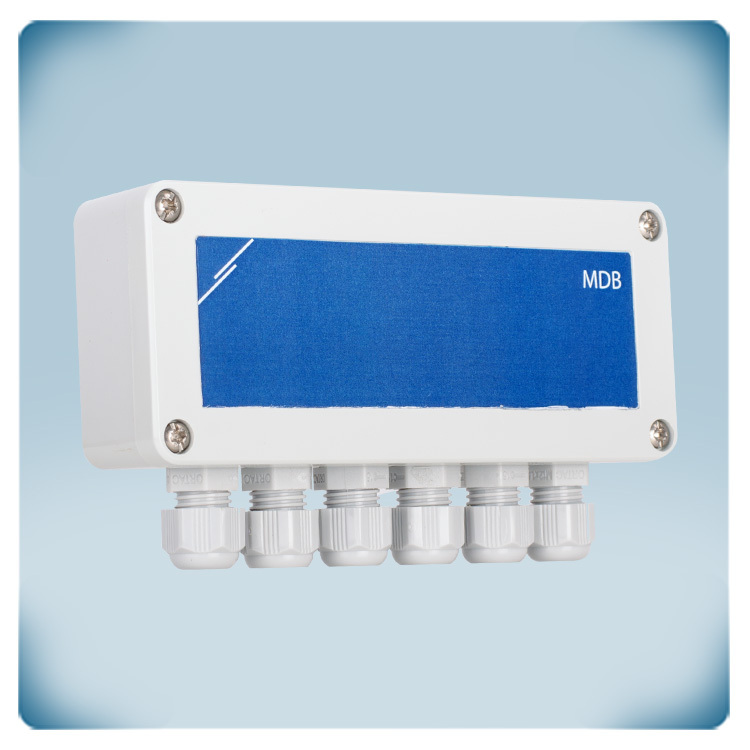

Questa scatola di derivazione Modbus RTU offre sei prese RJ45. Distribuisce la comunicazione Modbus RTU e l'alimentazione 24 VDC tra i dispositivi collegati. Viene utilizzato per interconnettere i dispositivi Sentera. Tramite la connessione Sentera PoM, sia la comunicazione Modbus RTU che l'alimentazione 24 VDC vengono distribuite tramite un unico cavo UTP con connettore RJ45. Queste sei prese RJ45 sono collegate internamente (connessione parallela). Il contenitore in plastica offre una protezione IP65 contro l'ingresso di polvere e acqua. Può essere montato a parete.
Specifiche e descrizioni aggiuntive
Cosa fa
Questo connettore o scatola di distribuzione Power over Modbus viene utilizzato per distribuire i dati di comunicazione Modbus RTU e 24 VDC tra i dispositivi Sentera. Combina la distribuzione dell'alimentazione e la comunicazione Modbus in un unico involucro, consentendo così la semplificazione del cablaggio e dell'installazione in ambienti in cui sono richiesti sia l'alimentazione che la comunicazione Modbus.
Scatola di distribuzione MDB con cavi RJ45
Questo connettore o scatola di distribuzione Power over Modbus viene utilizzato per distribuire i dati di comunicazione Modbus RTU e 24 VDC tra i dispositivi Sentera. Combina la distribuzione dell'alimentazione e la comunicazione Modbus in un unico involucro, consentendo così la semplificazione del cablaggio e dell'installazione in ambienti in cui sono richiesti sia l'alimentazione che la comunicazione Modbus.
Scatola di distribuzione MDB con cavi RJ45

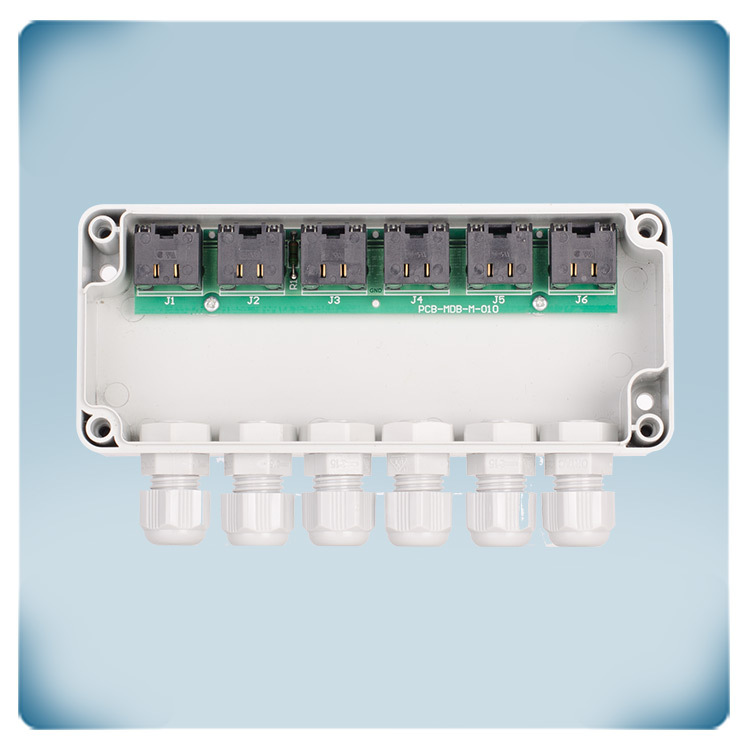

Sei prese RJ45
La scatola di giunzione include 6 prese per il collegamento di connettori per la distribuzione di energia elettrica ai dispositivi collegati, come i sensori, gli attuatori o i controller Sentera progettati per l'alimentazione a bassa tensione CC comunemente utilizzata in ambito industriale.
Consente inoltre ai dispositivi Modbus collegati all'interno della rete di comunicare con un master Modbus o altri dispositivi.

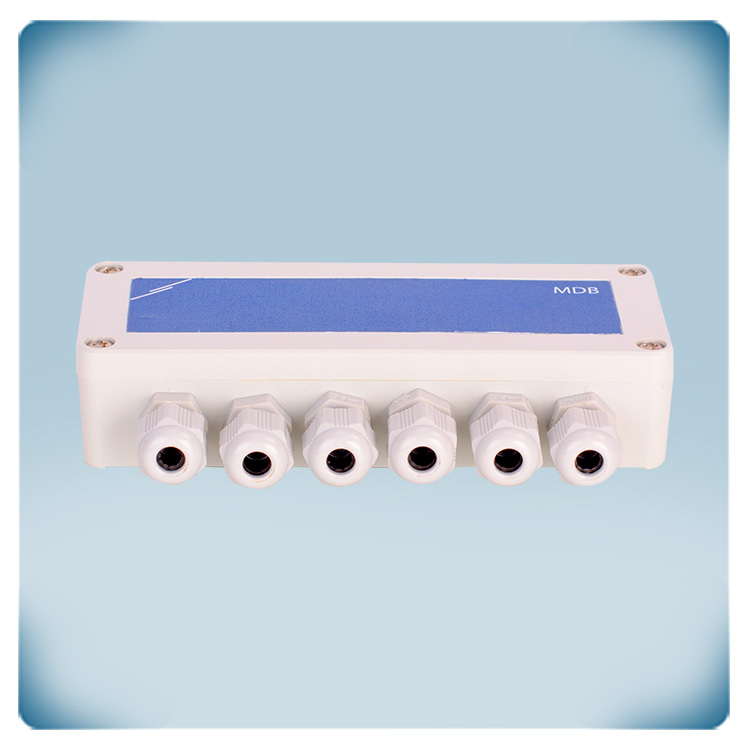

I suoi 6 pressacavi instradano e proteggono i cavi in modo sicuro. Ciò è particolarmente importante in ambienti industriali dove i cavi sono esposti a sollecitazioni meccaniche e condizioni difficili.
Questo dispositivo elimina la necessità di alimentare ogni singolo dispositivo separatamente utilizzando un modulo di alimentazione separato a 24 V CC, il che non solo contribuisce all'economicità, ma garantisce anche la protezione delle connessioni e un aspetto ordinato al sistema.
La scatola di giunzione include 6 prese per il collegamento di connettori per la distribuzione di energia elettrica ai dispositivi collegati, come i sensori, gli attuatori o i controller Sentera progettati per l'alimentazione a bassa tensione CC comunemente utilizzata in ambito industriale.
Consente inoltre ai dispositivi Modbus collegati all'interno della rete di comunicare con un master Modbus o altri dispositivi.
I suoi 6 pressacavi instradano e proteggono i cavi in modo sicuro. Ciò è particolarmente importante in ambienti industriali dove i cavi sono esposti a sollecitazioni meccaniche e condizioni difficili.
Questo dispositivo elimina la necessità di alimentare ogni singolo dispositivo separatamente utilizzando un modulo di alimentazione separato a 24 V CC, il che non solo contribuisce all'economicità, ma garantisce anche la protezione delle connessioni e un aspetto ordinato al sistema.
Contenitore adatta ad ambienti difficili
Il contenitore dell'MDB-M-6 è realizzata in plastica r-ABS VO (UL94). Questo materiale è noto per le sue proprietà ignifughe. È resistente al fuoco e si autoestingue se esposto a una fonte di fiamma. È anche durevole e offre una buona protezione dagli urti, rendendolo adatto alla protezione di componenti elettronici o elettrici.
Il contenitore è classificato con un livello di protezione IP65. Ciò significa che offre un elevato grado di protezione contro l'ingresso di polvere e acqua. In ambienti industriali e esterni, la classificazione IP65 garantisce che il contenuto all'interno dell'involucro sia protetto da fattori ambientali dannosi.

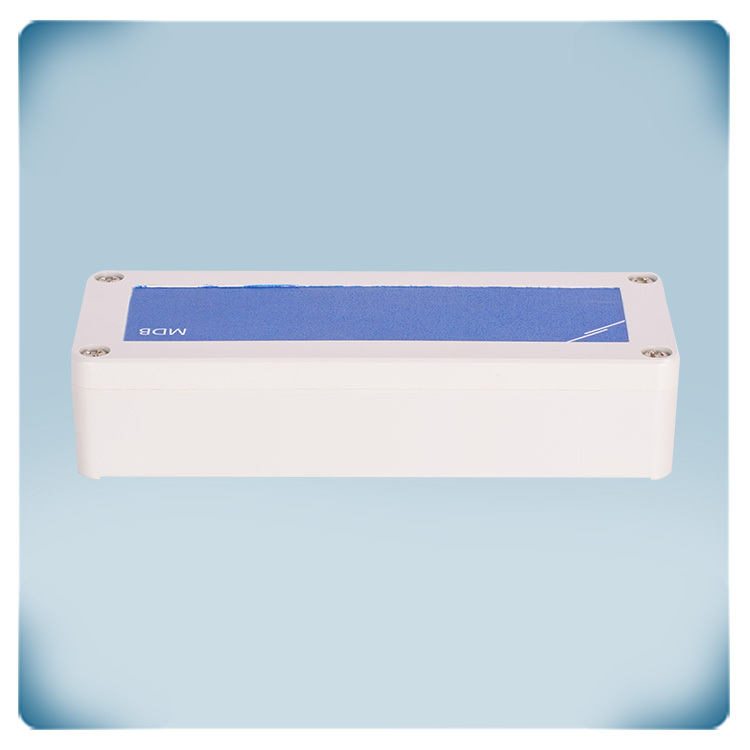

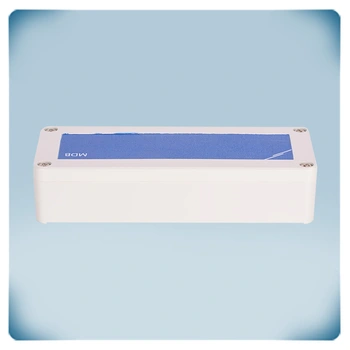

Il contenitore è progettato per il montaggio a parete, il che lo rende adatto a una varietà di applicazioni in cui è necessario fissarlo saldamente a una parete o a una superficie verticale. Ciò potrebbe avvenire in contesti industriali, infrastrutture edilizie o qualsiasi situazione in cui si desideri proteggere e alloggiare apparecchiature elettroniche o attrezzature.
Inoltre, al fine di garantire la lunga durata e le eccellenti caratteristiche delle custodie, Sentera le produce internamente, monitorandone e testandone costantemente le caratteristiche.
Il contenitore dell'MDB-M-6 è realizzata in plastica r-ABS VO (UL94). Questo materiale è noto per le sue proprietà ignifughe. È resistente al fuoco e si autoestingue se esposto a una fonte di fiamma. È anche durevole e offre una buona protezione dagli urti, rendendolo adatto alla protezione di componenti elettronici o elettrici.
Il contenitore è classificato con un livello di protezione IP65. Ciò significa che offre un elevato grado di protezione contro l'ingresso di polvere e acqua. In ambienti industriali e esterni, la classificazione IP65 garantisce che il contenuto all'interno dell'involucro sia protetto da fattori ambientali dannosi.
Il contenitore è progettato per il montaggio a parete, il che lo rende adatto a una varietà di applicazioni in cui è necessario fissarlo saldamente a una parete o a una superficie verticale. Ciò potrebbe avvenire in contesti industriali, infrastrutture edilizie o qualsiasi situazione in cui si desideri proteggere e alloggiare apparecchiature elettroniche o attrezzature.
Inoltre, al fine di garantire la lunga durata e le eccellenti caratteristiche delle custodie, Sentera le produce internamente, monitorandone e testandone costantemente le caratteristiche.
Crimpatura del cavo UTP
Al fine di mantenere l'elevato grado di protezione IP della custodia e proteggere i collegamenti da eventuali urti o condizioni ambientali avverse come polvere o umidità elevata, consigliamo di inserire i cavi attraverso i pressacavi della scatola e solo successivamente di crimpare i cavi, piuttosto che utilizzare i cavi crimpati in fabbrica con connettori RJ45 sovrastampati (che funzionano comunque, ma richiedono la rimozione dei pressacavi, complicando il processo).
Dopo aver inserito i cavi crimpati nelle prese RJ45, serrare i pressacavi per impedire l'ingresso di particelle o acqua. Una volta alimentato, come da standard, il LED verde a sinistra di ciascuna delle sei prese si accenderà di verde per indicare che è stata rilevata la tensione.
Se vi state chiedendo come crimpare il vostro cavo, potete guardare il nostro video tutorial o semplicemente consultare la documentazione dei vostri prodotti.
Al fine di mantenere l'elevato grado di protezione IP della custodia e proteggere i collegamenti da eventuali urti o condizioni ambientali avverse come polvere o umidità elevata, consigliamo di inserire i cavi attraverso i pressacavi della scatola e solo successivamente di crimpare i cavi, piuttosto che utilizzare i cavi crimpati in fabbrica con connettori RJ45 sovrastampati (che funzionano comunque, ma richiedono la rimozione dei pressacavi, complicando il processo).
Dopo aver inserito i cavi crimpati nelle prese RJ45, serrare i pressacavi per impedire l'ingresso di particelle o acqua. Una volta alimentato, come da standard, il LED verde a sinistra di ciascuna delle sei prese si accenderà di verde per indicare che è stata rilevata la tensione.
Se vi state chiedendo come crimpare il vostro cavo, potete guardare il nostro video tutorial o semplicemente consultare la documentazione dei vostri prodotti.
