Intelligenter Kanalsensor | Temperatur Feuchte | 24 VDC

Artikelcode DCTHF-2
GTIN 0.540.100.301.789.0
Intrastat nummer 90.32.89.00
Kategorie Sensorregler Temperatur Feuchte Kanalversion
Aktueller Bestand 15 Stück
Werksvorlaufzeit 5 Woche(n)

Produktbeschreibung

Dieser intelligente Messumformer für Kanaleinbau misst Temperatur und relative Luftfeuchtigkeit in Luftkanalsystemen. Die Versorgungsspannung beträgt 24 VDC. Der Algorithmus des Kanalsensors steuert nur einen einzelnen analogen Ausgang basierend auf den gemessenen Temperatur und relative Feuchte Werten. Hiermit kann dieser Stand-Alone Sensorregler zum Beispiel einen EC Ventilator oder eine Klappe steuern. Der Ausgangswert ist auch über Modbus RTU verfügbar. Auf diese Weise können diese Sensoren auch in einem GLT System eingebaut werden. Alle Parameter können über Modbus RTU eingestellt werden.





Zusätzliche Spezifikationen und Beschreibung


Was wird von diesem Sensor gemessen?
Dieser Smart-Sensor regelt Temperatur und relative Feuchte und wird in Luftkanälen eingebaut.

Wie funktioniert dieser intelligente Sensor ?
Dieser Sensor hat einen analogen Ausgang. Ihr intelligenter Algorithmus kombiniert die gemessene Temperatur und relative Luftfeuchtigkeit. Der Sensor steuert einen einzelnen analogen Ausgang basierend auf diesem Algorithmus. Sie können einen der Parameter auch ausschalten. Wenn Sie also z. B. nur die Feuchtemessung berücksichtigen wollen, aber nicht die Temperatur, ist das perfekt möglich.
Sie bestimmen das "Verhältnis". Damit ist gemeint, dass Sie bestimmen, ob - und in welchem Umfang - sich die verschiedenen Messwerte im Endergebnis wiederfinden.  In diesem Video  können Sie sehen, wie das funktioniert.

An welcher Stelle im Kanal einbauen?
Die Kanalsensoren können mit dem flexiblen Flansch einfach am Luftkanal befestigt werden.

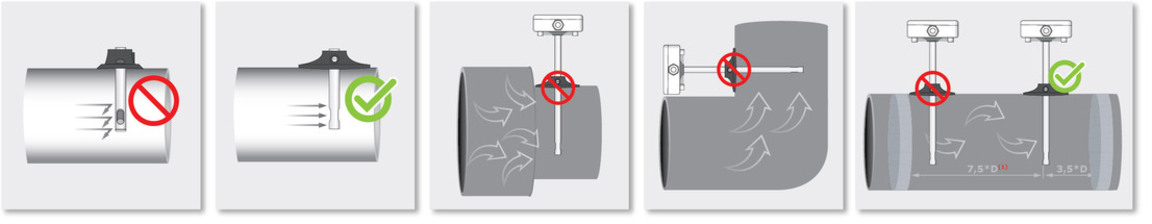

Dieser Sensor funktioniert am besten, wenn er in einem geraden Abschnitt des Luftkanals installiert wird. Vermeiden Sie die Installation in turbulenten Luftzonen in der Nähe von Filtern, Ventilatoren, Kühlregistern usw. Positionieren Sie den Sensor richtig mit Bezug auf die Luftstromrichtung. Mehr Informationen können Sie in der Montageanweisung finden.
Kanalposition Fühler
Welche Versorgungsspannung brauche ich?
Dieser Sensor braucht 24 VDC Versorgungsspannung. Wir haben Schaltnetzteile in unserem Programm die 230 V auf 24 V umsetzen.

Einfach anzuschließen!
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Die Versorgungsspannung beträgt 24 VDC. Die Erdungsklemmen der Spannungsversorgung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass für den Anschluss dieses Sensors ein 4-adriges Kabel erforderlich ist. Die meisten 24-VDC Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.

Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.

Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.

Hohe Qualität
Dieser HLK Transmitter wird in Europa hergestellt. Jeder Sensor wird in unserem Werk kalibriert und getestet. Wir verwenden Sensorelemente und Komponenten von hoher Qualität. Dies gewährleistet die langfristige Stabilität und Genauigkeit dieses HLK-Transmitters. Das Gehäuse bietet einen IP54-Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Sensorelement ist in der Sonde des Kanalsensors integriert. Diese Sonde hat eine Öffnung, um einen direkten Kontakt zwischen dem Luftstrom und dem Sensorelement herzustellen. Der Sensorfühler bietet Schutzart IP20.
