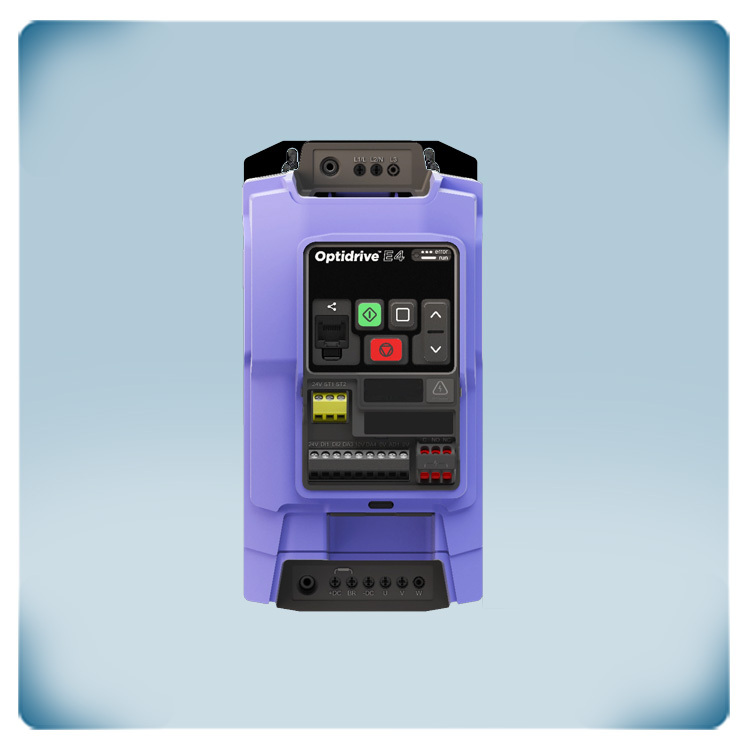

Frequenzumrichter 400 V | 4,1 A | 1,5 kW | IP20
Produktbeschreibung
Frequenzumrichter zur Steuerung von HVAC-Ventilatoren und -Pumpen mit dreiphasigen 400-V-Motoren. Die anwendungsspezifischen Betriebsarten ermöglichen eine einfache Inbetriebnahme und einen zuverlässigen Betrieb.
Eine effiziente Motorleistung wird durch sensorlose Vektorregelung ohne Encoder-Rückführung erreicht. Unterstützt werden zahlreiche Motortypen, darunter Asynchronmotoren, BLDC-, Permanentmagnet-, Synchronreluktanz- und PMAREL-Motoren.
Der Frequenzumrichter bietet Motorschutzfunktionen wie Durchflusserkennung, Unterlasterkennung und Motoranschlussüberwachung. Er unterstützt fortschrittliche Bremsverfahren wie DC-Einspritzbremsung, dynamisches Bremsen und AC-Flussbremsung. Die integrierte STO-Funktion (SIL3) ermöglicht das sichere Abschalten der Motordrehmomenterzeugung.
Die Kommunikation erfolgt über Modbus RTU, CANopen oder BACnet MS/TP. Das Gehäuse ist für die Hutschienenmontage im Schaltschrank ausgelegt und bietet die Schutzart IP20 gegen das Eindringen von Staub.
Herstellercode: ODE-4-240041-3F42
Zusätzliche Spezifikationen und Beschreibung
Wo wird dieser Frequenzumrichter typischerweise eingesetzt?
Die Frequenzumrichter der FIHV-Serie sind universell einsetzbare Frequenzumrichter zur Steuerung von dreiphasigen 400-V-Motoren in HLK- (Heizung, Lüftung und Klimatechnik) sowie Industrieanwendungen. Typische Einsatzgebiete sind Zu- und Abluftventilatoren, Lüftungsgeräte, Kreiselpumpen, Umwälzpumpen, Kühltürme, Rauchabzugsanlagen sowie Förderanlagen. Durch die Anpassung der Motordrehzahl an den tatsächlichen Bedarf werden Energieverbrauch, Geräuschentwicklung und mechanischer Verschleiß deutlich reduziert.
Die Frequenzumrichter der FIHV-Serie sind universell einsetzbare Frequenzumrichter zur Steuerung von dreiphasigen 400-V-Motoren in HLK- (Heizung, Lüftung und Klimatechnik) sowie Industrieanwendungen. Typische Einsatzgebiete sind Zu- und Abluftventilatoren, Lüftungsgeräte, Kreiselpumpen, Umwälzpumpen, Kühltürme, Rauchabzugsanlagen sowie Förderanlagen. Durch die Anpassung der Motordrehzahl an den tatsächlichen Bedarf werden Energieverbrauch, Geräuschentwicklung und mechanischer Verschleiß deutlich reduziert.
Warum lässt sich dieser Frequenzumrichter einfach in Betrieb nehmen?
Die FIHV-Serie wurde mit besonderem Fokus auf eine einfache Bedienung entwickelt. Die Werkseinstellungen eignen sich bereits für viele Standardanwendungen, sodass für die grundlegende Inbetriebnahme nur wenige Parameter angepasst werden müssen. Anwendungsmakros vereinfachen die Konfiguration zusätzlich. Der Frequenzumrichter verfügt außerdem über Status-LEDs, einen QR-Code mit direktem Zugriff auf Online-Supportinformationen sowie eine USB-C-Schnittstelle zur schnellen Parametrierung und Diagnose mit der Optitools-Software. Darüber hinaus können Parameter zwischen mehreren Geräten kopiert werden, wodurch sich die Inbetriebnahme größerer Anlagen erheblich beschleunigen lässt.
Die FIHV-Serie wurde mit besonderem Fokus auf eine einfache Bedienung entwickelt. Die Werkseinstellungen eignen sich bereits für viele Standardanwendungen, sodass für die grundlegende Inbetriebnahme nur wenige Parameter angepasst werden müssen. Anwendungsmakros vereinfachen die Konfiguration zusätzlich. Der Frequenzumrichter verfügt außerdem über Status-LEDs, einen QR-Code mit direktem Zugriff auf Online-Supportinformationen sowie eine USB-C-Schnittstelle zur schnellen Parametrierung und Diagnose mit der Optitools-Software. Darüber hinaus können Parameter zwischen mehreren Geräten kopiert werden, wodurch sich die Inbetriebnahme größerer Anlagen erheblich beschleunigen lässt.
Welche Motortypen können angesteuert werden?
Dieser Frequenzumrichter wird mit einer dreiphasigen 400-V-Versorgung betrieben und unterstützt eine Vielzahl unterschiedlicher Motorentechnologien. Neben klassischen Asynchronmotoren werden Permanentmagnetmotoren (PM), bürstenlose Gleichstrommotoren (BLDC), Synchronreluktanzmotoren (SynRM), Line-Start-Permanentmagnetmotoren (LSPM) sowie Permanent Magnet Assisted Reluctance (PMAREL)-Motoren unterstützt. Die fortschrittliche sensorlose Vektorregelung gewährleistet eine stabile Drehzahlregelung, ein hohes Anlaufmoment sowie einen ruhigen Betrieb über den gesamten Drehzahlbereich. Gleichzeitig können Motoren mit Wirkungsgraden von über IE5 unterstützt werden.
Dieser Frequenzumrichter wird mit einer dreiphasigen 400-V-Versorgung betrieben und unterstützt eine Vielzahl unterschiedlicher Motorentechnologien. Neben klassischen Asynchronmotoren werden Permanentmagnetmotoren (PM), bürstenlose Gleichstrommotoren (BLDC), Synchronreluktanzmotoren (SynRM), Line-Start-Permanentmagnetmotoren (LSPM) sowie Permanent Magnet Assisted Reluctance (PMAREL)-Motoren unterstützt. Die fortschrittliche sensorlose Vektorregelung gewährleistet eine stabile Drehzahlregelung, ein hohes Anlaufmoment sowie einen ruhigen Betrieb über den gesamten Drehzahlbereich. Gleichzeitig können Motoren mit Wirkungsgraden von über IE5 unterstützt werden.
Warum spart ein Frequenzumrichter Energie?
Im Gegensatz zu einem herkömmlichen Drehzahlregler regelt ein Frequenzumrichter sowohl die Motorspannung als auch die Motorfrequenz. Dadurch arbeitet der Motor über den gesamten Drehzahlbereich stets mit optimalem Wirkungsgrad. Insbesondere bei Ventilator- und Pumpenanwendungen führt bereits eine geringe Reduzierung der Motordrehzahl zu erheblichen Energieeinsparungen. Die integrierte PI-Regelung, der Schlafmodus sowie die Prozessregelungsfunktionen ermöglichen es dem Frequenzumrichter, die Motordrehzahl automatisch an den tatsächlichen Bedarf anzupassen und den Energieverbrauch zusätzlich zu reduzieren.
Im Gegensatz zu einem herkömmlichen Drehzahlregler regelt ein Frequenzumrichter sowohl die Motorspannung als auch die Motorfrequenz. Dadurch arbeitet der Motor über den gesamten Drehzahlbereich stets mit optimalem Wirkungsgrad. Insbesondere bei Ventilator- und Pumpenanwendungen führt bereits eine geringe Reduzierung der Motordrehzahl zu erheblichen Energieeinsparungen. Die integrierte PI-Regelung, der Schlafmodus sowie die Prozessregelungsfunktionen ermöglichen es dem Frequenzumrichter, die Motordrehzahl automatisch an den tatsächlichen Bedarf anzupassen und den Energieverbrauch zusätzlich zu reduzieren.
Was zeichnet die FIHV-Serie aus?
Im Vergleich zu früheren Generationen bietet die FIHV-Serie zahlreiche zusätzliche Funktionen bereits serienmäßig. Dazu gehören die integrierte Safe Torque Off (STO)-Funktion mit SIL3-Zertifizierung, ein interner Bremschopper, eine integrierte Diagnose mit Fehlerspeicher, programmierbare analoge und digitale Ein- und Ausgänge, eine 24-V-Keep-Alive-Versorgung, die Möglichkeit der direkten Side-by-Side-Montage sowie der Betrieb bei Umgebungstemperaturen bis 50 °C ohne zusätzliche Kühlung. Dadurch eignet sich die FIHV-Serie sowohl für Neuanlagen als auch für anspruchsvolle Modernisierungsprojekte, bei denen Zuverlässigkeit, Sicherheit und Wartungsfreundlichkeit entscheidend sind.
Im Vergleich zu früheren Generationen bietet die FIHV-Serie zahlreiche zusätzliche Funktionen bereits serienmäßig. Dazu gehören die integrierte Safe Torque Off (STO)-Funktion mit SIL3-Zertifizierung, ein interner Bremschopper, eine integrierte Diagnose mit Fehlerspeicher, programmierbare analoge und digitale Ein- und Ausgänge, eine 24-V-Keep-Alive-Versorgung, die Möglichkeit der direkten Side-by-Side-Montage sowie der Betrieb bei Umgebungstemperaturen bis 50 °C ohne zusätzliche Kühlung. Dadurch eignet sich die FIHV-Serie sowohl für Neuanlagen als auch für anspruchsvolle Modernisierungsprojekte, bei denen Zuverlässigkeit, Sicherheit und Wartungsfreundlichkeit entscheidend sind.
Safe Torque Off (STO)
Safe Torque Off (STO) ist eine zertifizierte Sicherheitsfunktion, die das Motordrehmoment sicher abschaltet, ohne die Netzversorgung zu unterbrechen. Gleichzeitig bleiben die Kommunikationsschnittstellen und Netzwerke weiterhin aktiv, obwohl der Motor sicher stillgesetzt ist. Dies vereinfacht die Integration in Not-Halt- und Maschinensicherheitskreise und ermöglicht gleichzeitig Diagnosefunktionen sowie einen schnelleren Wiederanlauf, sobald die Sicherheitsbedingung aufgehoben wurde.
Safe Torque Off (STO) ist eine zertifizierte Sicherheitsfunktion, die das Motordrehmoment sicher abschaltet, ohne die Netzversorgung zu unterbrechen. Gleichzeitig bleiben die Kommunikationsschnittstellen und Netzwerke weiterhin aktiv, obwohl der Motor sicher stillgesetzt ist. Dies vereinfacht die Integration in Not-Halt- und Maschinensicherheitskreise und ermöglicht gleichzeitig Diagnosefunktionen sowie einen schnelleren Wiederanlauf, sobald die Sicherheitsbedingung aufgehoben wurde.
Warum ist der integrierte EMV-Filter wichtig?
Frequenzumrichter schalten hohe Ströme mit hohen Frequenzen, wodurch elektromagnetische Störungen (EMV) entstehen können. Die FIHV-Serie verfügt deshalb serienmäßig über einen integrierten EMV-Filter der Kategorie C1. Dieser reduziert leitungsgebundene Störaussendungen, vereinfacht die Installation und unterstützt die Einhaltung der geltenden EMV-Anforderungen. Eine fachgerechte Leitungsführung und Installation minimieren mögliche Störungen zusätzlich und gewährleisten einen zuverlässigen Betrieb der gesamten Anlage.
Frequenzumrichter schalten hohe Ströme mit hohen Frequenzen, wodurch elektromagnetische Störungen (EMV) entstehen können. Die FIHV-Serie verfügt deshalb serienmäßig über einen integrierten EMV-Filter der Kategorie C1. Dieser reduziert leitungsgebundene Störaussendungen, vereinfacht die Installation und unterstützt die Einhaltung der geltenden EMV-Anforderungen. Eine fachgerechte Leitungsführung und Installation minimieren mögliche Störungen zusätzlich und gewährleisten einen zuverlässigen Betrieb der gesamten Anlage.
