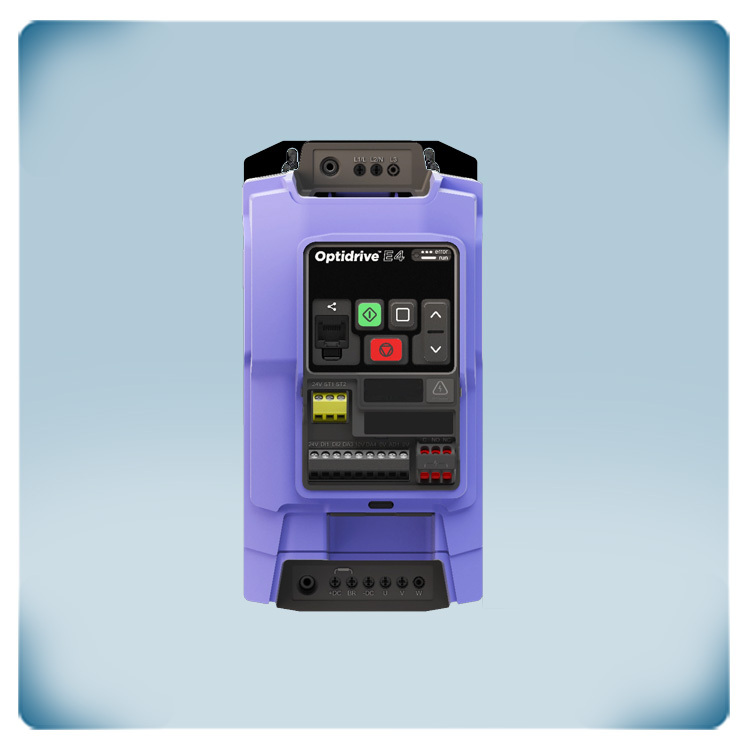

Falownik 400 V | 4.1 A | 1.5 kW | IP20
Opis produktu
Falownik przeznaczony do sterowania wentylatorami i pompami w instalacjach HVAC wyposażonymi w trójfazowe silniki 400 V. Wbudowane tryby aplikacyjne umożliwiają łatwe uruchomienie oraz zapewniają stabilną pracę.
Falownik wykorzystuje bezczujnikowe sterowanie wektorowe, które zapewnia wysoką sprawność pracy silnika bez konieczności stosowania enkodera. Obsługuje różne typy silników, w tym silniki indukcyjne, bezszczotkowe silniki prądu stałego (BLDC), silniki z magnesami trwałymi (PM), silniki synchroniczne reluktancyjne (SynRM) oraz silniki reluktancyjne wspomagane magnesami trwałymi (PMAREL).
Falownik wyposażono w funkcje ochrony silnika, takie jak wykrywanie przepływu, wykrywanie niskiego obciążenia oraz monitorowanie podłączenia silnika. Obsługiwane są również zaawansowane metody hamowania, w tym hamowanie prądem stałym (DC Injection), hamowanie dynamiczne oraz hamowanie z wykorzystaniem strumienia AC (AC Flux Braking). Dzięki zintegrowanej funkcji bezpieczeństwa STO (Safe Torque Off) z certyfikacją SIL3 moment obrotowy silnika może zostać bezpiecznie odłączony.
Komunikacja jest możliwa za pośrednictwem protokołów Modbus RTU, CANopen oraz BACnet MS/TP. Obudowa jest przystosowana do montażu na szynie DIN w szafie sterowniczej i zapewnia stopień ochrony IP20 przed wnikaniem ciał stałych.
Kod producenta: ODE-4-240041-3F42
Dodatkowe specyfikacje i opis
Falowniki serii FIHV są falownikami ogólnego przeznaczenia, przeznaczonymi do sterowania trójfazowymi silnikami 400 V w instalacjach HVAC oraz zastosowaniach przemysłowych. Typowe obszary zastosowań obejmują wentylatory nawiewne i wyciągowe, centrale wentylacyjne, pompy odśrodkowe, pompy obiegowe, chłodnie kominowe, systemy oddymiania oraz systemy przenośnikowe. Dzięki dopasowaniu prędkości obrotowej silnika do rzeczywistego zapotrzebowania możliwe jest znaczne ograniczenie zużycia energii, poziomu hałasu oraz zużycia mechanicznego.
Seria FIHV została zaprojektowana z myślą o łatwej obsłudze. Ustawienia fabryczne są odpowiednie dla wielu standardowych zastosowań, a do podstawowego uruchomienia wymagane jest skonfigurowanie jedynie niewielkiej liczby parametrów. Makra aplikacyjne dodatkowo upraszczają proces konfiguracji. Falownik wyposażono również w diody LED sygnalizujące stan pracy, kod QR zapewniający bezpośredni dostęp do internetowych materiałów wsparcia oraz złącze USB-C umożliwiające szybką konfigurację parametrów i diagnostykę za pomocą oprogramowania Optitools. Parametry mogą być także kopiowane pomiędzy falownikami, co skraca czas uruchamiania większych instalacji.
Falownik jest zasilany z trójfazowej sieci 400 V i umożliwia sterowanie szeroką gamą technologii silnikowych. Oprócz standardowych silników indukcyjnych obsługuje również silniki z magnesami trwałymi (PM), bezszczotkowe silniki prądu stałego (BLDC), silniki synchroniczne reluktancyjne (SynRM), silniki z rozruchem bezpośrednim i magnesami trwałymi (LSPM) oraz silniki reluktancyjne wspomagane magnesami trwałymi (PMAREL). Zaawansowane bezczujnikowe sterowanie wektorowe zapewnia stabilną regulację prędkości, wysoki moment rozruchowy oraz płynną pracę w całym zakresie prędkości obrotowej, umożliwiając również współpracę z silnikami o sprawności przekraczającej klasę IE5.
W przeciwieństwie do konwencjonalnego regulatora prędkości, falownik reguluje zarówno napięcie, jak i częstotliwość zasilania silnika. Pozwala to na pracę silnika z optymalną sprawnością w całym zakresie prędkości obrotowej. Szczególnie w zastosowaniach z wentylatorami i pompami nawet niewielkie zmniejszenie prędkości obrotowej silnika przekłada się na znaczące oszczędności energii. Zintegrowany regulator PI, tryb uśpienia oraz funkcje sterowania procesem umożliwiają automatyczne dostosowanie prędkości silnika do rzeczywistego zapotrzebowania, co dodatkowo ogranicza zużycie energii.
W porównaniu z poprzednimi generacjami seria FIHV oferuje szereg dodatkowych funkcji dostępnych standardowo. Wyposażona jest w zintegrowaną funkcję bezpieczeństwa Safe Torque Off (STO) z certyfikacją SIL3, wbudowany chopper hamowania, diagnostykę z historią błędów, programowalne wejścia i wyjścia analogowe oraz cyfrowe, zasilanie podtrzymujące 24 V (keep-alive), możliwość montażu falowników bez zachowania odstępów bocznych (side-by-side) oraz pracę w temperaturze otoczenia do 50°C bez konieczności stosowania dodatkowego chłodzenia. Dzięki tym funkcjom seria FIHV doskonale sprawdza się zarówno w nowych instalacjach, jak i wymagających projektach modernizacyjnych, gdzie kluczowe znaczenie mają niezawodność, bezpieczeństwo oraz łatwość konserwacji.
Safe Torque Off (STO) to certyfikowana funkcja bezpieczeństwa, która bezpiecznie eliminuje moment obrotowy silnika bez konieczności odłączania zasilania sieciowego. Komunikacja (sieci przemysłowe) pozostaje w pełni aktywna również wtedy, gdy silnik został bezpiecznie zatrzymany. Ułatwia to integrację z obwodami zatrzymania awaryjnego oraz systemami bezpieczeństwa maszyn, jednocześnie pozostawiając elektronikę falownika pod napięciem, co umożliwia prowadzenie diagnostyki oraz szybsze ponowne uruchomienie po usunięciu przyczyny zadziałania funkcji bezpieczeństwa.
Falowniki przełączają wysokie prądy z dużą częstotliwością, co może powodować zakłócenia elektromagnetyczne (EMC). Dlatego seria FIHV jest standardowo wyposażona we wbudowany filtr EMC kategorii C1, który pomaga ograniczyć emisję zakłceń przewodzonych, upraszcza instalację oraz ułatwia spełnienie wymagań dotyczących kompatybilności elektromagnetycznej. Prawidłowe prowadzenie przewodów oraz właściwe wykonanie instalacji dodatkowo minimalizują zakłócenia i zapewniają niezawodną pracę całego systemu.
