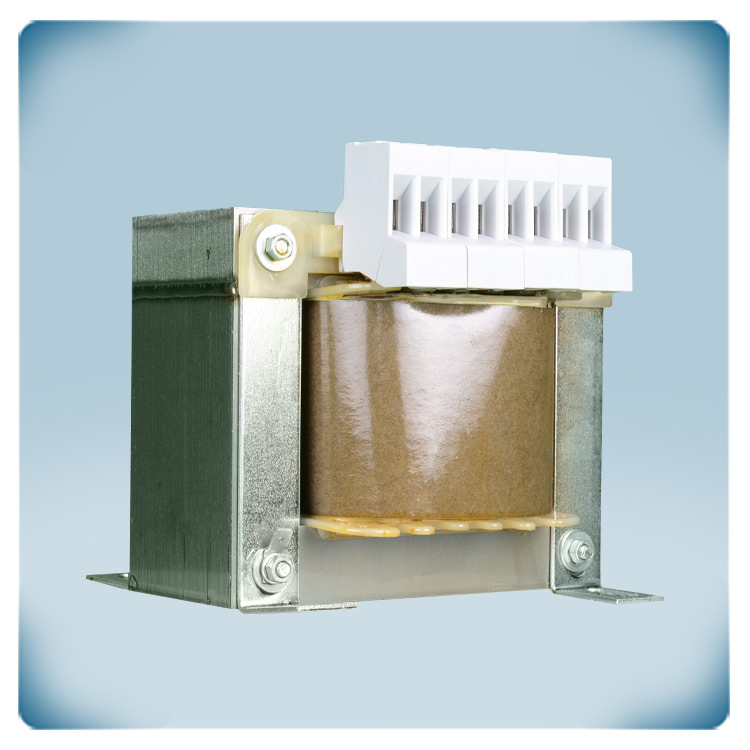

.webp "5-Stufentransformatoren, Schaltschrank | 3.5 A")

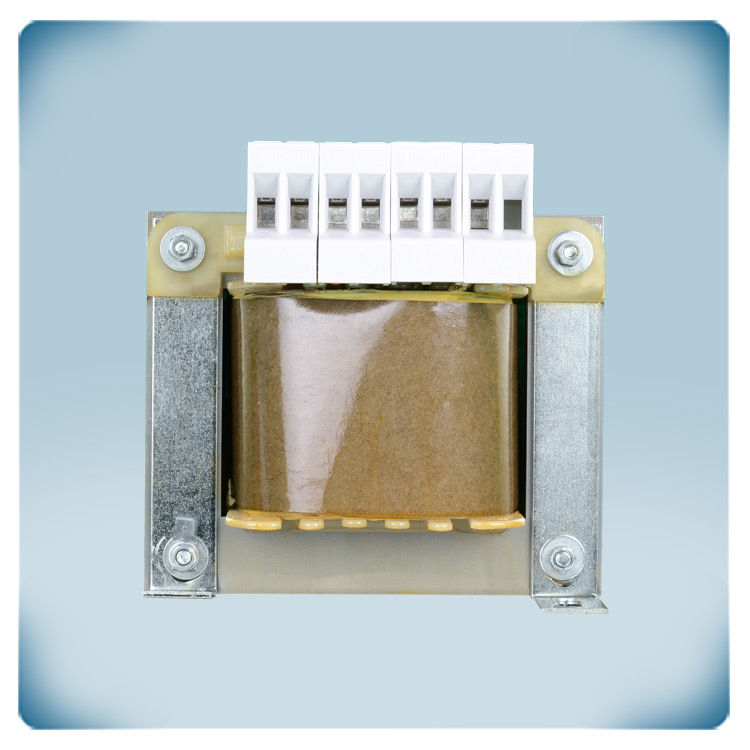

.webp "Drehzahlregelung in Stufen Schaltschrankeinbau")

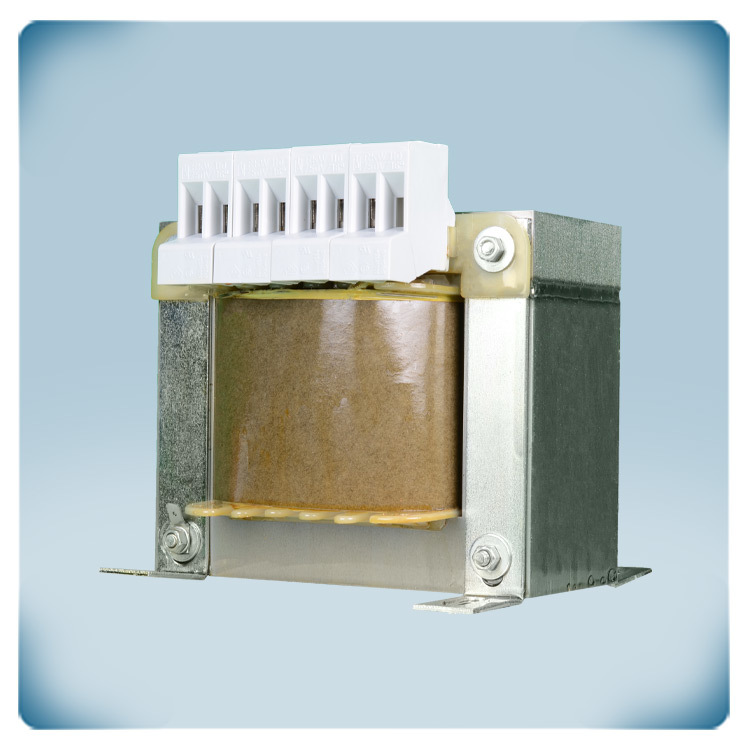

.webp "Sicherheitstransformator 6 Anzapfungen")
CE Komformität Erklärung
230 VAC Spartransformator 3,5 A
Produktbeschreibung
Ein Autotransformator ist eine Art elektrischer Transformator, der aus einer einzigen Wicklung besteht und zur Spannungsreduzierung verwendet werden kann. Er ist für eine Eingangsspannung von 230 V~ ausgelegt und kann einen Ausgangsstrom von bis zu 3,5 A liefern.
Diese spezifische Ausführung wird häufig in verschiedenen Anwendungen eingesetzt, wie z. B. bei der Spannungsumwandlung, Spannungsstabilisierung, Motorsteuerung (in diversen industriellen Prozessen) oder beim Testen und Kalibrieren elektronischer Geräte.
Der Autotransformator passt die Spannung effizient an die Anforderungen der angeschlossenen Geräte an.
Dieser hochwertige Autotransformator verfügt über robuste Montagewinkel, die die Schaltschrankmontage vereinfachen. Um Geräusche zu reduzieren und Korrosion zu verhindern, ist er in Harz vergossen. Dieser einspulige Transformator verfügt über acht Spannungsanzapfungen: 0-80-100-120-150-170-190-230 V~. Der Anschluss erfolgt über eine Federklemmen-Anschlussleiste.
Durch sein kompaktes Design und das geringere Gewicht im Vergleich zu Transformatoren mit zwei Wicklungen ist er ideal für Anwendungen mit begrenztem Platzangebot. Darüber hinaus sorgen die geringere Anzahl an Wicklungen für eine höhere Effizienz bei der Spannungsumwandlung.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert ein Autotransformator?
Autotransformatoren besitzen eine einzige Wicklung, die sowohl als Primär- als auch als Sekundärwicklung dient und magnetisch sowie elektrisch miteinander verbunden ist. Entlang der Wicklung befinden sich Anzapfungen für die elektrischen Anschlüsse. Sie kommen zum Einsatz, wenn elektrische Systeme unterschiedliche Spannungsniveaus erfordern. Ein Autotransformator besteht also aus einer Wicklung sowie einem Ein- und einem Ausgangskreis. Die Spannungsquelle und die Last sind an zwei Anzapfungen angeschlossen. Eine Anzapfung am Ende der Wicklung dient als gemeinsamer Anschluss für Quelle und Last. Autotransformatoren funktionieren wie andere Transformatoren: Der Primärstrom erzeugt entsprechend dem Windungsverhältnis einen Wechselstrom im Sekundärkreis. Die Sekundärwicklung ist entlang der Wicklung anzapfbar, um unterschiedliche Ausgangsspannungen in Stufen oder Prozenten bereitzustellen. Die 230 V Primärspannung wird an beide Enden der Wicklung angelegt. Die Sekundärspannung wird zwischen zwei Klemmen abgegriffen, wobei eine dieser Klemmen mit der Primärspannung gemeinsam ist. Der Autotransformator ist die am weitesten verbreitete Methode zur Spannungsreduzierung bei Ventilatormotoren. Diese Technologie ist sehr zuverlässig und reduziert Motorengeräusche, Brummen und elektromagnetische Störungen, die empfindliche elektronische Geräte beeinträchtigen könnten.
Autotransformatoren besitzen eine einzige Wicklung, die sowohl als Primär- als auch als Sekundärwicklung dient und magnetisch sowie elektrisch miteinander verbunden ist. Entlang der Wicklung befinden sich Anzapfungen für die elektrischen Anschlüsse. Sie kommen zum Einsatz, wenn elektrische Systeme unterschiedliche Spannungsniveaus erfordern. Ein Autotransformator besteht also aus einer Wicklung sowie einem Ein- und einem Ausgangskreis. Die Spannungsquelle und die Last sind an zwei Anzapfungen angeschlossen. Eine Anzapfung am Ende der Wicklung dient als gemeinsamer Anschluss für Quelle und Last. Autotransformatoren funktionieren wie andere Transformatoren: Der Primärstrom erzeugt entsprechend dem Windungsverhältnis einen Wechselstrom im Sekundärkreis. Die Sekundärwicklung ist entlang der Wicklung anzapfbar, um unterschiedliche Ausgangsspannungen in Stufen oder Prozenten bereitzustellen. Die 230 V Primärspannung wird an beide Enden der Wicklung angelegt. Die Sekundärspannung wird zwischen zwei Klemmen abgegriffen, wobei eine dieser Klemmen mit der Primärspannung gemeinsam ist. Der Autotransformator ist die am weitesten verbreitete Methode zur Spannungsreduzierung bei Ventilatormotoren. Diese Technologie ist sehr zuverlässig und reduziert Motorengeräusche, Brummen und elektromagnetische Störungen, die empfindliche elektronische Geräte beeinträchtigen könnten.
Was sind typische Anwendungen?
Die Autotransformatoren von Sentera sind in spannungsbasierten Drehzahlreglern für Wechselstromventilatoren integriert. Sie steuern AC-Ventilatoren stufenweise durch Spannungsreduzierung. Autotransformatoren können auch in anderen Anwendungen eingesetzt werden, bei denen eine Spannungsabsenkung erforderlich ist. Sie können außerdem als Schutzkomponenten verwendet werden, um Benutzer und Geräte zu schützen. Elektrische Sicherheit ist ein zentrales Thema, denn zu hohe oder zu niedrige Spannungen können ernste Schäden verursachen. Überspannung kann zu Ausfällen oder Zerstörung eines Geräts führen. In schwerwiegenden Fällen kann hohe Spannung Brände oder Stromschläge verursachen, während zu niedrige Spannung die Funktion eines Geräts beeinträchtigen kann. Elektrische Transformatoren sorgen für eine passende Spannungsversorgung, die auf das angeschlossene Gerät abgestimmt ist. Die ATR-1-Serie von Autotransformatoren dient der Luftstromregelung in einphasigen spannungsgesteuerten Ventilatormotoren. Es handelt sich um eine offene Ausführung, konzipiert für die Montage in industriellen Lüftungs- oder Heizsystemen. Die Serie bietet acht Ausgangsspannungen auf der Sekundärseite und ist für die Schalttafelmontage ausgelegt. Sie verfügt über robuste Montagewinkel. Die maximal zulässige Wicklungstemperatur beträgt 155 °C und die maximale Umgebungstemperatur im Betrieb liegt bei 35 °C. Beim Auswählen eines Transformators ist es wichtig, den maximalen Stromverbrauch zu kennen. Die angegebene Stromstärke kann an jeder Anzapfung entnommen werden.
Die Autotransformatoren von Sentera sind in spannungsbasierten Drehzahlreglern für Wechselstromventilatoren integriert. Sie steuern AC-Ventilatoren stufenweise durch Spannungsreduzierung. Autotransformatoren können auch in anderen Anwendungen eingesetzt werden, bei denen eine Spannungsabsenkung erforderlich ist. Sie können außerdem als Schutzkomponenten verwendet werden, um Benutzer und Geräte zu schützen. Elektrische Sicherheit ist ein zentrales Thema, denn zu hohe oder zu niedrige Spannungen können ernste Schäden verursachen. Überspannung kann zu Ausfällen oder Zerstörung eines Geräts führen. In schwerwiegenden Fällen kann hohe Spannung Brände oder Stromschläge verursachen, während zu niedrige Spannung die Funktion eines Geräts beeinträchtigen kann. Elektrische Transformatoren sorgen für eine passende Spannungsversorgung, die auf das angeschlossene Gerät abgestimmt ist. Die ATR-1-Serie von Autotransformatoren dient der Luftstromregelung in einphasigen spannungsgesteuerten Ventilatormotoren. Es handelt sich um eine offene Ausführung, konzipiert für die Montage in industriellen Lüftungs- oder Heizsystemen. Die Serie bietet acht Ausgangsspannungen auf der Sekundärseite und ist für die Schalttafelmontage ausgelegt. Sie verfügt über robuste Montagewinkel. Die maximal zulässige Wicklungstemperatur beträgt 155 °C und die maximale Umgebungstemperatur im Betrieb liegt bei 35 °C. Beim Auswählen eines Transformators ist es wichtig, den maximalen Stromverbrauch zu kennen. Die angegebene Stromstärke kann an jeder Anzapfung entnommen werden.
Was macht Sentera-Autotransformatoren besonders hochwertig?
Sentera verfügt über eine eigene Produktionslinie für Autotransformatoren. Es werden nur hochwertige Rohstoffe verwendet, und die Zusammenarbeit erfolgt ausschließlich mit zuverlässigen Lieferanten. Um das typische Brummen von Transformatoren zu minimieren, erfolgt eine vollständige Imprägnierung mit Isolierlack. All diese Maßnahmen garantieren Autotransformatoren von unvergleichlicher Qualität.
Sentera verfügt über eine eigene Produktionslinie für Autotransformatoren. Es werden nur hochwertige Rohstoffe verwendet, und die Zusammenarbeit erfolgt ausschließlich mit zuverlässigen Lieferanten. Um das typische Brummen von Transformatoren zu minimieren, erfolgt eine vollständige Imprägnierung mit Isolierlack. All diese Maßnahmen garantieren Autotransformatoren von unvergleichlicher Qualität.
Warum ist die Installation einfach?
Dieser Autotransformator kann in einem Schaltschrank installiert werden. Der Anschluss erfolgt über eine Federklemmen-Anschlussleiste. Die Federklemmen bieten eine sichere und zuverlässige Verbindung, bei der die Drähte fest fixiert werden. Um versehentlichen Kontakt mit spannungsführenden Teilen zu vermeiden, sind die Klemmen berührungssicher. Sie sind zudem mit verschiedenen Leitergrößen und -typen kompatibel und für typische Umgebungsbedingungen in HLK-Systemen ausgelegt, z. B. Temperaturwechsel und Vibrationen. Das kompakte Design bietet eine Schutzart IP20 gegen das Eindringen von Staub und sorgt für zusätzliche Sicherheit durch das Einschließen der spannungsführenden Teile.
Dieser Autotransformator kann in einem Schaltschrank installiert werden. Der Anschluss erfolgt über eine Federklemmen-Anschlussleiste. Die Federklemmen bieten eine sichere und zuverlässige Verbindung, bei der die Drähte fest fixiert werden. Um versehentlichen Kontakt mit spannungsführenden Teilen zu vermeiden, sind die Klemmen berührungssicher. Sie sind zudem mit verschiedenen Leitergrößen und -typen kompatibel und für typische Umgebungsbedingungen in HLK-Systemen ausgelegt, z. B. Temperaturwechsel und Vibrationen. Das kompakte Design bietet eine Schutzart IP20 gegen das Eindringen von Staub und sorgt für zusätzliche Sicherheit durch das Einschließen der spannungsführenden Teile.
