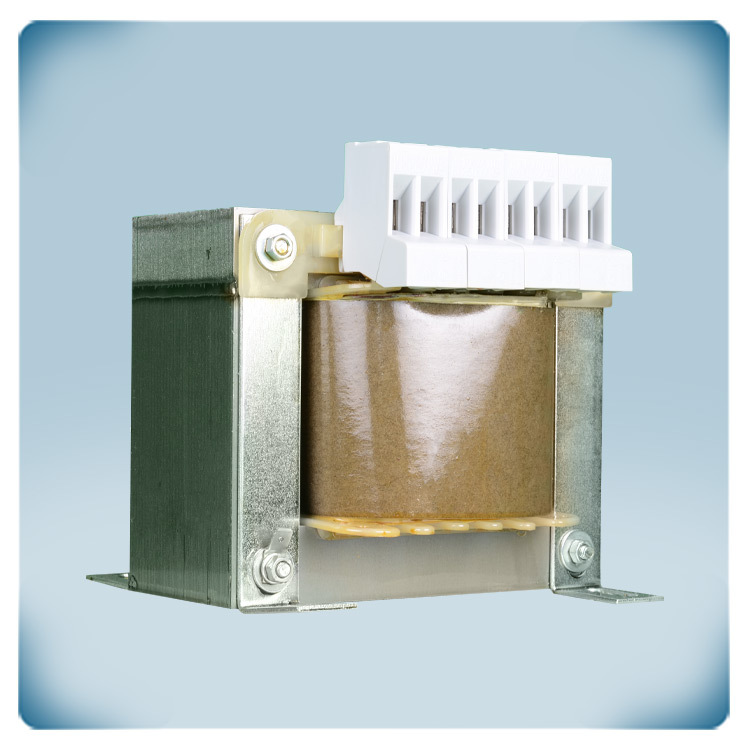

.webp "Autotransformador monofásico 3,5 A")

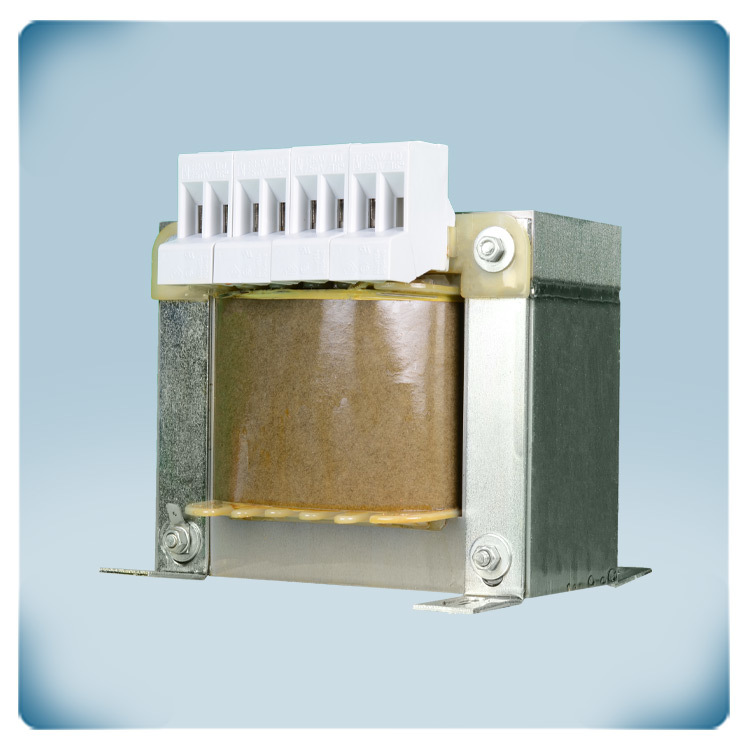

.webp "Autotransformador monofásico 230 V 3,5 A")

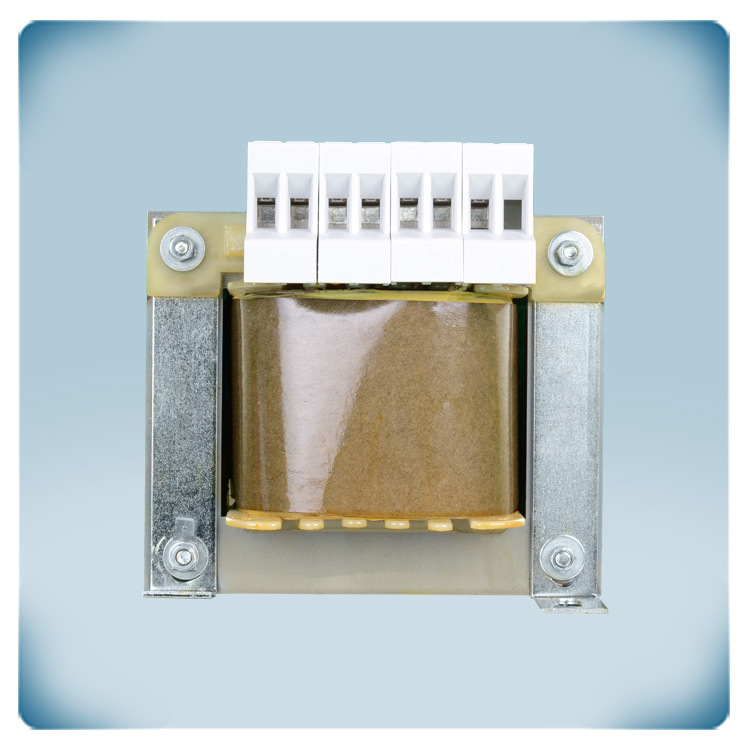

.webp "Autotransformador monofásico 3,5 A 230 V")
Declaración conformidad CE
Autotransformador 230 VAC - 3,5 A
Descripción de producto
Un autotransformador es un tipo de transformador eléctrico que consta de un solo devanado y puede utilizarse para reducir el nivel de voltaje. Está diseñado para manejar una tensión de entrada de 230 V CA y puede suministrar una corriente de salida de hasta 3,5 A.
Esta especificación se utiliza comúnmente en diversas aplicaciones, como conversión de voltaje, estabilización de tensión, control de motores (en distintos procesos industriales), así como en pruebas y calibración de equipos electrónicos.
El autotransformador ajusta eficazmente el voltaje para satisfacer las necesidades de los dispositivos conectados.
Este autotransformador de alta calidad cuenta con soportes de montaje robustos que facilitan la instalación en cuadros eléctricos. Para reducir el ruido y evitar la corrosión, está encapsulado en resina. Este transformador de una sola bobina dispone de ocho derivaciones de voltaje: 0-80-100-120-150-170-190-230 V CA. La conexión se realiza mediante una regleta de terminales con muelles.
Gracias a su diseño compacto y su menor peso en comparación con transformadores de doble devanado, es ideal para aplicaciones con espacio limitado. Además, al tener menos devanados, se incrementa su eficiencia en la transformación de voltaje.
Especificaciones y descripción adicionales
¿Cómo funciona un autotransformador?
Los autotransformadores tienen un único devanado que actúa como primario y secundario, estando conectados magnética y eléctricamente con derivaciones para las conexiones eléctricas. Se utilizan en sistemas eléctricos que operan con diferentes niveles de tensión. Por ello, un autotransformador consiste en un solo devanado y en circuitos de entrada y salida. La fuente de tensión y la carga están conectadas a dos de las derivaciones. Una de estas derivaciones, situada al final del devanado, sirve como conexión común entre la fuente y la carga. Los autotransformadores funcionan como cualquier otro tipo de transformador: la corriente primaria induce una corriente variable en el devanado secundario según la relación de vueltas. El devanado secundario se deriva en diferentes puntos para permitir una salida de tensión en varios pasos o porcentajes. Los 230 V (tensión primaria) se aplican a ambos extremos del devanado. La tensión secundaria se toma entre dos terminales, uno de los cuales es común con un terminal de tensión primaria. El autotransformador es el método más común para reducir la tensión de alimentación de un motor de ventilador. Esta tecnología es muy fiable y minimiza el zumbido y las emisiones electromagnéticas que podrían interferir con equipos electrónicos sensibles.
Los autotransformadores tienen un único devanado que actúa como primario y secundario, estando conectados magnética y eléctricamente con derivaciones para las conexiones eléctricas. Se utilizan en sistemas eléctricos que operan con diferentes niveles de tensión. Por ello, un autotransformador consiste en un solo devanado y en circuitos de entrada y salida. La fuente de tensión y la carga están conectadas a dos de las derivaciones. Una de estas derivaciones, situada al final del devanado, sirve como conexión común entre la fuente y la carga. Los autotransformadores funcionan como cualquier otro tipo de transformador: la corriente primaria induce una corriente variable en el devanado secundario según la relación de vueltas. El devanado secundario se deriva en diferentes puntos para permitir una salida de tensión en varios pasos o porcentajes. Los 230 V (tensión primaria) se aplican a ambos extremos del devanado. La tensión secundaria se toma entre dos terminales, uno de los cuales es común con un terminal de tensión primaria. El autotransformador es el método más común para reducir la tensión de alimentación de un motor de ventilador. Esta tecnología es muy fiable y minimiza el zumbido y las emisiones electromagnéticas que podrían interferir con equipos electrónicos sensibles.
¿Cuáles son las aplicaciones típicas?
Los autotransformadores de Sentera están integrados en los controladores de velocidad para ventiladores basados en transformador. Controlan ventiladores de CA en pasos mediante la reducción de la tensión del motor. También pueden utilizarse en otras aplicaciones donde se requiera una reducción de voltaje. Los autotransformadores pueden servir como dispositivos de seguridad para proteger a los usuarios y los equipos. La seguridad eléctrica es una preocupación importante, ya que una tensión demasiado alta o baja puede causar problemas graves. Un voltaje excesivo puede provocar fallos o dañar los dispositivos. En casos graves, una tensión alta puede causar incendios o descargas eléctricas, mientras que una tensión baja puede hacer que un equipo funcione por debajo de lo esperado. Los transformadores eléctricos ajustan la distribución de voltaje para que sea adecuada para el dispositivo receptor. La serie ATR-1 de autotransformadores se utiliza para controlar el flujo de aire en motores monofásicos controlados por tensión. Son una versión abierta, diseñada para su instalación en sistemas industriales de ventilación o calefacción. Esta serie ofrece ocho tensiones de salida en el lado secundario, está diseñada para montaje en cuadros eléctricos y cuenta con soportes de montaje robustos. La temperatura máxima permitida del devanado es de 155 °C y la temperatura ambiente máxima de funcionamiento es de 35 °C. Al seleccionar un transformador, es importante conocer el consumo máximo de corriente. La intensidad indicada se puede tomar desde cualquier derivación.
Los autotransformadores de Sentera están integrados en los controladores de velocidad para ventiladores basados en transformador. Controlan ventiladores de CA en pasos mediante la reducción de la tensión del motor. También pueden utilizarse en otras aplicaciones donde se requiera una reducción de voltaje. Los autotransformadores pueden servir como dispositivos de seguridad para proteger a los usuarios y los equipos. La seguridad eléctrica es una preocupación importante, ya que una tensión demasiado alta o baja puede causar problemas graves. Un voltaje excesivo puede provocar fallos o dañar los dispositivos. En casos graves, una tensión alta puede causar incendios o descargas eléctricas, mientras que una tensión baja puede hacer que un equipo funcione por debajo de lo esperado. Los transformadores eléctricos ajustan la distribución de voltaje para que sea adecuada para el dispositivo receptor. La serie ATR-1 de autotransformadores se utiliza para controlar el flujo de aire en motores monofásicos controlados por tensión. Son una versión abierta, diseñada para su instalación en sistemas industriales de ventilación o calefacción. Esta serie ofrece ocho tensiones de salida en el lado secundario, está diseñada para montaje en cuadros eléctricos y cuenta con soportes de montaje robustos. La temperatura máxima permitida del devanado es de 155 °C y la temperatura ambiente máxima de funcionamiento es de 35 °C. Al seleccionar un transformador, es importante conocer el consumo máximo de corriente. La intensidad indicada se puede tomar desde cualquier derivación.
¿Qué hace que los autotransformadores de Sentera sean de alta calidad?
Sentera tiene su propia línea de producción para autotransformadores. Solo utilizamos materias primas de la más alta calidad y trabajamos con proveedores fiables. Para minimizar el típico zumbido de los transformadores, aplicamos una impregnación completa con barniz. Todo ello garantiza autotransformadores de calidad inigualable.
Sentera tiene su propia línea de producción para autotransformadores. Solo utilizamos materias primas de la más alta calidad y trabajamos con proveedores fiables. Para minimizar el típico zumbido de los transformadores, aplicamos una impregnación completa con barniz. Todo ello garantiza autotransformadores de calidad inigualable.
¿Por qué es fácil su instalación?
Este autotransformador puede instalarse en un armario eléctrico. Se conecta mediante una regleta de terminales con muelles. Las conexiones con muelle ofrecen una unión firme y fiable, asegurando que los cables queden bien sujetos. Para evitar el contacto accidental con partes activas, los terminales son a prueba de contacto. También son compatibles con diferentes tamaños y tipos de cables y están diseñados para soportar condiciones comunes en sistemas HVAC, como las variaciones de temperatura y las vibraciones. Su diseño compacto ofrece un grado de protección IP20 contra la entrada de polvo, lo que añade una capa extra de seguridad al encerrar los componentes eléctricos activos.
Este autotransformador puede instalarse en un armario eléctrico. Se conecta mediante una regleta de terminales con muelles. Las conexiones con muelle ofrecen una unión firme y fiable, asegurando que los cables queden bien sujetos. Para evitar el contacto accidental con partes activas, los terminales son a prueba de contacto. También son compatibles con diferentes tamaños y tipos de cables y están diseñados para soportar condiciones comunes en sistemas HVAC, como las variaciones de temperatura y las vibraciones. Su diseño compacto ofrece un grado de protección IP20 contra la entrada de polvo, lo que añade una capa extra de seguridad al encerrar los componentes eléctricos activos.
