2-Stufen-Ventilatorschalter | mit AUS-Position
Produktbeschreibung
Der SMTN1-30-3A ist ein Steuerschalter zur Regelung einphasiger Motoren mit mehreren Stufen oder Drehzahlen. Er funktioniert ohne externe Stromversorgung. Das Gerät verteilt das Netzsignal einfach auf einen seiner beiden Ausgänge und ermöglicht dadurch eine zuverlässige Steuerung des Motorbetriebs abhängig von der Schalterstellung.
Dieser Steuerschalter verfügt über eine AUS-Position und zwei separate Ausgänge, über die das 230-VAC-Netzsignal an einen der beiden Klemmenblöcke weitergeleitet wird. Er wird typischerweise zur Steuerung von Motoren mit mehreren Wicklungen eingesetzt.

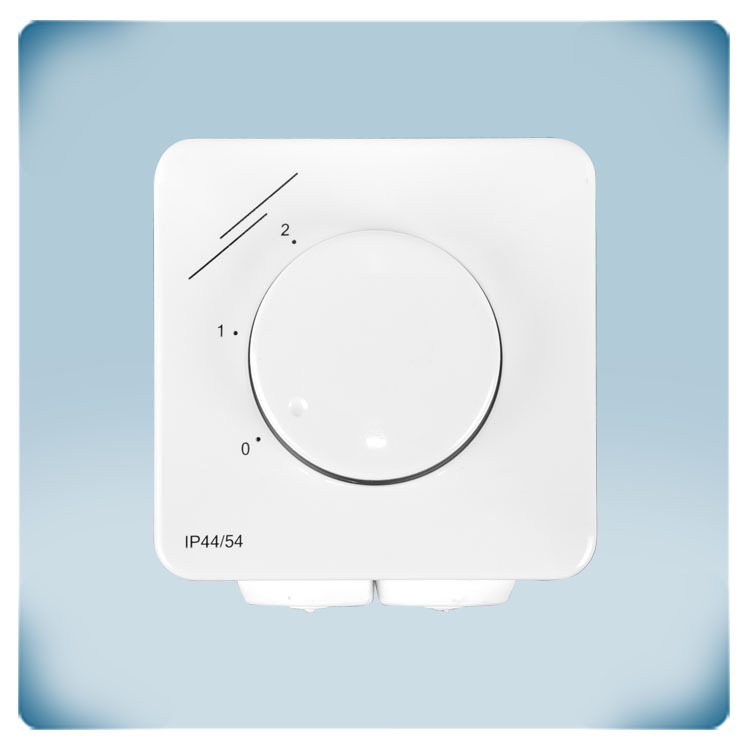

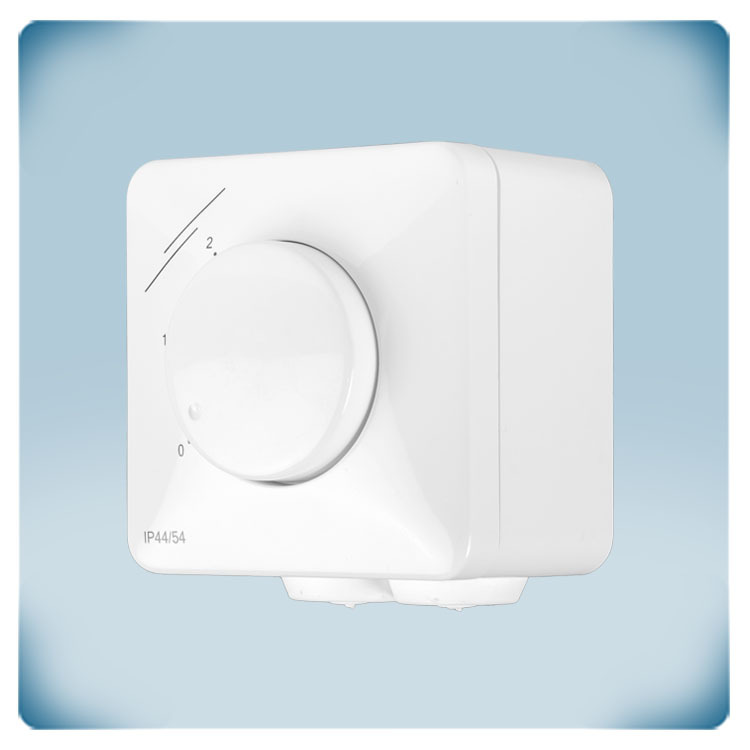

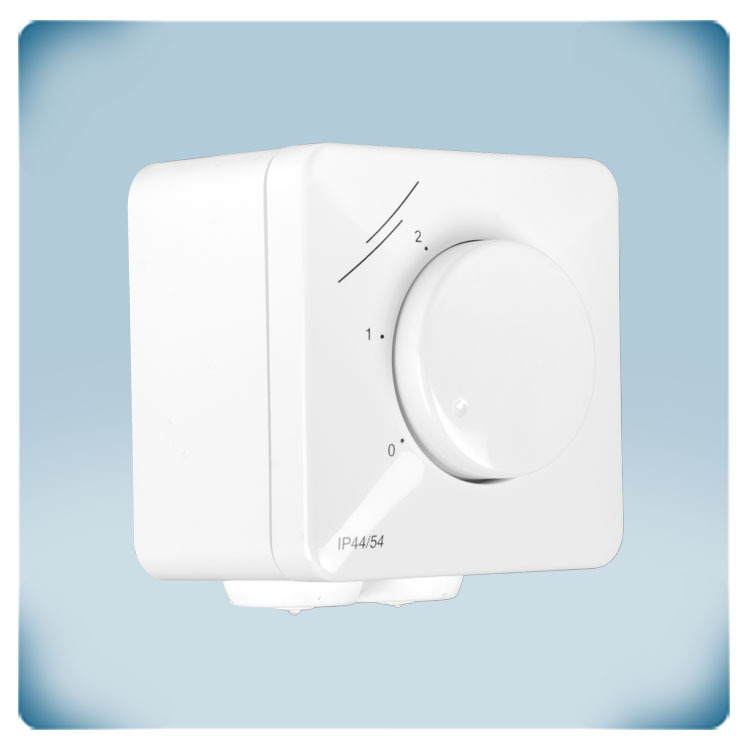

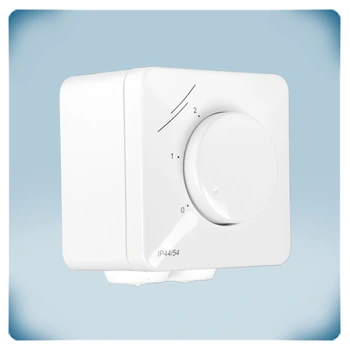

Das Kunststoffgehäuse kann sowohl unterputz (IP44) als auch aufputz (IP54) montiert werden, wodurch der SMTN1-30-3A vielseitig und langlebig ist. Diese Flexibilität ermöglicht den Einsatz in verschiedenen Umgebungen.
Zusätzliche Spezifikationen und Beschreibung
Zweistufige Motoren: Wie ermöglichen sie eine kostengünstige Regelung?
Ein zweistufiger Motor ist ein Motor mit zwei elektrischen Wicklungen. Diese Motoren sind so aufgebaut, dass sich tatsächlich zwei Motorenwicklungen auf einem gemeinsamen Stator befinden. Wird eine Wicklung mit Spannung versorgt, beschleunigt sie den Motor auf die niedrige Drehzahl. Wird die zweite Wicklung mit Spannung versorgt, beschleunigt der Motor weiter bis zur vollen Drehzahl.
Ein zweistufiger Motor ist ein Motor mit zwei elektrischen Wicklungen. Diese Motoren sind so aufgebaut, dass sich tatsächlich zwei Motorenwicklungen auf einem gemeinsamen Stator befinden. Wird eine Wicklung mit Spannung versorgt, beschleunigt sie den Motor auf die niedrige Drehzahl. Wird die zweite Wicklung mit Spannung versorgt, beschleunigt der Motor weiter bis zur vollen Drehzahl.
Im Vergleich zu anderen Drehzahlregelsystemen haben zweistufige Motoren geringere Leistungsverluste. Dies liegt daran, dass der Motor den größten Teil der Leistung direkt nutzt und keine elektrische Impulsschaltung erforderlich ist. Zweistufige Motoren sind eine kostengünstige Lösung für Anwendungen, die nur zwei Drehzahlen benötigen, und reduzieren gleichzeitig das Ausfallrisiko. Diese Motoren verfügen häufig über eine Betriebsgeschwindigkeit und eine niedrigere Drehzahl für einen einfacheren Anlauf. Sie werden häufig in Industriemaschinen und -anlagen eingesetzt, bei denen zwei unterschiedliche Drehzahlen erforderlich sind.
Wie wechselt ein 2-Stufen-Ventilatormotor die Drehzahl?
Ein Ventilator mit einem 2-Stufen-Motor verfügt über zwei Anschlusspunkte an der Hauptwicklung des Motors. Die Versorgungsspannung des Motors kann an einen dieser beiden Punkte angeschlossen werden. Die Motordrehzahl hängt davon ab, welcher Anschlusspunkt verwendet wird.
Ein Ventilator mit einem 2-Stufen-Motor verfügt über zwei Anschlusspunkte an der Hauptwicklung des Motors. Die Versorgungsspannung des Motors kann an einen dieser beiden Punkte angeschlossen werden. Die Motordrehzahl hängt davon ab, welcher Anschlusspunkt verwendet wird.
Der Regler für einen 2-Stufen-Motor schaltet daher die Netzspannung auf einen der beiden Kontakte. Wird der Drehschalter in eine andere Position gedreht, wird die Spannung auf die andere Motorwicklung übertragen. Dadurch entsteht eine andere Ventilatordrehzahl.
Was macht die Installation einfach?
Wir wissen, wie wichtig eine einfache Installation ist. Unser manueller Steuerschalter wurde für eine unkomplizierte Integration in bestehende HLK-Systeme entwickelt. Unabhängig davon, ob Sie ein erfahrener Installateur oder Endanwender sind, sorgt die einfache Installation für eine problemlose Inbetriebnahme.
Wir wissen, wie wichtig eine einfache Installation ist. Unser manueller Steuerschalter wurde für eine unkomplizierte Integration in bestehende HLK-Systeme entwickelt. Unabhängig davon, ob Sie ein erfahrener Installateur oder Endanwender sind, sorgt die einfache Installation für eine problemlose Inbetriebnahme.
Entfernen Sie zunächst den Drehknopf und die Frontabdeckung, indem Sie beide einfach abziehen. Montieren Sie anschließend das Gehäuse je nach Wunsch auf der Wand oder in der Wand. Verbinden Sie danach die Versorgungsspannung und anschließend die Ausgänge mit dem Ventilatormotor. Für die Installation des SMTN benötigen Sie lediglich einen Satz Schraubendreher.
Achten Sie auf die korrekte Einbaulage. Installieren Sie das Gerät niemals auf dem Kopf.
Warum ist das Gehäuse so zuverlässig?
Das Gehäuse des SMTN1-30-3A besteht aus robustem, UV-beständigem weißem ASA-Kunststoff und schützt die Elektronik vor Staub, Wasser und Stößen. Das Gehäuse ermöglicht sowohl eine Unterputz- als auch eine Aufputzmontage und eignet sich damit für die Installation an verschiedensten Wandarten, einschließlich Gipskarton, Ziegelwänden oder Holzpaneelen.
Das Gehäuse des SMTN1-30-3A besteht aus robustem, UV-beständigem weißem ASA-Kunststoff und schützt die Elektronik vor Staub, Wasser und Stößen. Das Gehäuse ermöglicht sowohl eine Unterputz- als auch eine Aufputzmontage und eignet sich damit für die Installation an verschiedensten Wandarten, einschließlich Gipskarton, Ziegelwänden oder Holzpaneelen.
Bei Unterputzmontage passt der Schalter perfekt in eine standardmäßige europäische Unterputzdose und fügt sich dezent in die Umgebung ein. Die Schutzart beträgt IP44 bei Unterputzmontage und IP54 bei Aufputzmontage.
Unser manueller Steuerschalter wurde mit Blick auf Langlebigkeit entwickelt. Seine robuste Konstruktion gewährleistet zuverlässige Funktion in verschiedensten HLK-Anwendungen. Der Schalter ist für den Dauerbetrieb ausgelegt und bietet Anwendern eine zuverlässige Lösung für die Steuerung ihrer Ventilatoren. Sein ansprechendes Design passt zu nahezu jedem Einrichtungsstil. Die Reinigung ist besonders einfach und kann mit einem feuchten Tuch erfolgen.
Um eine lange Lebensdauer unserer Produkte zu gewährleisten, entwickeln wir nicht nur die Elektronik selbst, sondern fertigen auch die Gehäuse unserer Geräte in eigener Produktion.
