Fiche technique

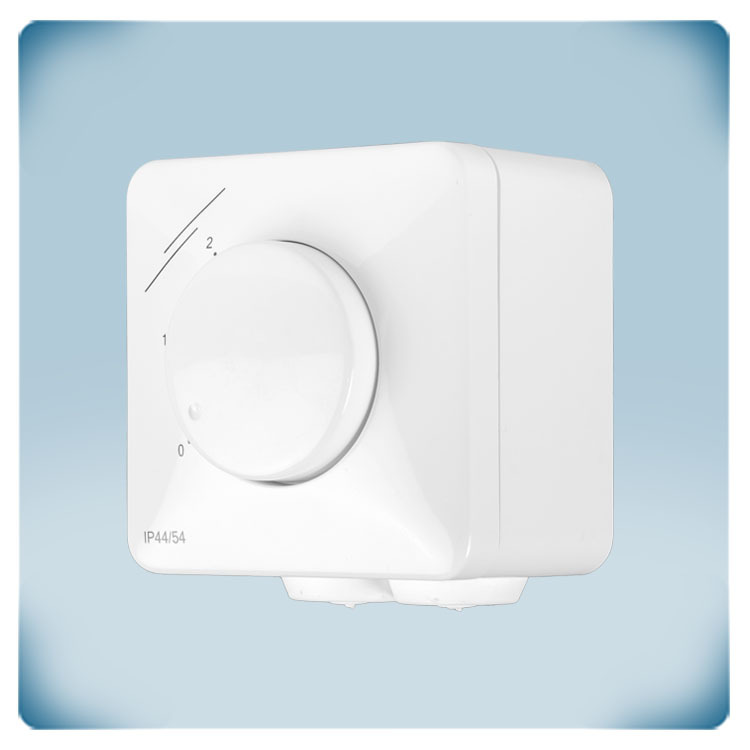

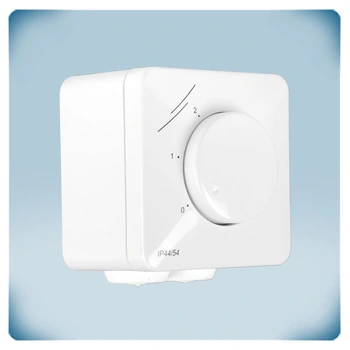

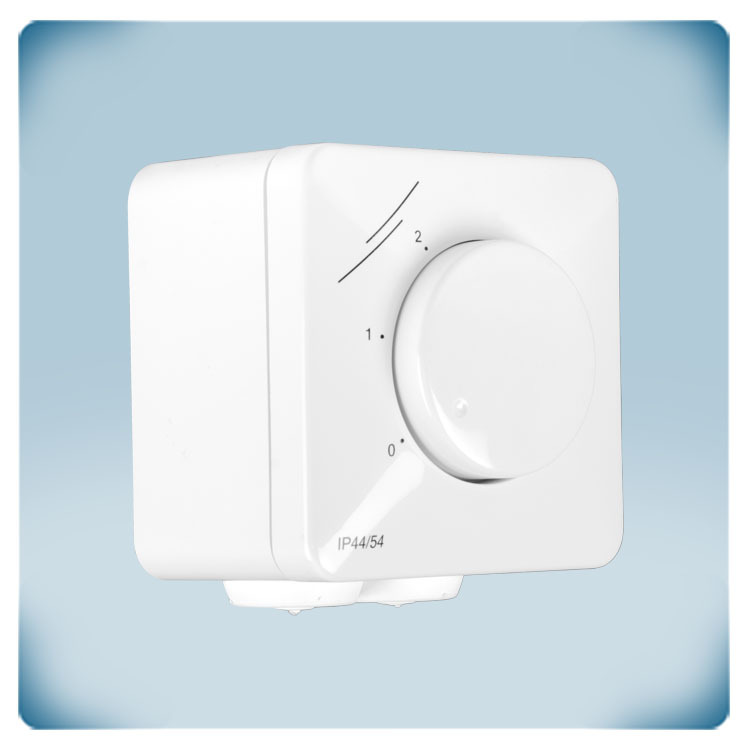

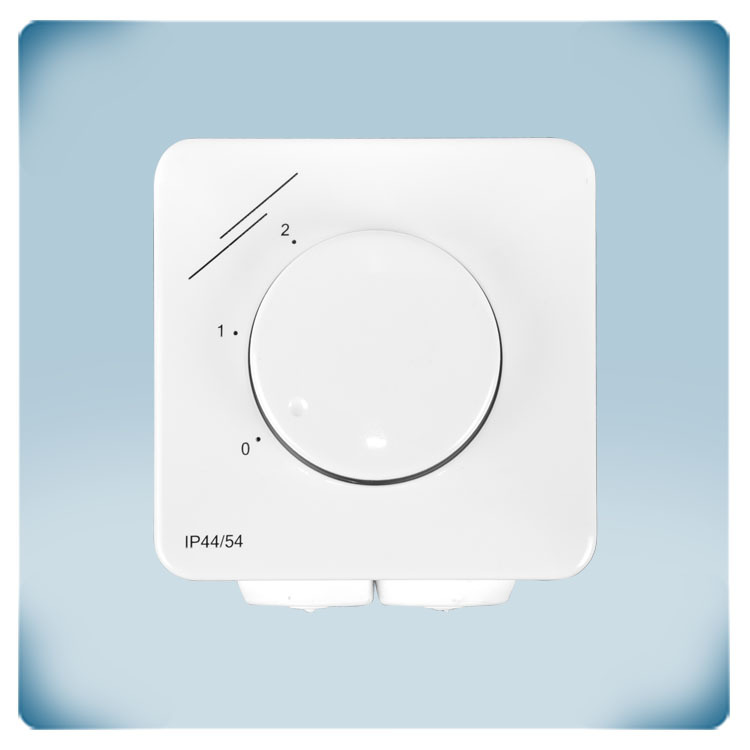

Interrupteur 2 vitesses pour ventilateur | avec position ARRÊT
Description du produit
Le SMTN1-30-3A est un interrupteur de commande conçu pour commander des moteurs monophasés à plusieurs étages ou à plusieurs vitesses. Il fonctionne sans alimentation électrique externe. L’appareil distribue facilement le signal secteur vers l’une de ses deux sorties, permettant ainsi un contrôle fiable du fonctionnement du moteur en fonction de la position de l’interrupteur.
Cet interrupteur dispose d’une position ARRÊT et de deux sorties distinctes permettant de transmettre le signal secteur 230 VCA à l’un de ses deux borniers. Il est généralement utilisé pour commander des moteurs dotés de plusieurs enroulements.
Le boîtier en plastique peut être installé en encastré (IP44) ou en saillie (IP54), ce qui rend le SMTN1-30-3A polyvalent et durable. Cette flexibilité permet son utilisation dans différents environnements.
Spécifications et descriptions supplémentaires
Moteurs à deux vitesses : comment permettent-ils une commande économique ?
Un moteur à deux vitesses est un moteur équipé de deux bobinages électriques. Ces moteurs sont conçus de manière à intégrer en réalité deux moteurs bobinés sur un même stator. Lorsqu’un premier bobinage est alimenté, il accélère le moteur jusqu’à la vitesse basse. Lorsque le second bobinage est alimenté, le moteur accélère davantage jusqu’à atteindre sa pleine vitesse.
Un moteur à deux vitesses est un moteur équipé de deux bobinages électriques. Ces moteurs sont conçus de manière à intégrer en réalité deux moteurs bobinés sur un même stator. Lorsqu’un premier bobinage est alimenté, il accélère le moteur jusqu’à la vitesse basse. Lorsque le second bobinage est alimenté, le moteur accélère davantage jusqu’à atteindre sa pleine vitesse.
Par rapport à d’autres systèmes de régulation de vitesse, les moteurs à deux vitesses dissipent moins d’énergie. Cela s’explique par le fait que la majeure partie de la puissance est utilisée directement par le moteur et qu’aucune commutation par impulsions électriques n’est nécessaire. Les moteurs à deux vitesses constituent une solution économique pour les applications nécessitant uniquement deux vitesses, tout en réduisant le risque de panne. Ils sont souvent conçus avec une vitesse de fonctionnement et une vitesse réduite facilitant le démarrage. Ils sont couramment utilisés dans les machines et systèmes industriels nécessitant deux vitesses distinctes.
Comment un moteur de ventilateur à 2 vitesses change-t-il de vitesse ?
Un ventilateur équipé d’un moteur à 2 vitesses possède deux points de raccordement sur le bobinage principal du moteur. La tension d’alimentation du moteur peut être raccordée à l’un de ces deux points. La vitesse du moteur dépend du point de raccordement utilisé.
Un ventilateur équipé d’un moteur à 2 vitesses possède deux points de raccordement sur le bobinage principal du moteur. La tension d’alimentation du moteur peut être raccordée à l’un de ces deux points. La vitesse du moteur dépend du point de raccordement utilisé.
Le régulateur d’un moteur à 2 vitesses raccorde donc la tension secteur à l’un des deux contacts. Lorsque le bouton rotatif est tourné vers une autre position, la tension est transférée vers l’autre bobinage du moteur, ce qui entraîne une vitesse différente du ventilateur.
Qu’est-ce qui facilite l’installation ?
Nous comprenons l’importance d’une installation simple. Notre interrupteur de commande manuel est conçu pour être facilement intégré aux systèmes HVAC existants. Que vous soyez un installateur expérimenté ou un utilisateur final, la procédure d’installation simple garantit une mise en service sans difficulté.
Nous comprenons l’importance d’une installation simple. Notre interrupteur de commande manuel est conçu pour être facilement intégré aux systèmes HVAC existants. Que vous soyez un installateur expérimenté ou un utilisateur final, la procédure d’installation simple garantit une mise en service sans difficulté.
Après avoir retiré le bouton rotatif et la façade en les tirant simplement vers vous, fixez le boîtier sur le mur ou encastrez-le dans celui-ci, selon vos préférences. Raccordez ensuite la tension d’alimentation, puis les sorties vers le moteur du ventilateur. Pour installer le SMTN, un simple jeu de tournevis suffit.
Veillez à respecter la position de montage correcte. N’installez jamais l’appareil à l’envers.
Pourquoi le boîtier est-il particulièrement fiable ?
Le boîtier du SMTN1-30-3A est fabriqué en plastique ASA blanc robuste et résistant aux UV. Il protège les composants électroniques contre la poussière, l’eau et les chocs. Le boîtier permet une installation encastrée ou en saillie et convient donc à différents types de murs, notamment les plaques de plâtre, les murs en briques ou les panneaux en bois.
Le boîtier du SMTN1-30-3A est fabriqué en plastique ASA blanc robuste et résistant aux UV. Il protège les composants électroniques contre la poussière, l’eau et les chocs. Le boîtier permet une installation encastrée ou en saillie et convient donc à différents types de murs, notamment les plaques de plâtre, les murs en briques ou les panneaux en bois.
En cas de montage encastré, l’interrupteur s’intègre parfaitement dans une boîte murale standard européenne et se fond discrètement dans son environnement. Le degré de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie.
Notre interrupteur de commande manuel est conçu pour être durable et dispose d’une construction robuste garantissant sa fiabilité dans diverses applications HVAC. Il est conçu pour résister aux exigences d’un fonctionnement continu et offre ainsi une solution fiable pour la commande des ventilateurs. Son design soigné s’intègre harmonieusement à tous les styles d’intérieur. Le nettoyage est très simple : un chiffon humide suffit.
Pour garantir la longue durée de vie de nos produits, nous ne nous contentons pas de développer l’électronique : nous fabriquons également nous-mêmes les boîtiers de nos appareils.
