Hoja de datos

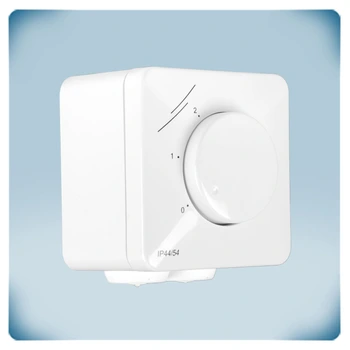

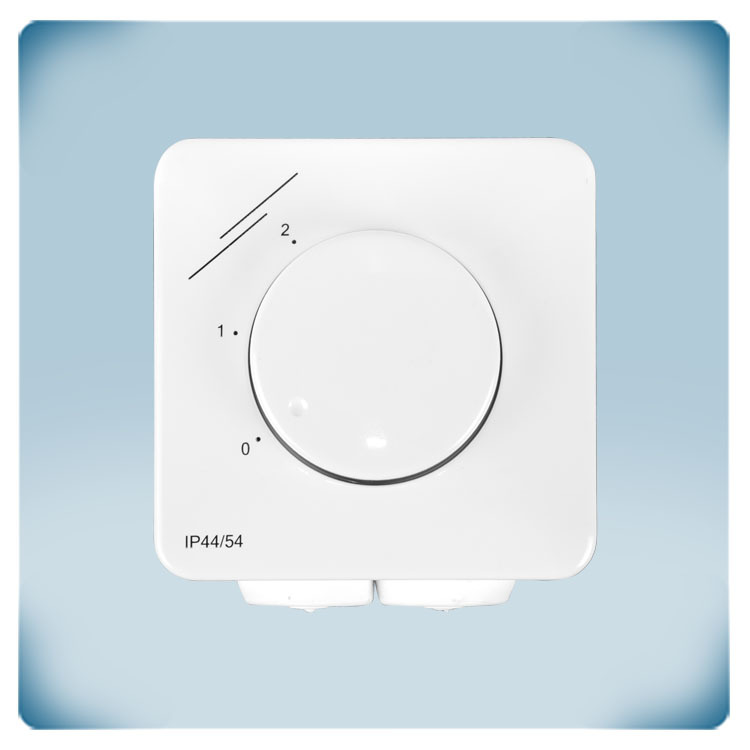

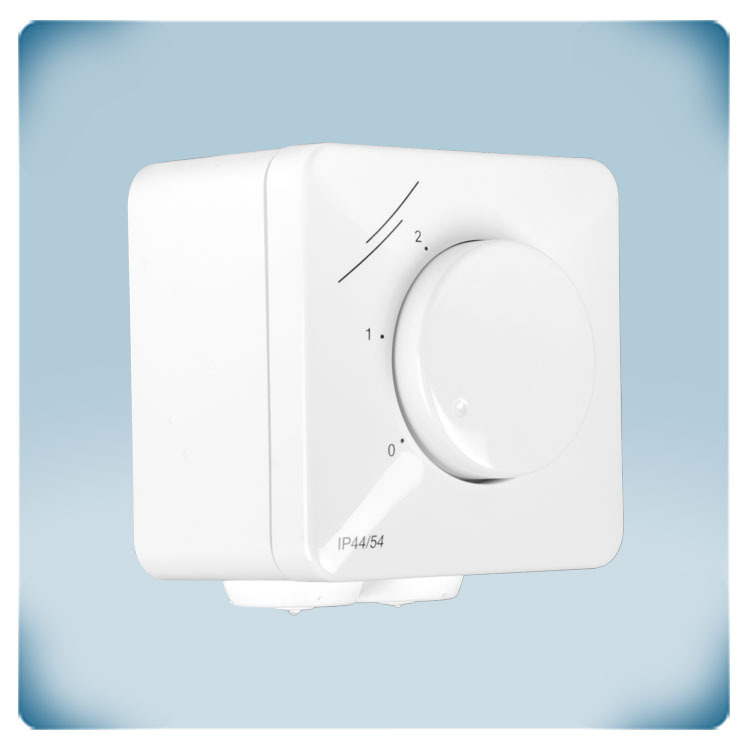

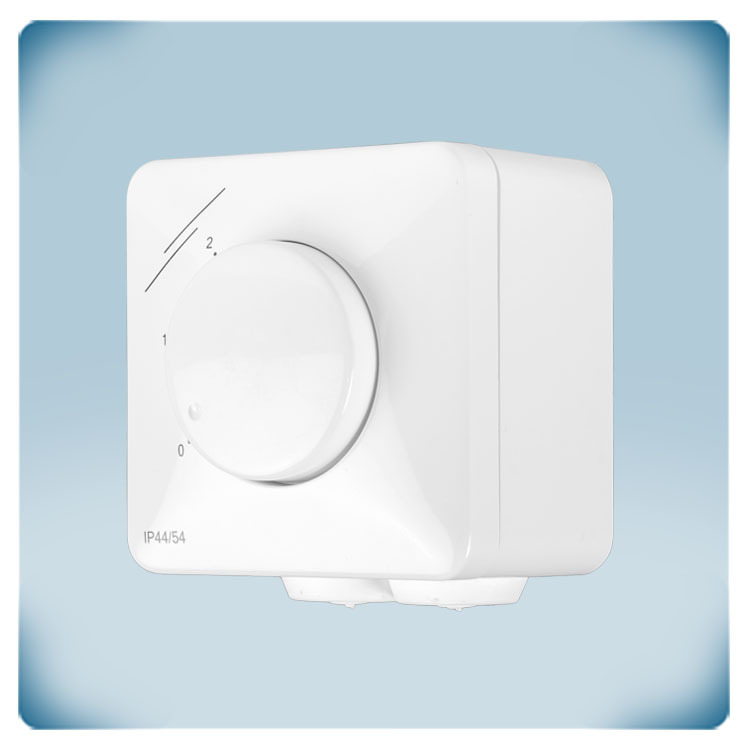

Interruptor de 2 velocidades para ventilador | con posición OFF
Descripción de producto
El SMTN1-30-3A es un interruptor de control diseñado para controlar motores monofásicos de varias etapas o velocidades. Funciona sin necesidad de una alimentación eléctrica externa. El dispositivo distribuye fácilmente la señal de red a una de sus dos salidas, proporcionando un control fiable del funcionamiento del motor en función de la posición del interruptor.
Este interruptor de control dispone de una posición OFF y de dos salidas independientes para transferir la señal de red de 230 VCA a uno de sus dos bloques de terminales. Se utiliza normalmente para controlar motores con varios devanados.
La carcasa de plástico puede instalarse tanto empotrada (IP44) como en superficie (IP54), lo que hace que el SMTN1-30-3A sea versátil y duradero. Esta flexibilidad permite utilizarlo en una amplia variedad de entornos.
Especificaciones y descripción adicionales
Motores de dos velocidades: ¿cómo permiten un control económico?
Un motor de dos velocidades es un motor con dos devanados eléctricos. Estos motores están diseñados de manera que, en realidad, hay dos motores bobinados sobre un mismo estator. Cuando se alimenta un devanado, este acelera el motor hasta alcanzar la velocidad baja. Cuando se alimenta el segundo devanado, el motor continúa acelerando hasta alcanzar la velocidad máxima.
Un motor de dos velocidades es un motor con dos devanados eléctricos. Estos motores están diseñados de manera que, en realidad, hay dos motores bobinados sobre un mismo estator. Cuando se alimenta un devanado, este acelera el motor hasta alcanzar la velocidad baja. Cuando se alimenta el segundo devanado, el motor continúa acelerando hasta alcanzar la velocidad máxima.
En comparación con otros sistemas de control de velocidad, los motores de dos velocidades presentan menores pérdidas de potencia. Esto se debe a que el motor utiliza directamente la mayor parte de la potencia y no requiere conmutación mediante impulsos eléctricos. Los motores de dos velocidades son una solución económica para aplicaciones que solo requieren dos velocidades y, al mismo tiempo, reducen el riesgo de averías. Estos motores suelen disponer de una velocidad de funcionamiento y de una velocidad inferior que facilita el arranque. Se utilizan habitualmente en maquinaria y sistemas industriales que requieren dos velocidades diferentes.
¿Cómo cambia de velocidad un motor de ventilador de 2 velocidades?
Un ventilador con un motor de 2 velocidades dispone de dos puntos de conexión en el devanado principal del motor. La tensión de alimentación del motor puede conectarse a uno de estos dos puntos. La velocidad del motor depende del punto de conexión utilizado.
Un ventilador con un motor de 2 velocidades dispone de dos puntos de conexión en el devanado principal del motor. La tensión de alimentación del motor puede conectarse a uno de estos dos puntos. La velocidad del motor depende del punto de conexión utilizado.
Por lo tanto, el controlador de un motor de 2 velocidades conecta la tensión de red a uno de los dos contactos. Al girar el interruptor giratorio a otra posición, la tensión se transfiere al otro devanado del motor, lo que produce una velocidad diferente del ventilador.
¿Qué facilita la instalación?
Entendemos la importancia de que la instalación sea sencilla. Nuestro interruptor de control manual está diseñado para integrarse fácilmente en sistemas HVAC existentes. Tanto si es un instalador experimentado como un usuario final, el sencillo proceso de instalación garantiza una puesta en marcha sin complicaciones.
Entendemos la importancia de que la instalación sea sencilla. Nuestro interruptor de control manual está diseñado para integrarse fácilmente en sistemas HVAC existentes. Tanto si es un instalador experimentado como un usuario final, el sencillo proceso de instalación garantiza una puesta en marcha sin complicaciones.
Después de retirar el mando giratorio y la cubierta frontal simplemente tirando de ellos, monte la carcasa sobre la pared o empótrela en ella, según sus preferencias. A continuación, conecte la tensión de alimentación y después las salidas al motor del ventilador. Para instalar el SMTN solo necesita un juego de destornilladores.
Preste atención a la posición correcta de montaje. Nunca instale el dispositivo boca abajo.
¿Por qué es tan fiable la carcasa?
La carcasa del SMTN1-30-3A está fabricada en plástico ASA blanco sólido y resistente a los rayos UV, que protege los componentes electrónicos contra el polvo, el agua y los impactos. La carcasa permite tanto el montaje empotrado como el montaje en superficie, por lo que es adecuada para su instalación en diferentes tipos de paredes, incluidas placas de yeso, paredes de ladrillo o paneles de madera.
La carcasa del SMTN1-30-3A está fabricada en plástico ASA blanco sólido y resistente a los rayos UV, que protege los componentes electrónicos contra el polvo, el agua y los impactos. La carcasa permite tanto el montaje empotrado como el montaje en superficie, por lo que es adecuada para su instalación en diferentes tipos de paredes, incluidas placas de yeso, paredes de ladrillo o paneles de madera.
Con el montaje empotrado, el interruptor encaja perfectamente en una caja de pared estándar europea y se integra discretamente en el entorno. El grado de protección es IP44 para el montaje empotrado e IP54 para el montaje en superficie.
Nuestro interruptor de control manual está diseñado para ofrecer una gran durabilidad y cuenta con una construcción robusta que garantiza su fiabilidad en diversas aplicaciones HVAC. Está diseñado para soportar las exigencias de un funcionamiento continuo y proporcionar a los usuarios una solución fiable para el control de sus ventiladores. Su diseño atractivo combina con cualquier estilo de interior. Además, es muy fácil de limpiar utilizando únicamente un paño húmedo.
Para garantizar una larga vida útil de nuestros productos, no solo desarrollamos la electrónica internamente, sino que también fabricamos nosotros mismos las carcasas de nuestros dispositivos.
