Schematische Übersicht
AC Motor 5 A | 0-10 Volt Regelung | TK Überwachung
Beschreibung der Lösung

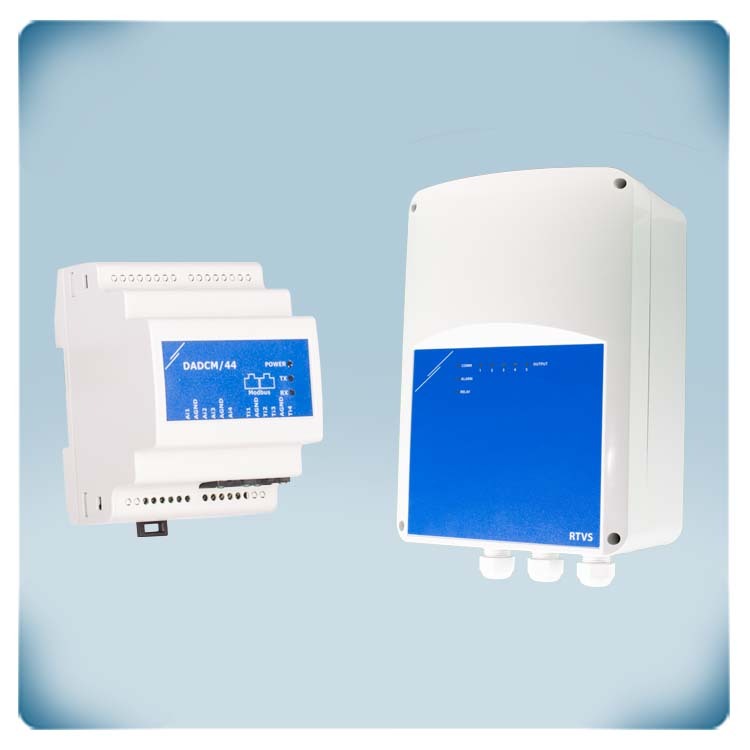

Temperaturgesteuerter oder 0-10 Volt Drehzahlregler für AC Lüfter mit Einphasenmotor, ausgestattet mit Thermokontakten. Der maximale Motorstrom beträgt 5 A. Die Versorgungsspannung liegt im Bereich zwischen 115 und 230 VAC. Die Drehzahl des Wechselstromlüfters kann über ein analoges Führungssignal oder basierend auf der gemessenen Temperatur eingestellt werden. Das DADCM-Modul sendet die gewünschte Drehzahl an den Transformatorregler RTVS8. Die Modbus RTU Kommunikation kann größere Strecken überbrücken als ein analoges Signal. Die Drehzahl des Ventilators kann von hoch auf niedrig oder von niedrig auf hoch geregelt werden. Alle Einstellungen können über Modbus RTU angepasst werden. Die TK Überwachungsfunktion schaltet den Motor ab, wenn über die Thermokontakte eine Überhitzung des Motors festgestellt wird.
