Katalogový list
Třístupňový ovladač pro EC ventilátory | poloha OFF
Popis výrobku
Třístupňový ovládací spínač s polohou OFF pro EC ventilátory nebo pohony klapek. Lze jím také dálkově ovládat regulátory otáček AC ventilátorů nebo frekvenční měniče. Napájecí napětí je 10 V DC. Výstupní signál je rozdělen do 4 kroků: 0 VDC a 3 další výstupní napětí. Ve vypnuté poloze nebo poloze 0 je výstupní signál 0 VDC. Výstupní signál v poloze 1 lze nastavit v rozsahu 3 - 7 VDC pomocí interního trimru. Výstupní signál polohy 2 lze nastavit v rozsahu 5 - 9 VDC pomocí interního trimru. Výstupní signál polohy 3 se vždy rovná přiváděnému napětí: 10 VDC. Kryt odolný proti stříkající vodě umožňuje vestavnou montáž (IP44) nebo povrchovou montáž (IP54).
Doplňující specifikace a popis
Co je to třístupňový ovládací spínač?
Výstupní napětí tohoto řídicího spínače se mění v závislosti na poloze otočného spínače. Výstupní napětí je rozděleno do tří kroků. Tento řídicí spínač ovládá ventilátory EC nebo pohony klapek ve třech krocích. Může také dálkově ovládat regulátory otáček ventilátorů AC (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E) ve třech krocích. Např. ovládací spínač může být instalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrickém rozvaděči.

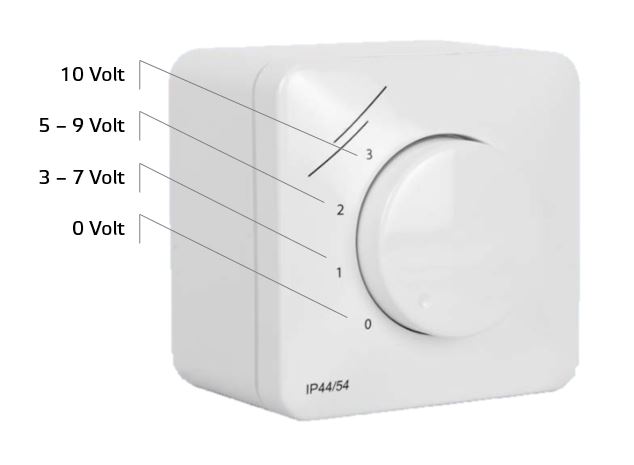

Nastavitelné úrovně výstupu
U některých aplikací je žádoucí nastavit řídicí signál tak, aby bylo dosaženo optimálních otáček ventilátoru. Poloha 0 je pevně nastavena na 0 VDC. Řídicí signál polohy 1 a polohy 2 lze nastavit pomocí interních trimrů. Výstupní napětí polohy 1 lze nastavit v rozsahu 3 - 7 VDC. Výstupní napětí polohy 1 lze nastavit v rozsahu 5 - 9 VDC. Poloha 3 se vždy rovná dodávanému napětí: 10 VDC.
Poloha VYPNUTO
Tento ovládací spínač má polohu OFF. V poloze 0 je výstupní napětí 0 VDC.
