Techninė dokumentacija

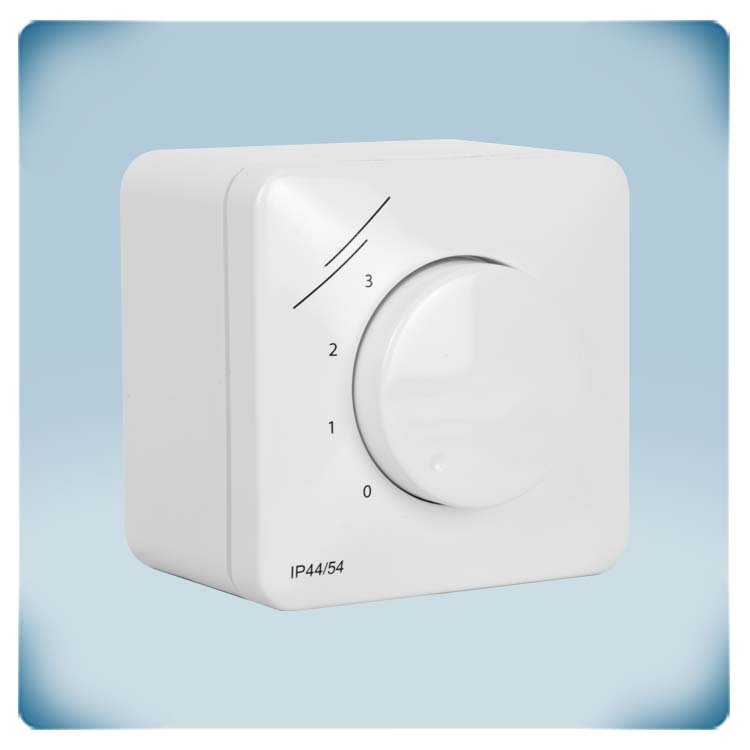

3 padėčių perjungėjas su išjungimo padėtimi EC ventiliatoriams
Produkto aprašymas
SMT-D-4P-EM 3 padėčių perjungėją galima naudoti rankiniu būdu valdyti 0-10 VDC signalą trimis pakopomis. Šis signalas gali būti naudojamas valdyti EC ventiliatorius, sklendžių pavaroms ar ventiliatoriaus greičio reguliatoriams valdyti.
Šis EC ventiliatorių reguliatorius padalina 0-10 VDC valdymo signalą į 3 pakopas. Dvi iš šių pakopų (1 ir 2 pakopos) gali būti sureguliuotos vidiniais trimeriais. Trečia padėtis visada yra tokia pati kokia yra maitinimo įtampa. Perjungėjas turi padėtį išjungta. Taigi šis įrenginys gali generuoti šias išėjimo įtampas: 3 ... 7 - 5 ... 9 - 10 VDC.

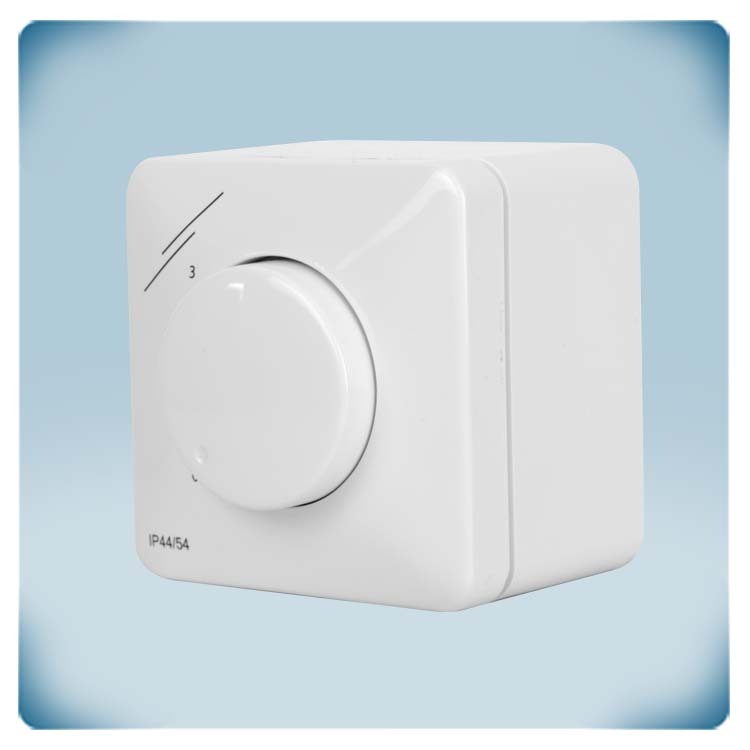

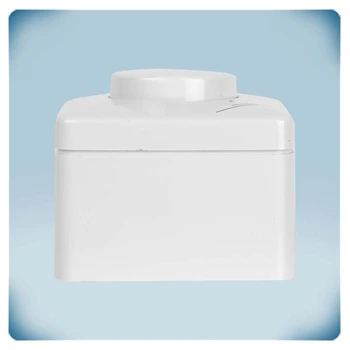

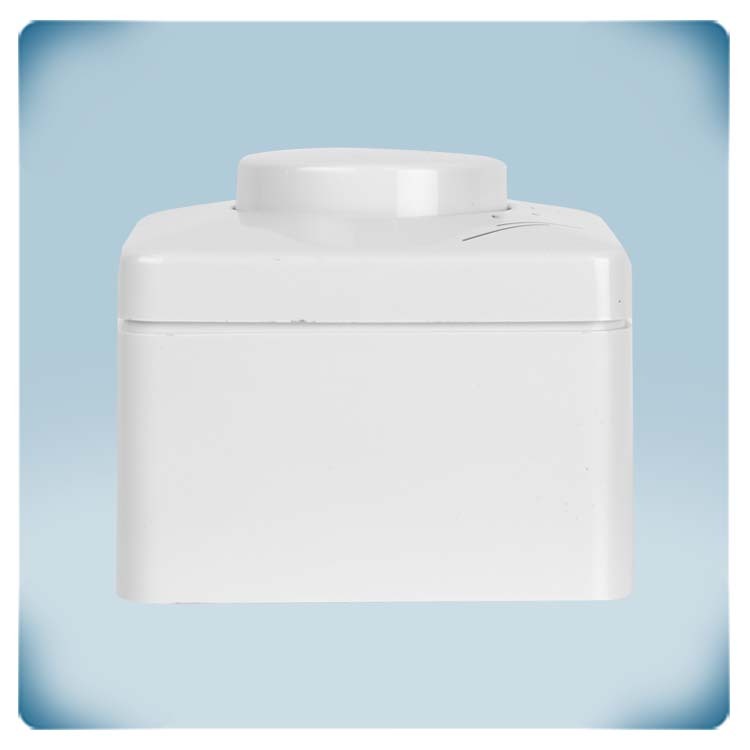

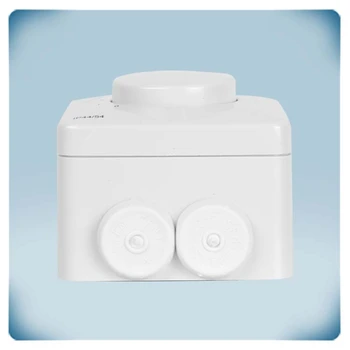

Perjungėjo korpusas tinkamas tiek virštinkiniam, tiek potinkiniam montavimui, teisingas virštinkinis sumontavimas išlaiko perjungėjo korpuso IP54 saugumo klasę, o sumontuotas sienoje perjungėjas išsaugo IP44 saugumo klasę.
Papildomos specifikacijos ir aprašymas
Kas yra EC variklis ir kodėl jis geresnis už AC variklį?
Elektroniškai komutuojamas (EC) variklis paprastai turi rotorių su nuolatiniais magnetais, kuris sukasi statoriaus viduje arba aplink jį. Integruotas ventiliatoriaus greičio valdiklis generuoja elektros srovę statoriaus apvijose, kurios stiprumas kinta pagal 0–10 V valdymo signalą. Ši srovė sukuria besisukantį magnetinį lauką, prie kurio prisitaiko nuolatiniai magnetai, taip užtikrindami EC variklio veikimą. Pagrindiniai EC variklių privalumai, palyginti su AC varikliais, yra didesnis energijos efektyvumas, ilgesnis tarnavimo laikas, mažesnis triukšmo lygis ir mažesni elektromagnetiniai trikdžiai (EMI). Optimaliam veikimui EC varikliui reikalingas valdymo signalas, kuris nustato norimą ventiliatoriaus greitį. Šis valdymo signalas gali būti skaitmeninis, naudojant Modbus RTU ryšį, arba analoginis, dažniausiai 0–10 voltų diapazone. SMT-D-4P-EM šį signalą generuoja rankiniu būdu laipsniškais žingsniais.
Kas yra 3 pakopų valdymo jungiklis?
Šio valdymo jungiklio išėjimo įtampa kinta priklausomai nuo sukamos rankenėlės padėties. Įtampa padalinta į tris pakopas. Šis jungiklis naudojamas EC ventiliatoriams arba sklendžių pavaroms valdyti trimis pakopomis. Jis taip pat gali būti naudojamas nuotoliniu būdu valdyti AC ventiliatorių greičio valdiklius (pavyzdžiui, Sentera EVS arba MVS serijas) arba dažnio keitiklius (FI-E seriją) trimis pakopomis. Šį valdymo jungiklį galima montuoti gyvenamajame kambaryje, kai ventiliatoriaus greičio valdiklis yra techninėje patalpoje arba elektros skydinėje.
Kaip reguliuojamas valdymo signalas?

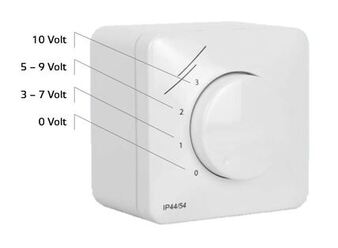

Kai kurioms programoms būtina reguliuoti valdymo signalą, kad būtų pasiektas optimalus ventiliatoriaus greitis. 0 padėtis yra fiksuota – 0 VDC. 1 ir 2 padėčių valdymo signalai gali būti reguliuojami vidiniais trimeriais. 1 padėties išėjimo įtampa gali būti reguliuojama 3–7 VDC ribose. 2 padėties išėjimo įtampa gali būti reguliuojama 5–9 VDC ribose. 3 padėtis visada lygi maitinimo įtampai: 10 VDC. Šis valdymo jungiklis turi IŠJUNGIMO (OFF) padėtį. 0 padėtyje išėjimo įtampa yra 0 VDC, t. y. ventiliatorius yra sustabdytas.
Kai kurioms programoms būtina reguliuoti valdymo signalą, kad būtų pasiektas optimalus ventiliatoriaus greitis. 0 padėtis yra fiksuota – 0 VDC. 1 ir 2 padėčių valdymo signalai gali būti reguliuojami vidiniais trimeriais. 1 padėties išėjimo įtampa gali būti reguliuojama 3–7 VDC ribose. 2 padėties išėjimo įtampa gali būti reguliuojama 5–9 VDC ribose. 3 padėtis visada lygi maitinimo įtampai: 10 VDC. Šis valdymo jungiklis turi IŠJUNGIMO (OFF) padėtį. 0 padėtyje išėjimo įtampa yra 0 VDC, t. y. ventiliatorius yra sustabdytas.
Koks perjungėjo korpusas?

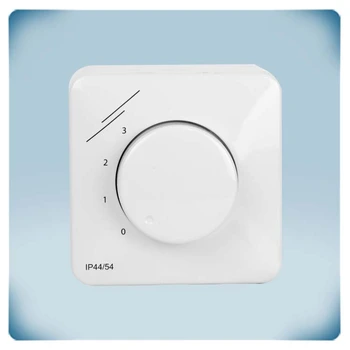

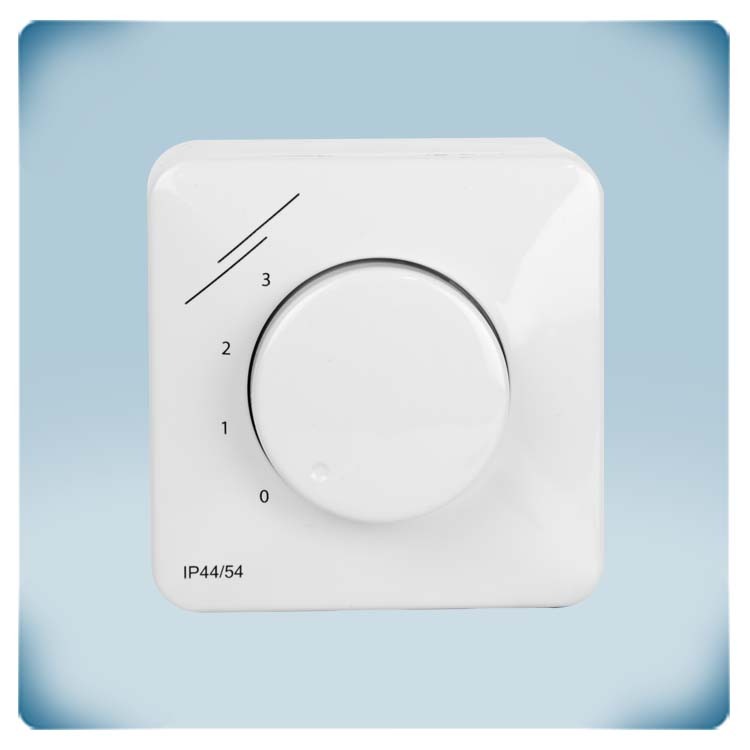

SMT-D-4P-EM korpusas pagamintas iš tvirto ASA plastiko, malonios kreminės spalvos (RAL9010), kuris yra atsparus UV spinduliams ir apsaugo elektroniką nuo dulkių, vandens bei smūgių. Korpusas turi tiek įleidžiamo (flush), tiek paviršinio montavimo galimybes, todėl jį lengva įrengti bet kokio tipo sienoje – gipso kartono, mūrinėse sienose ar panelėse. Nereikia ieškoti skirtingų produkto versijų. Pasirinkus įleidžiamą montavimą, jis puikiai tinka standartinei europinei dėžutei ir gražiai susilieja su aplinka. Apsaugos klasė yra IP44 įleidžiamam montavimui ir IP54 paviršiniam montavimui. Jis atrodo estetiškai ir tinka įvairiems interjero stiliams. Valyti jį labai paprasta – pakanka drėgnos šluostės.
SMT-D-4P-EM korpusas pagamintas iš tvirto ASA plastiko, malonios kreminės spalvos (RAL9010), kuris yra atsparus UV spinduliams ir apsaugo elektroniką nuo dulkių, vandens bei smūgių. Korpusas turi tiek įleidžiamo (flush), tiek paviršinio montavimo galimybes, todėl jį lengva įrengti bet kokio tipo sienoje – gipso kartono, mūrinėse sienose ar panelėse. Nereikia ieškoti skirtingų produkto versijų. Pasirinkus įleidžiamą montavimą, jis puikiai tinka standartinei europinei dėžutei ir gražiai susilieja su aplinka. Apsaugos klasė yra IP44 įleidžiamam montavimui ir IP54 paviršiniam montavimui. Jis atrodo estetiškai ir tinka įvairiems interjero stiliams. Valyti jį labai paprasta – pakanka drėgnos šluostės.
