Katalogový list
Regulátor otáček ventilátoru | 6 A
Popis výrobku
Regulátor otáček pro jednofázové motory s maximálním proudem 6 A. Požadované otáčky ventilátoru lze nastavit pomocí potenciometru umístěného na přední straně. Napájecí napětí je 230 V AC. Minimální otáčky lze nastavit pomocí interního trimru. Pomocí propojky lze zvolit zrychlení s plným nebo pozvolným rozběhem. Podsvícený spínač ZAP/VYP je umístěn na boční straně krytu. Tento regulátor se obvykle používá pro regulaci otáček AC ventilátorů nebo odstředivých čerpadel v aplikacích VZT. Otáčky ventilátoru se regulují změnou napětí motoru prostřednictvím řízení fázového úhlu - technologie Triac.
Doplňující specifikace a popis
Proč je důležité regulovat otáčky ventilátoru?
V mnoha případech jsou ventilátory naddimenzované pro běžný provoz. Ke snížení otáček ventilátorů a optimalizaci přívodu čerstvého vzduchu lze použít regulátor otáček AC ventilátorů. Příliš velké větrání nepředstavuje problém pro kvalitu vzduchu v interiéru. V mnoha případech způsobuje nadměrně vysoká rychlost ventilátoru obtěžování hlukem ve vzduchotechnickém potrubí. Čím vyšší jsou otáčky ventilátoru, tím vyšší je spotřeba energie. Snížení otáček ventilátoru o 25 % vede k úspoře energie (provozních nákladů) o více než 50 %. V závislosti na větracím systému lze díky optimální rychlosti ventilátoru snížit také náklady na vytápění.
Plynulá regulace otáček ventilátoru
Tento regulátor otáček ventilátorů reguluje otáčky AC ventilátorů snížením napětí motoru. Napětí se snižuje prostřednictvím regulace fázového úhlu (technologie TRIAC). Tento regulátor otáček je proto vhodný pouze pro motory s regulací napětí. Pokud si nejste jisti, zda je váš motor napěťově regulovatelný, obraťte se nejlépe na výrobce motoru. Tento regulátor otáček pracuje zcela tiše. Otáčky ventilátoru lze ovládat pomocí knoflíku na předním panelu. V závislosti na typu motoru se může při nízkých otáčkách objevit hučení motoru.
Nastavitelné minimální otáčky motoru
Minimální volitelné otáčky motoru lze nastavit pomocí interního trimru. To umožňuje optimalizovat rozsah otáček ventilátoru, který lze zvolit pomocí knoflíku na předním panelu. Některé AC motory nevydrží dlouhodobý provoz při nízkých otáčkách. Hrozí, že se po určité době přehřejí. To může vést k poškození izolace vinutí a následnému trvalému poškození motoru. Aby se zabránilo přehřátí, lze v případě potřeby zvýšit minimální otáčky motoru. Výrobce motoru udává minimální přípustné napětí motoru s regulací napětí.
Spínač pro zapnutí/vypnutí
Pomocí podsvíceného spínače ON/OFF na boku lze AC ventilátor zapnout nebo vypnout. V poloze ON (Zapnuto) je spínač podsvícený. Další podrobnosti naleznete v návodu k obsluze.
Neregulovaný výstup
Když je motor aktivován, je aktivní neregulovaný výstup. Protože je tento výstup buď zapnutý (230 V), nebo vypnutý (0 V), nazývá se "neregulovaný výstup". Maximální proud tohoto výstupu je 2 A. Obvykle se používá k ovládání externího indikátoru chodu, k otevření nebo zavření klapky, ke spínání externího relé atd.
Např. když se ventilátor zastaví, klapka se zavře. Když je ventilátor aktivní, klapka je otevřená.
Dvě možnosti rozběhu motoru
Kickstart a pozvolný rozběh jsou dva různé způsoby spouštění motoru. Rozdíl je ve způsobu, jakým se AC ventilátor rozběhne z klidového stavu. Kickstart nebo pozvolný rozběh lze zvolit pomocí interního jumperu. Kick start spustí motor okamžitě při maximálních otáčkách. Po 8 - 10 sekundách motor zpomalí na požadovanou rychlost ventilátoru. Měkký start plynule zrychlí motor z klidového stavu směrem k požadovaným otáčkám ventilátoru. Tato doba zrychlení bude přibližně 8 - 10 sekund.

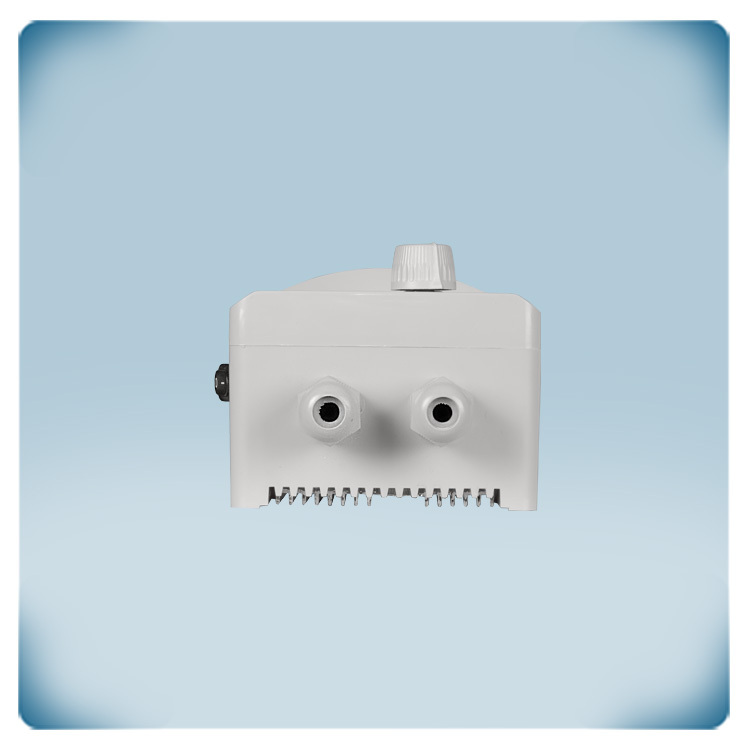

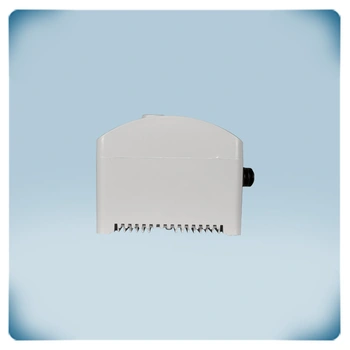

Pevný kryt
Tento regulátor otáček ventilátoru lze instalovat na stěnu nebo panel v interiéru. Ujistěte se, že regulátor otáček ventilátoru může dostatečně chladit. Přednostně jej instalujte na chladném místě a vyhněte se přímému slunečnímu záření. Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je nehořlavý, velmi odolný a poskytuje dobrou ochranu proti nárazům. Nabízí krytí IP54 proti vniknutí prachu a vody.
