Variateur de vitesse électronique | 6 A
Description du produit
Ce variateur de vitesse de ventilateur est conçu pour les moteurs monophasés à tension contrôlée avec un courant maximal de 6 A. Il régule la vitesse du moteur en faisant varier la tension par contrôle par angle de phase, en utilisant la technologie TRIAC. Un interrupteur Marche/Arrêt, ou bien ON/OFF intégré est également inclus pour une utilisation simple.
Le régulateur détecte automatiquement l'alimentation électrique dans la plage de 110-240 VCA / 50-60 Hz. Il dispose de deux modes de démarrage – le Démarrage Impulsionnel (Kick Start) et le Démarrage Progressif(Soft Start) – qui, à son tour, peuvent être sélectionnés via un cavalier. La vitesse minimale elle-même est ajustable de 30 % à 60 % à l'aide d'un trimmer interne.
Une sortie non régulée de 230 VCA est incluse pour pouvoir alimenter de dispositifs externes. Le régulateur bénéficie également d'un indice de protection IP54, offrant une protection fiable contre l'humidité, les saletés et la poussière.
Spécifications et descriptions supplémentaires
Pourquoi la vitesse contrôlée du ventilateur est-elle essentielle en ce qui concerne le confort et l'efficacité ?
Très souvent, les ventilateurs sont trop grands pour fonctionner à pleine vitesse. Un régulateur de vitesse de ventilateur CA peut être utilisé afin de réduire la vitesse du ventilateur et d'optimiser l'apport d'air frais. L'excès de ventilation ne représente pas un problème par rapport à la qualité de l'air intérieur. Dans de nombreux cas, des vitesses de ventilateur excessivement élevées génèrent des nuisances sonores dans les gaines de ventilation. Plus la vitesse du ventilateur est élevée, plus sa consommation d'énergie est élevée. La réduction de la vitesse du ventilateur de 25 % entraîne des économies d'énergie par la réduction des coûts d'exploitation de plus de 50 %. Dans certains systèmes de ventilation, les coûts de chauffage peuvent également être réduits grâce à une vitesse de ventilateur optimale.
Comment ce régulateur régule-t-il la vitesse du ventilateur CA ?
Ce variateur de vitesse de ventilateur régule la vitesse des ventilateurs CA en réduisant la tension du moteur. La tension est réduite via le contrôle par angle de phase (technologie TRIAC). Ce régulateur de vitesse convient uniquement aux moteurs à tension contrôlable. Si vous n'êtes pas certain que votre moteur soit à tension contrôlable, il est préférable de contacter le fabricant du moteur. Ce régulateur de vitesse est complètement silencieux. La vitesse du ventilateur peut être contrôlée par le bouton rotatif sur le panneau avant. Selon le type de moteur, un bourdonnement léger pourrait se générer à basse vitesse.
Comment la vitesse minimale du ventilateur est-elle optimisée et pourquoi est-elle importante ?
La vitesse minimale sélectionnable du moteur peut être ajustée via un trimmer interne. Cela permet d'optimiser la plage de vitesse du ventilateur qui peut être sélectionnée via le bouton sur le panneau avant. Certains moteurs CA ne peuvent pas supporter un fonctionnement prolongé à basse vitesse. Il y a un risque qu'ils surchauffent après un certain temps. Cela peut endommager l'isolation de l'enroulement et causer des endommagements permanents au moteur. Afin d'éviter la surchauffe, la vitesse minimale du moteur peut être augmentée. La tension minimale admissible du moteur à tension contrôlable est spécifiée par le fabricant du moteur.
Quel est le but et l'application de la sortie non régulée ?
Lorsque le moteur est activé, la sortie non régulée est active. Étant donné que cette sortie est soit Marche, ou bien ON (230 Volts), soit Arrêt, ou bien OFF (0 Volt), elle est dite « sortie non régulée ». Le courant maximal de cette sortie est de 2 A. Elle est généralement utilisée afin de contrôler un indicateur de fonctionnement externe, d'ouvrir ou de fermer un registre, de commuter un relais externe, etc.
À titre d'exemple: Lorsque le ventilateur s'arrête, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.

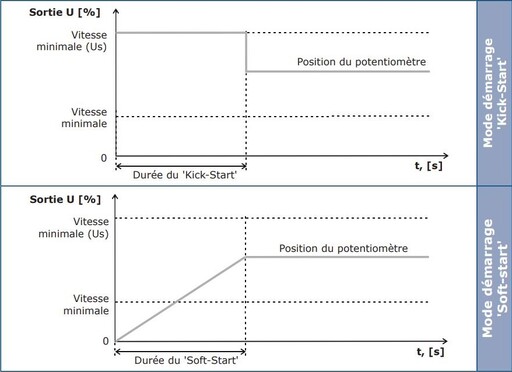

Quels sont les différents modes de démarrage du moteur disponibles ?
Le Démarrage impulsionnel (Kick start) et le Démarrage progressif (Soft start) sont deux manières différentes de démarrer le moteur. La différence réside dans la manière dont le ventilateur CA accélérera à partir de l'arrêt. Le mode d'accélération par démarrage impulsionnel ou démarrage progressif peut être sélectionné via un cavalier interne. Le démarrage impulsionnel démarrera le moteur immédiatement à vitesse maximale. Après 8 à 10 secondes, le moteur décélérera vers la vitesse du ventilateur demandée. Le démarrage progressif accélérera le moteur progressivement à partir de l'arrêt vers la vitesse du ventilateur demandée. La durée de ce temps d'accélération sera d'environ 8 à 10 secondes.
Comment fonctionne l'interrupteur Marche (ON) / Arrêt (OFF) et peut-il être désactivé ?
Avec l'interrupteur Marche (ON) / Arrêt (OFF) lumineux sur le côté, le ventilateur CA peut être activé ou désactivé. En position MARCHE, ou bien ON, l'interrupteur est éclairé. Veuillez-vous référer au manuel pour plus de détails.
Quelles sont les directives d'installation et les caractéristiques du boîtier ?
Ce variateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur. Assurez-vous que le régulateur de vitesse de ventilateur puisse se refroidir suffisamment. Il est préférable de l'installer dans un endroit tempéré, préférablement sans lumière directe du soleil. Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très résistant et offre une bonne protection contre les chocs. Il bénéficie d'un indice de protection IP54 contre la pénétration de la poussière et de l'eau.
