Regulátor otáček pro vytápěcí jednotky | 5 A
Popis výrobku
Tento pětistupňový regulátor otáček ventilátoru pracuje na základě teploty. Ovládá jednofázové motory. Maximální (kombinovaný) proud je 5 A. Vyžaduje externí teplotní sondu PT500. Neregulovaný výstup může ovládat externí ventil pro přívod teplé vody. V režimu vytápění se ventilátor a neregulovaný výstup aktivují, když okolní teplota klesne pod zvolenou teplotu. Otáčky ventilátoru lze nastavit ručně nebo automaticky. V automatickém režimu se otáčky ventilátoru zvyšují, když okolní teplota klesne dále pod zvolenou teplotu. Pokud je okolní teplota vyšší než nastavená teplota, ventilátor a neregulovaný výstup se vypnou. V režimu chlazení je provoz opačný. Otáčky ventilátoru jsou regulovány v krocích změnou napětí motoru pomocí technologie autotransformátoru. Tato technologie zaručuje tichý provoz motoru. Kryt umožňuje povrchovou montáž ve vnitřním prostředí (IP54). Napájecí napětí je 230 V AC.
Doplňující specifikace a popis
Vytápění nebo chlazení?
Tento 5-stupňový regulátor otáček ventilátoru vyžaduje volitelnou teplotní sondu PT500 pro měření okolní teploty. V režimu vytápění se ventilátor aktivuje, když naměřená teplota klesne pod nastavenou teplotu. Když je naměřená teplota vyšší než nastavená teplota, ventilátor se vypne. V režimu chlazení je tato funkce obrácená. Pomocí propojky lze zvolit režim vytápění nebo chlazení.
Teplotní čidlo PT500
Okolní teplota se měří pomocí teplotního čidla PT500. Toto teplotní čidlo je k dispozici v různých provedeních. Teplotní čidla PT500 jsou platinové odporové teploměry. Hodnota jejich výstupního odporu se mění v závislosti na měřené teplotě. Při teplotě 0 °C má čidlo PT500 hodnotu odporu 500 Ohm. Když se zvyšuje měřená teplota, tak se zvyšuje i výstupní hodnota. Kabel těchto čidel má však také hodnotu odporu. Čím delší je kabel, tím vyšší je hodnota odporu. Příliš dlouhé kabely proto mohou mít vliv na měřenou teplotu. Proto je vhodné délku kabelů tohoto typu čidel omezit. Čím delší je kabel, tím vyšší je riziko chybných měření a nepřesností.
Ruční nebo automatická volba rychlosti ventilátoru?
Prostřednictvím otočného přepínače lze otáčky ventilátoru nastavit ručně. Pokud je zvolena možnost "Auto", otáčky ventilátoru se automaticky zvýšují v 5 krocích, jakmile naměřená teplota klesne pod zvolenou teplotu. Čím vyšší je rozdíl, tím vyšší budou otáčky ventilátoru. V režimu chlazení se rychlost ventilátoru zvýší, pokud naměřená teplota překročí zvolenou teplotu (režim Auto).
Neregulovaný výstup
V režimu vytápění se neregulovaný výstup aktivuje, když je okolní teplota nižší než zvolená teplota. V režimu chlazení je provoz obrácený. V této aplikaci neregulovaný výstup ovládá ventil přívodu teplé vody (režim vytápění). Neregulovaný výstup je buď zapnutý (230 V AC), nebo vypnutý (0 V AC). Maximální proud neregulovaného výstupu je 2 A (odporové zátěže).
V režimu vytápění se neregulovaný výstup obvykle používá k ovládání vodního ventilu pro regulaci průtoku teplé vody nebo relé pro aktivaci elektrického ohřívače. Neregulovaný výstup se aktivuje současně s ventilátorem. Když běží ventilátor, aktivuje se topení.
Technologie autotransformátorů

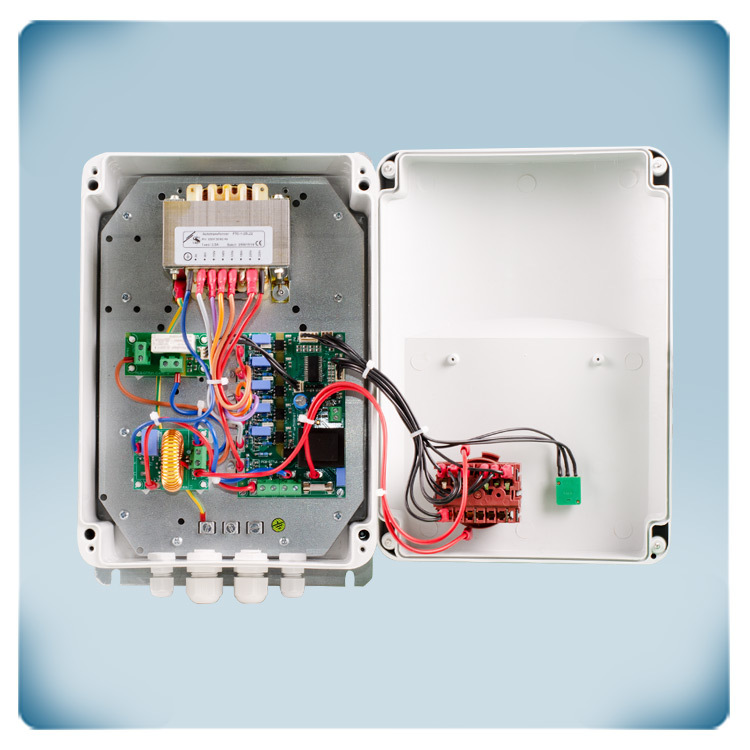

Technologie autotransformátoru se používá ke snížení napětí motoru a rychlosti ventilátoru v 5 krocích. Tento regulátor je proto vhodný pouze pro motory s regulací napětí. Pokud si nejste jisti, zda je váš motor ovladatelný napětím, je nejlepší kontaktovat výrobce motoru. Technologie autotransformátoru je velmi spolehlivá a robustní. Generuje napětí motoru s dokonalým sinusovým tvarem. Výsledkem je mimořádně tichý chod motoru a prodloužená životnost. Speciální impregnovaný povrch snižuje elektrický šum z autotransformátorů.
Pevný kryt
Ujistěte se, že regulátor otáček ventilátoru může dostatečně vychladnout. Instalujte jej nejlépe na suchém, chladném místě, ideálně ne na přímém slunci. Kryt je navržen a vyroben interně. Používáme vysoce kvalitní plast r-ABS VO (UL94). Tento materiál je výjimečně odolný vůči vysokým teplotám, velmi pevný a nabízí dobrou ochranu proti nárazům. Nabízí krytí IP54 proti vniknutí prachu a vody. Tento regulátor rychlosti ventilátoru lze nainstalovat na stěnu nebo panel v interiéru.
