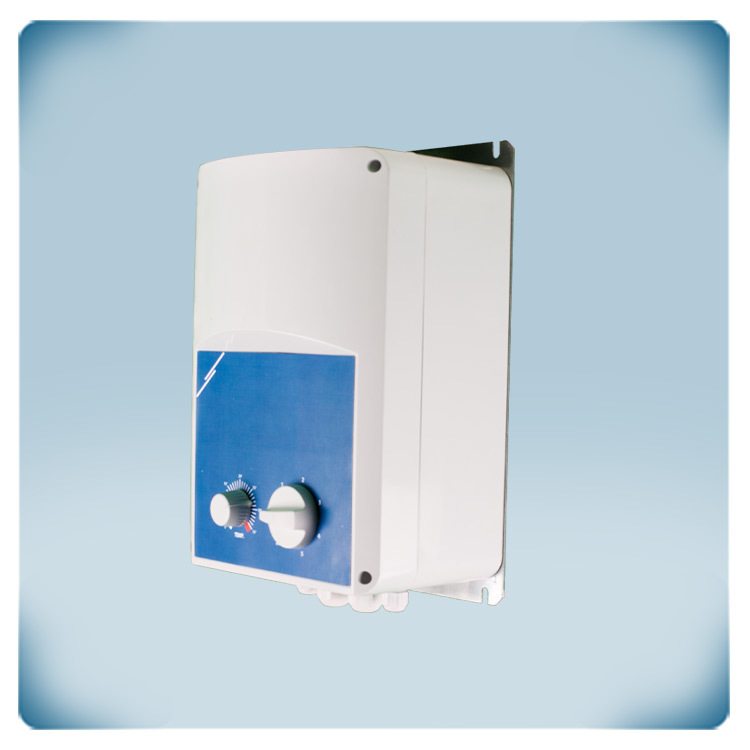

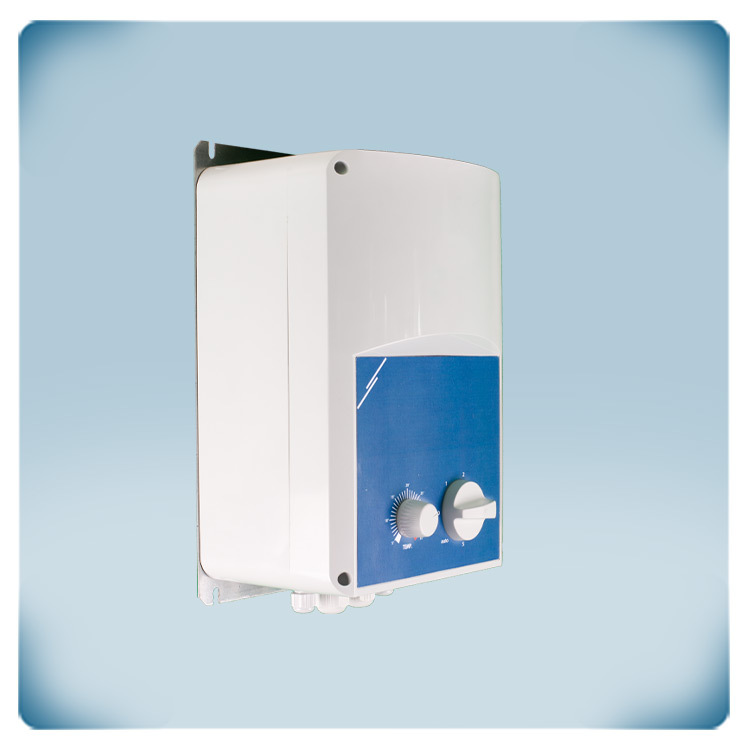

Variateur de vitesse 5 A | 5 positions | chauffage-refroidissement
Description du produit
Ce variateur de vitesse de ventilateur à 5 paliers est conçu pour les moteurs monophasés des aérothermes. Il fonctionne à l'aide d'une sonde de température externe PT500 et de la technologie à autotransformateur pour un réglage silencieux de la vitesse.
Le variateur dispose des modes chauffage et refroidissement.
La vitesse du ventilateur peut être réglée manuellement ou ajustée automatiquement en fonction de la température, avec une sortie non régulée de 230 VCA afin de contrôler des dispositifs, tels que des vannes d'eau chaude. L'unité a une tension d'alimentation de 230 VCA et un courant combiné maximum de 5 A.
Il est installé dans un boîtier en plastique classé IP54, conçu pour un montage en surface à l'intérieur.
Spécifications et descriptions supplémentaires
Chauffage ou refroidissement ?
Ce variateur de vitesse de ventilateur à 5 paliers, ou bien étapes, nécessite un capteur de température PT500 optionnelle pour mesurer la température ambiante. En mode chauffage, le ventilateur est activé lorsque la température mesurée descend en dessous de la température de consigne. Lorsque la température mesurée est supérieure à la température sélectionnée, le ventilateur est désactivé. En mode refroidissement, la fonctionnalité est inversée. Le mode chauffage ou le mode refroidissement peut être sélectionné via un cavalier.
Comment la température ambiante est-elle mesurée ?
La température ambiante est mesurée via la sonde de température PT500. Cette sonde de température est disponible dans différents types de boîtiers. Les sondes de température PT500 sont des thermomètres à résistance de platine. Leur valeur de résistance de sortie change en fonction de la température mesurée.
À 0 °C, une sonde PT500 a une valeur de résistance de 500 Ohm. Lorsque la température mesurée augmente, la valeur de sortie augmente. Cependant, le câble de ces sondes possède également une valeur de résistance. Plus le câble est long, plus la valeur de résistance est élevée. Des longueurs de câble excessives pourraient donc influencer la température mesurée. Par conséquent, il est conseillé de limiter la longueur des câbles pour ce type de sondes. Plus la longueur du câble est importante, plus le risque de mesures erronées et d'imprécisions est élevé.

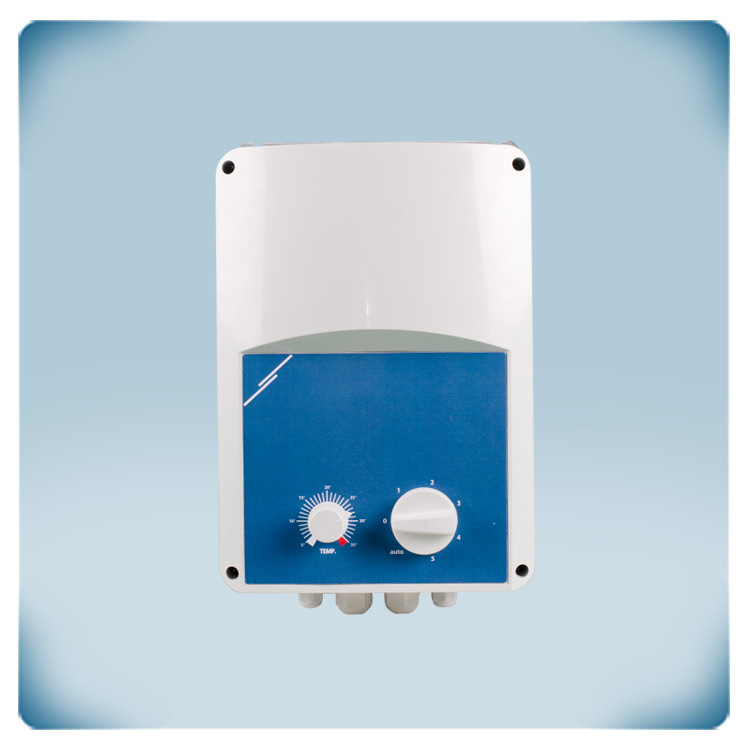

Sélection manuelle ou automatique de la vitesse du ventilateur ?
Via le commutateur rotatif, la vitesse du ventilateur peut être réglée manuellement. Au cas où « Auto » est sélectionné, la vitesse du ventilateur augmente automatiquement en 5 étapes à mesure que la température ambiante descend en dessous de la température sélectionnée. Plus l'écart est important, plus la vitesse du ventilateur sera élevée. En mode refroidissement, la vitesse du ventilateur augmentera si la température mesurée dépasse la température sélectionnée (mode Auto).
Comment fonctionne la sortie non régulée dans les modes chauffage et refroidissement ?

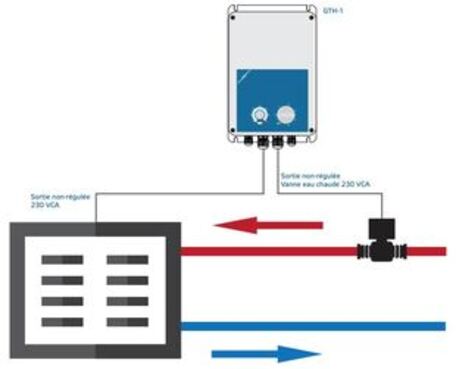

En mode chauffage, la sortie non régulée est activée lorsque la température ambiante est inférieure à la température sélectionnée. En mode refroidissement, le fonctionnement est inversé. Dans cette application, la sortie non régulée contrôle la vanne d'alimentation en eau chaude (mode chauffage). La sortie non régulée est soit Marche/ON (230 VCA), soit Arrêt/OFF (0 VCA). Le courant maximum de la sortie non régulée est de 2 A (charges résistives).

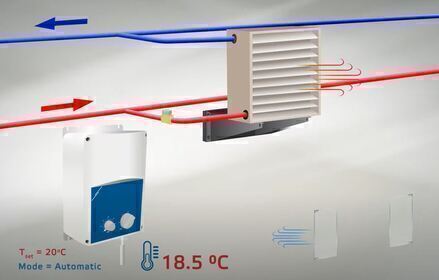

En mode chauffage, la sortie non régulée est généralement utilisée dans un objectif de contrôler une vanne à eau afin de réguler le débit d'eau chaude ou un relais pour activer un radiateur électrique. La sortie non régulée est activée simultanément avec le ventilateur. Lorsque le ventilateur fonctionne, le chauffage est activé.

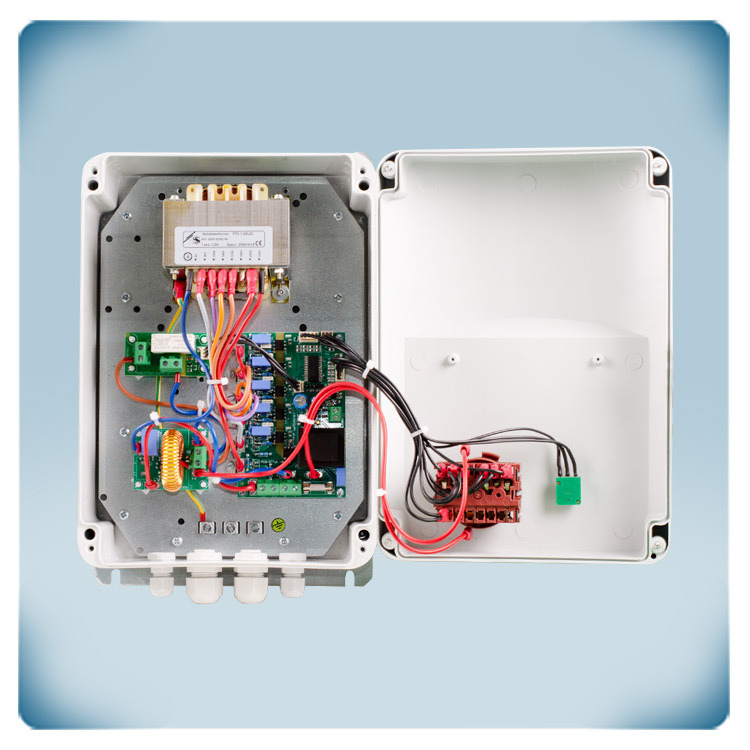

Quelle est la technologie ?
La technologie à autotransformateur est utilisée pour réduire la tension du moteur et la vitesse du ventilateur en 5 étapes, ou bien paliers. Ce variateur convient uniquement aux moteurs réglables en tension. Si vous n'êtes pas sûr que votre moteur puisse être régulé en tension, il est préférable de contacter le fabricant du moteur.
La technologie à autotransformateur est très fiable et robuste. Elle génère une tension moteur de forme sinusoïdale parfaite. Cela se traduit par un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement imprégné spécial réduit le bruit électrique provenant des autotransformateurs.

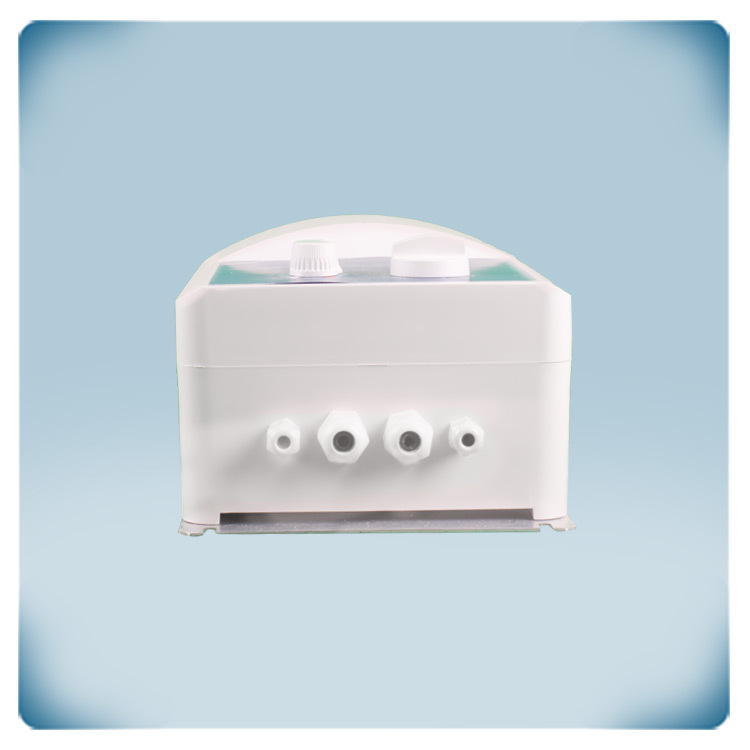

Pourquoi le boîtier est-il durable ?
D'ailleurs, il faut vous assurer que le variateur de vitesse peut refroidir suffisamment. Il convient de l'installer dans un endroit sec et tempéré, par préférence à l'abri de la lumière directe du soleil. Le boîtier est conçu et fabriqué en interne. Au sein de Sentera, on utilise du plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les impacts.
Il bénéficie d'un indice de protection IP54 contre la pénétration de poussière et d'eau. Ce variateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur.
