Katalogový list
Regulátor otáček AC ventilátoru 230 VAC | 3 A
Popis výrobku
Elektronický regulátor otáček pro AC ventilátory s jednofázovým motorem. Reguluje otáčky ventilátoru od nízkých po vysoké. Určen pro jednofázové motory s regulací napětí s maximálním proudem 3 A. Minimální otáčky lze nastavit pomocí vnitřního trimru. Neregulovaný výstup je aktivní, když je motor zapnutý. Kryt umožňuje vestavnou montáž (IP44) nebo povrchovou montáž (IP54). Moderní design není jediným rozdílem oproti předchozím regulátorům otáček MTY. Nová řada SDY je řízena mikroprocesorem, který zaručuje přesné řízení motoru a minimalizuje jeho hluk. Pro změnu napětí motoru a regulaci otáček motoru se používá řízení fázového úhlu (technologie Triac). Tento regulátor otáček se často používá u stropních ventilátorů, koupelnových odsávacích ventilátorů, odtahových ventilátorů atd.
Doplňující specifikace a popis
Mimořádně jednoduché ruční ovládání
Tento regulátor je určen k regulaci otáček ventilátoru od minimálních po maximální. Regulace se provádí ručně pomocí otočného knoflíku (potenciometru). Když je knoflík v poloze OFF, ventilátor je neaktivní, a knoflíkem ve směru hodinových ručiček začne motor pracovat na minimální otáčky. Dalším otáčením ve směru hodinových ručiček se ventilátor roztočí na maximální otáčky. SDY je vybaven vnitřním trimrem (označeným Vmin) pro nastavení minimálních otáček ventilátoru. Pokud chcete, můžete deaktivovat polohu OFF, což znamená, že motor bude pracovat, když je k dispozici napájení. Pokud se rozhodnete mít deaktivovanou polohu OFF, stačí připojit napájecí napětí přes svorky označené L1 a N na svorkovnici.
Tichý provoz motoru
U obytných budov je důležité, aby motor nevydával příliš velký hluk, jinak by byli obyvatelé značně rušeni. Nový regulátor otáček SDY je podobný předchozí verzi regulátoru MTY, nicméně s výraznými zlepšeními. Ve srovnání s dřívější řadou nabízí nový SDY mimořádně přesné řízení motoru, a to díky použití mikroprocesoru. Výsledkem je velmi tichý chod motoru, a to i při nastavení nejnižších otáček.
Použití
Řada SDY je vyvinuta k řízení AC ventilátorů snížením napětí motoru. AC ventilátory pracují na střídavý proud a převádějí střídavý proud na mechanickou energii. Regulátory SDY snižují napětí pomocí tzv. technologie TRIAC prostřednictvím řízení fázového úhlu. Proto jsou vhodné pouze pro motory regulovatelné napětím. Pokud nejste obeznámeni se svým typem motoru, důrazně doporučujeme pečlivě si přečíst jeho průvodní dokumentaci nebo se raději obrátit na výrobce.
Důmyslný kryt

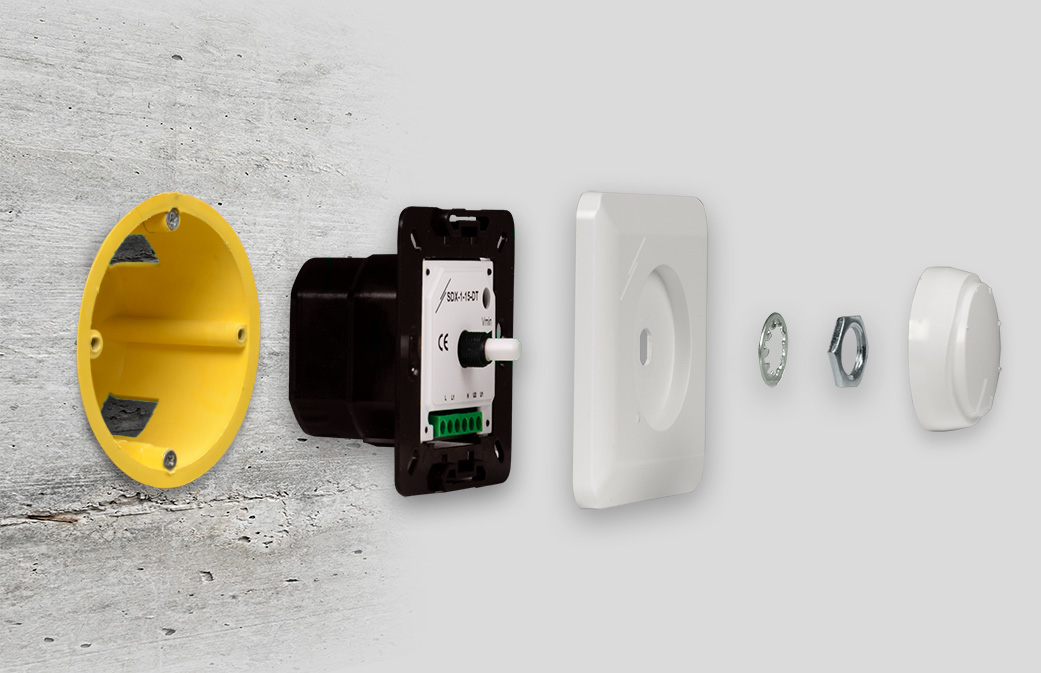

Nejzřetelnější novou charakteristikou řady SDY je jejich atraktivní design. Kryt se výborně hodí k jakémukoli stylu interiéru. Navíc umožňuje povrchovou i zápustnou montáž. Pokud se rozhodnete pro zápustnou montáž, montážní otvory dokonale pasují do standardních evropských montážních krabiček. Materiál krytu je vysoce kvalitní plast ASA s ochranou proti UV záření a nárazům. Jeho krytí je IP44 pro zápustnou montáž a IP54 pro povrchovou montáž, což znamená, že zařízení je chráněno proti vniknutí prachu, nečistot a vody při použití ve vnitřních prostorách. Navíc k jeho udržování v čistotě stačí pouze vlhký hadřík.
Snadná instalace
Tento regulátor otáček ventilátoru lze instalovat na všechny druhy stěn - pevné, sádrokartonové nebo dokonce dřevěné. Nemusíte se rozhodovat mezi dvěma typy krytů, protože SDY má oba typy. Potřebujete pouze několik jednoduchých nástrojů, šikovné ruce a trochu technických znalostí.
Připojení externích zařízení
SDY je vybaven neregulovaným výstupem, který se tak nazývá proto, že je buď zapnutý (230 V), nebo vypnutý (0 V). Pokud je napájecí napětí připojeno k L a N, je neregulovaný výstup aktivní, když je motor v provozu. Tento výstup můžete použít k ovládání externích zařízení (maximální proud 2 A), například indikátoru chodu nebo klapky apod. To znamená, že zatímco ventilátor pracuje, klapka bude otevřená nebo bude svítit indikátor chodu. Když se zastaví, klapka se zavře a indikátor zhasne.
