Variateur de vitesse électronique 3 A | basse à haute | 230 VCA
Description du produit
Ce régulateur de vitesse de ventilateur AC est conçu pour une utilisation dans des environnements résidentiels, permettant un réglage de la vitesse du ventilateur de bas en haut. La capacité maximale combinée du courant moteur est de 3 A.
Ce régulateur est spécifiquement conçu pour réguler les ventilateurs AC équipés de moteurs monophasés à tension contrôlable. Il offre la flexibilité d'ajuster finement la vitesse minimale du ventilateur grâce à un trimmer interne.
Lorsque le moteur est activé, la sortie non régulée reste également active.
Spécifications et descriptions supplémentaires
Comment ce régulateur assure-t-il le réglage de la vitesse du ventilateur ?
Ce régulateur est conçu pour la régulation de la vitesse du ventilateur, de la vitesse minimale à la vitesse maximale. La régulation s'effectue manuellement via le bouton rotatif (potentiomètre). Lorsque le bouton est en position OFF, le ventilateur est inactif, et en tournant le bouton dans le sens horaire, le moteur commence à fonctionner à la vitesse minimale. En continuant à tourner davantage dans le sens horaire la vitesse du ventilateur augmente jusqu'à atteindre sa vitesse maximale. Le SDY dispose d'un trimmer interne (marqué Vmin) afin d'ajuster la vitesse minimale du ventilateur. Si vous le souhaitez, vous avez la possibilité de désactiver la position OFF, ce qui veut dire que le moteur fonctionnera lorsque l'alimentation électrique est disponible. Si vous choisissez de désactiver la position OFF, connectez simplement la tension d'alimentation via les bornes marquées L1 et N sur le bornier.
Quelles avancées technologiques assurent un contrôle moteur silencieux et précis dans la série SDY ?
Pour les bâtiments résidentiels, il est important que le moteur ne produise pas trop de bruit, sinon les occupants seront dérangés. Le nouveau régulateur de vitesse SDY est très similaire à l'ancien régulateur MTY, mais beaucoup mieux. Comparée à l'ancienne série, la nouvelle SDY offre un contrôle extra précis, grâce à l'utilisation d'un microcontrôleur. Ainsi, la tension du moteur peut être contrôlée extrêmement précisément. Le résultat est un fonctionnement silencieux du moteur, même au réglage de vitesse le plus bas.
Quels types de moteurs sont compatibles et comment la vitesse est-elle régulée ?

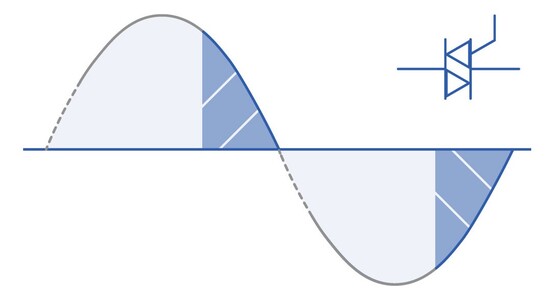

La série SDY est développée afin de contrôler les ventilateurs à courant alternatif par réduction de la tension du moteur. Les ventilateurs CA fonctionnent sur un courant alternatif et convertissent le courant alternatif en puissance mécanique. Les régulateurs SDY diminuent la tension en utilisant la technologie TRIAC via la commande par angle de phase. Par conséquent, ils ne conviennent qu'aux moteurs régulables en tension. Si vous ne savez pas quel est le type de votre moteur, il est fort recommandable de lire attentivement sa documentation d'accompagnement, il vaut mieux de contacter le fabricant.
Quelles sont les caractéristiques de conception, de durabilité et de montage de la série SDY ?
La nouvelle caractéristique, qui est de même la plus évidente de la série SDY, c'est son design raffiné. Le boîtier est idéal pour tous les styles d'intérieur. De plus, il permet à la fois un montage en surface et un montage encastré. Si vous optez pour le montage encastré, les trous de fixation s'adaptent parfaitement aux boîtes murales européennes standard. Le matériau du boîtier est du plastique ASA de haute qualité avec protection contre les UV et les chocs. Son indice de protection, c'est IP44 pour le montage encastré et IP54 pour le montage en surface, ce qui veut dire que le dispositif est protégé contre la pénétration de poussière, de saleté et d'eau dans les applications intérieures. De plus, afin de le maintenir propre vous avez besoin seulement d'un chiffon humide.
Quelles sont les considérations d'installation pour le régulateur SDY ?
Ce régulateur de vitesse de ventilateur variable peut être monté sur tous les types de murs – pleins, en plaques de plâtre ou même en panneaux de bois. Il ne faut pas choisir entre deux types de boîtiers, car le SDY propose les deux. Tout ce dont vous avez besoin, ce sont quelques instruments simples, des mains habiles et quelques connaissances techniques.
Comment fonctionne la sortie non régulée et quelles sont ses applications ?
Le SDY dispose d'une sortie non régulée, appelée ainsi car elle est soit ON (230 Volt) soit OFF (0 Volt). Si la tension d'alimentation est connectée à L et N, la sortie non régulée est active pendant que le moteur est en fonctionnement. Il est bien possible d'utiliser cette sortie pour contrôler des dispositifs externes (courant maximal de 2 A), par exemple un indicateur de fonctionnement ou un registre, etc. Cela veut dire que, pendant que le ventilateur fonctionne, le registre sera ouvert ou l'indicateur de fonctionnement sera allumé. Lorsqu'il s'arrête, le registre se ferme et l'indicateur s'éteint.
