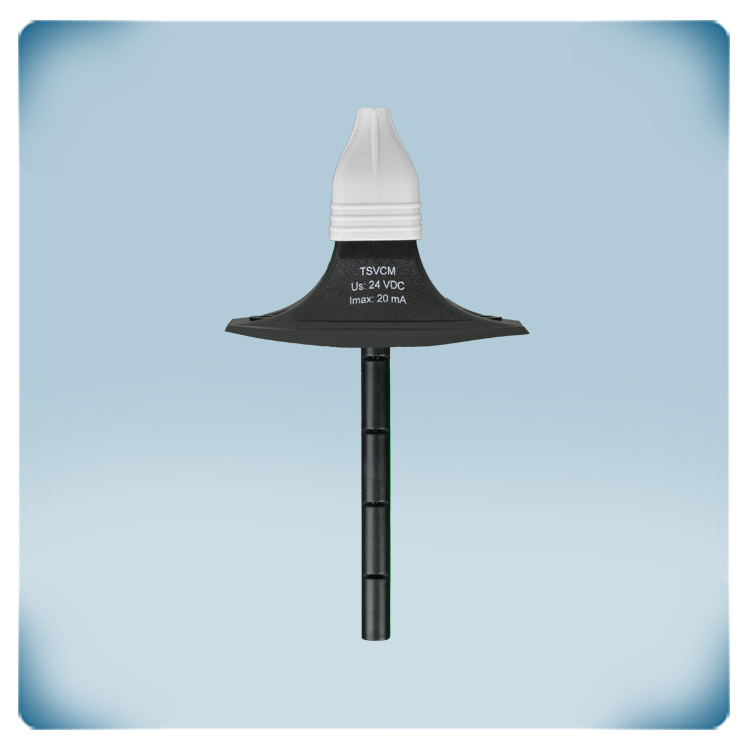

.webp "Potrubní snímač kvality vzduchu")

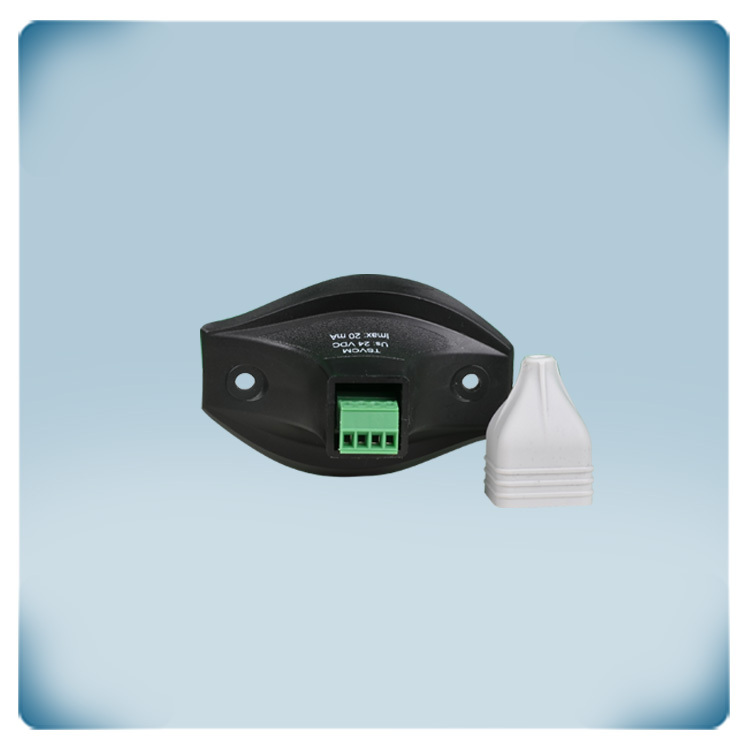

.webp "Potrubní čidlo VOC")
Potrubní čidlo TVOC | 24 V DC
Popis výrobku
Jedná se o kompaktní potrubní čidlo TVOC, které slouží k měření teploty, relativní vlhkosti, VOC indexu a koncentrace TVOC.
Napájecí napětí je 24 V DC. Naměřené hodnoty jsou přenášeny prostřednictvím komunikace Modbus RTU. Toto čidlo nemá žádné analogové výstupy. Výstupní signál je ve výchozím nastavení 0-10 V, lze však zvolit i jiný formát.
Veškerá nastavení lze upravovat prostřednictvím komunikace Modbus RTU. Maximální vstupní proud je 20 mA. Čidlo se připojuje pomocí odpojitelné šroubové svorkovnice. Provozní teplota čidla je v rozmezí -10 až 50 °C.
Doplňující specifikace a popis
Co je TVOC a proč bychom ho měli měřit?
TVOC znamená „Celkové množství těkavých organických sloučenin“ (Total Volatile Organic Compounds). Jsou to chemické látky, které se snadno odpařují do plynné formy a běžně se vyskytují v každodenních produktech, jako jsou čisticí prostředky, barvy, laky nebo některé stavební materiály a nábytek. TVOC vznikají také činností lidí a zvířat. Mezi nejčastější sloučeniny patří benzen, ethylenglykol, formaldehyd, methylenchlorid, tetrachlorethylen, toluen, xylen a 1,3-butadien.
TVOC znamená „Celkové množství těkavých organických sloučenin“ (Total Volatile Organic Compounds). Jsou to chemické látky, které se snadno odpařují do plynné formy a běžně se vyskytují v každodenních produktech, jako jsou čisticí prostředky, barvy, laky nebo některé stavební materiály a nábytek. TVOC vznikají také činností lidí a zvířat. Mezi nejčastější sloučeniny patří benzen, ethylenglykol, formaldehyd, methylenchlorid, tetrachlorethylen, toluen, xylen a 1,3-butadien.
Měření hladiny TVOC je důležité, protože některé VOC mohou být zdraví škodlivé, zejména pokud se hromadí v interiéru. Dlouhodobé vdechování vysokých koncentrací určitých VOC může vést k bolestem hlavy, závratím, podráždění očí, nosu a krku a v některých případech i k vážnějším zdravotním problémům. Sledováním hladiny TVOC můžeme kontrolovat přítomnost těchto látek v ovzduší domácností či pracovišť. Monitorování a řízení jejich koncentrace přispívá ke zlepšení kvality vnitřního prostředí a snižuje potenciální zdravotní rizika.
Optimalizováno pro vzduchotechnická potrubí
Toto kompaktní digitální čidlo je optimalizováno pro použití ve vzduchotechnickém potrubí. Nejlepších výsledků dosáhnete, pokud jej nainstalujete do rovného úseku potrubí. Vyhněte se umístění v místech s turbulentním prouděním vzduchu, např. v blízkosti filtrů, ventilátorů nebo chladicích registrů. Čidlo je třeba správně orientovat vzhledem ke směru proudění vzduchu – podrobnosti najdete v montážním návodu.
Toto čidlo měří teplotu, relativní vlhkost (rH) a kvalitu vzduchu (VOC). Je vybaveno plastovou sondou o délce 142,2 mm. Všechny parametry a nastavení lze zobrazit pomocí protokolu Modbus prostřednictvím rozhraní RS-485. Zařízení je napájeno napětím 24 V DC (Power over Modbus) a maximální proudový odběr je 20 mA. Připojení je realizováno pomocí odpojitelné šroubové svorkovnice.
Snadné použití
Čidlo se připojuje přes odpojitelnou svorkovnici. Všechny měřené hodnoty jsou dostupné prostřednictvím input registrů Modbus. Hodnoty lze číst přes SenteraWeb – naši online HVAC platformu, přes systém MaR (BMS), nebo jiný Modbus master. Modbus nabízí mnoho výhod – nejdůležitější z nich je vyšší odolnost vůči rušení oproti analogovým signálům a možnost použití delších kabelů (až 1 000 metrů). Čidlo nevyžaduje téměř žádnou konfiguraci – po instalaci je prakticky připraveno k použití.
4-vodičové připojení
Pružinové svorkovnice zkracují čas potřebný k zapojení a montáži. Odstraňují nutnost běžné údržby a zajišťují spolehlivý kontakt pro plné i laněné vodiče. Napájecí napětí je 24 V DC. Zemnící body napájení (V+) a výstupu (GND) nejsou uvnitř zařízení propojeny. To znamená, že pro připojení čidla je potřeba 4vodičový kabel. Většina zdrojů 24 V DC je vybavena ochranou proti zkratu, přetížení a přepětí. Použití napájení 24 V DC zvyšuje bezpečnost a spolehlivost celé instalace.
Vysoká kvalita
Každé čidlo je kalibrováno a testováno přímo ve výrobním závodě. Používáme vysoce kvalitní snímací prvky a komponenty, což zajišťuje dlouhodobou stabilitu a přesnost tohoto TVOC čidla. Kryt nabízí stupeň krytí IP20, tedy ochranu proti vniknutí prachu a vlhkosti. Zařízení je určeno pouze pro použití v interiéru. Pro zajištění optimálního výkonu by mělo být chráněno před přímým slunečním zářením.
