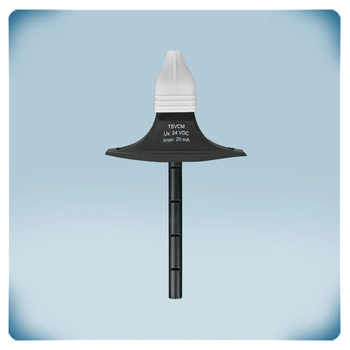

.webp "Capteur de mesure de la qualité de l’air pour gaine")

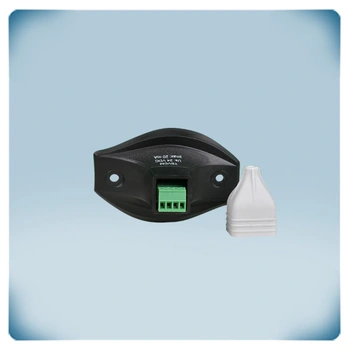

.webp "Capteur COV pour gaine")
Capteur TVOC pour conduit | 24 V DC | Modbus RTU
Description du produit
Il s'agit d’un capteur compact pour montage en conduit, conçu pour mesurer la température, l’humidité relative, l’indice de COV (composés organiques volatils) et le niveau total de COV (TVOC).
Capacités de mesure :
Ce capteur mesure la température, l’humidité relative, l’indice de COV ainsi que le niveau total de COV (TVOC).
Tension d’alimentation :
Fonctionne sous 24 V DC.
Sorties disponibles :
Les valeurs mesurées sont transmises via Modbus RTU. Ce capteur ne dispose pas de sorties analogiques.
Configuration :
Tous les paramètres peuvent être configurés via Modbus RTU.
Courant d’entrée maximal :
Le courant d’entrée maximal est de 20 mA.
Raccordement :
Connexion via un bornier à vis enfichable.
Température de fonctionnement :
Fonctionne dans une plage de température de -10 à 50 °C.
Spécifications et descriptions supplémentaires
Qu’est-ce que le TVOC et pourquoi est-ce important ?
Le TVOC signifie Total des Composés Organiques Volatils. Ce sont des substances chimiques qui se transforment facilement en gaz et que l’on retrouve souvent dans des produits courants comme les nettoyants, peintures, vernis, ainsi que dans certains matériaux de construction et meubles. Ils sont aussi émis par les êtres humains et les animaux. Les composés les plus fréquents sont le benzène, l’éthylène glycol, le formaldéhyde, le dichlorométhane, le tétrachloroéthylène, le toluène, le xylène et le 1,3-butadiène. Mesurer les niveaux de TVOC est important car certains COV peuvent être nocifs pour la santé, surtout lorsqu’ils s’accumulent en intérieur. Une exposition prolongée à des concentrations élevées peut provoquer des maux de tête, des vertiges, des irritations des yeux, du nez et de la gorge, voire des problèmes de santé plus graves. En contrôlant le TVOC, on peut surveiller la qualité de l’air dans les habitations ou les lieux de travail et réduire ainsi les risques pour la santé.
Que mesure ce capteur numérique pour conduits et comment l’installer ?
Ce capteur numérique compact est optimisé pour une installation dans des conduits d’air. Il fonctionne de manière optimale lorsqu’il est installé dans une section droite du conduit, en évitant les zones de turbulence proches des filtres, ventilateurs ou batteries froides. Il est important de positionner le capteur correctement par rapport au sens de l’écoulement de l’air.
Ce capteur mesure la température, l’humidité relative (rH) et la qualité de l’air (indice COV). Il est équipé d’une sonde plastique d’une longueur de 142,2 mm. Tous les paramètres et réglages peuvent être consultés via le protocole Modbus sur interface RS-485. Le capteur fonctionne sous une alimentation 24 V DC (PoM) avec une consommation maximale de 20 mA. La connexion se fait par un bornier à vis enfichable.
Comment fonctionnent la connexion Modbus et l’accès aux données ?
Le capteur se connecte via un bornier enfichable. Toutes les valeurs mesurées sont disponibles dans les registres d’entrée Modbus du capteur. La lecture des données peut se faire via SenteraWeb — notre plateforme CVC en ligne —, un système GTC (BMS) ou tout autre maître Modbus. Le Modbus présente plusieurs avantages, notamment une meilleure résistance aux perturbations par rapport aux signaux analogiques et la possibilité d’utiliser des câbles plus longs (jusqu’à 1000 mètres). Ce capteur nécessite très peu de configuration et est presque prêt à l’emploi dès son installation.
Quelles sont les exigences en matière de câblage et d’alimentation ?
Les borniers à ressort permettent un câblage rapide et fiable, sans entretien régulier, pour fils rigides ou souples. L’alimentation est en 24 V DC. Les bornes d’alimentation (V+) et de masse de sortie (GND) ne sont pas reliées en interne, ce qui nécessite un câble 4 conducteurs pour le raccordement. La plupart des alimentations 24 V DC intègrent des protections contre les courts-circuits, surcharges et surtensions, assurant ainsi la sécurité et la fiabilité de l’installation.
Calibration, durabilité et normes de protection
Chaque capteur est calibré et testé en usine. Nous utilisons des capteurs et composants de haute qualité garantissant la stabilité et la précision sur le long terme. Le boîtier offre une protection IP20 contre la poussière et l’humidité. Ce dispositif est prévu uniquement pour un usage intérieur et doit être protégé de la lumière directe du soleil pour assurer des performances optimales.
