Připojovací set Pitot trubice | rychlost proudění vzduchu | L 250 mm

Kód výrobku PSET-PTL-200
GTIN 14 5401003010778
Číslo Intrastatu 39.17.23.90
Kategorie Příslušenství pro snímače a regulátory diferenčního tlaku
Aktuální zásoba 1 U.
Výrobní dodací lhůta 3 Týden(y)
Příští dodávka 17/10/2025 - 50 U.

Popis výrobku

Pitotova trubice pro měření objemového průtoku vzduchu nebo rychlosti proudění vzduchu v kombinaci s čidlem diferenčního tlaku.

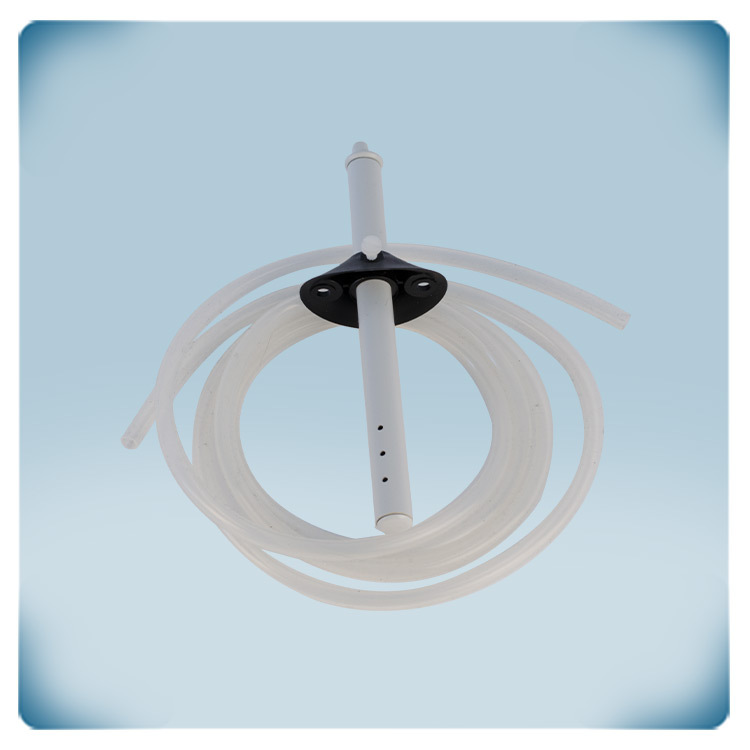

Sada obsahuje plastovou sondu a 2 pružné průhledné hadičky z PVC o délce 2 m. Délka Pitotovy trubice je 250 mm. Lze ji použít pro vzduchovody o průměru 150 až 500 mm.

Maximální pracovní tlak je 10 000 Pa. Tato sada se používá k měření nebo řízení rychlosti proudění vzduchu. V kombinaci s vhodným čidlem ji lze použít také k měření nebo řízení objemového průtoku vzduchu na základě průřezu potrubí.

Doplňující specifikace a popis


Jaké jsou funkce této připojovací sady?
Tato sada slouží k připojení tlakového čidla (*) k potrubí. Umožňuje měřit nebo regulovat rychlost proudění vzduchu [m/s]. Pitotova trubice porovnává statický a dynamický tlak. Pitotova trubice porovnává statický a dynamický tlak a pracuje podle Bernoulliho zákona. Pro optimální výkon je nutné správně umístit sondu proti směru proudění vzduchu. Pokud je znám průřez potrubí, lze ji využít také k měření nebo regulaci objemového průtoku vzduchu [m³/h].

(*) Je kompatibilní s čidly diferenčního tlaku HPS, DPS, HPD a DPD a s regulátory diferenčního tlaku HPSP, HPSA, DPSP a DPSA.

Jaké jsou materiály a specifikace sondy a hadiček?
Sonda Pitotovy trubice je vyrobena z šedého, vysoce kvalitního plastu r-ABS. Tento materiál je tepelně odolný a velmi pevný. Délka sondy je 250 mm a má průměr 12,5 mm. Tuto Pitotovu trubici lze použít pro potrubí o průměru 150–500 mm. Hadičky jsou vyrobeny z průhledného PVC, mají průměr 7 mm a délku 2 m. Maximální pracovní tlak činí 10 000 Pa a maximální provozní teplota je 60 °C.

Komentáře, recenze a hodnocení

19.02.2024
Vieni metalinius gamina, bet šie plastikiniai nieko neprastesni, bet kainos klausimu patrauklesni.
08.12.2023
Estoy interesada en este producto. ¿Cuál es diámetro de los contuctos en que se puede instalar?
Angel Hristov Kolev
08.12.2023
Buenas tardes Beatriz! Gracias por tu pregunta. Este Tubo de Pitot se puede usar para conductos con diámetro de 100 a 300 mm.
