Kit de raccordement tube de Pitot | L 250 mm
Description du produit
Tube de Pitot pour la mesure du débit volumique d'air ou de la vitesse de l'air via un capteur de pression différentielle.

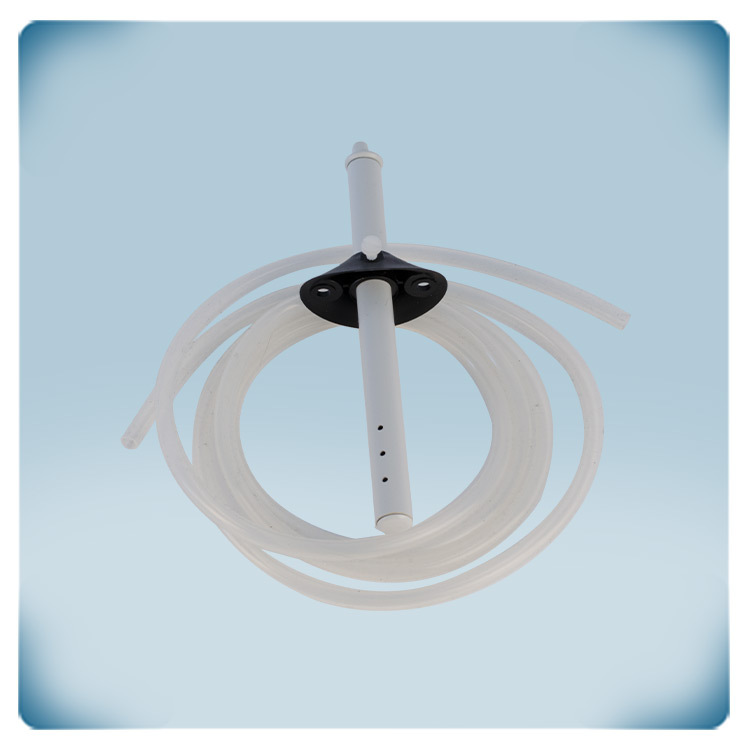

Cet ensemble comporte une sonde en plastique et 2 tubes flexibles en PVC transparent d'une longueur de 2 m. La longueur du tube de Pitot est de 250 mm. Il peut être utilisé pour des gaines d'air d'un diamètre de 150 - 500 mm.
La pression de service maximale est de 10 000 Pa. Ce kit de raccordement est utilisé afin de mesurer ou de réguler la vitesse de l'air. En combinaison avec certains capteurs, il peut également être utilisé pour mesurer ou réguler le débit volumique d'air, sur la base de la section transversale de la gaine.
Spécifications et descriptions supplémentaires
Quelles sont les fonctions de ce kit de raccordement ?
Cet ensemble peut être utilisé pour raccorder un capteur de pression (*) au réseau de gaines. Il permet de mesurer ou de réguler la vitesse de l'air [m/s]. Le tube de Pitot compare la pression statique et la pression dynamique. Il fonctionne selon la loi de Bernoulli. Afin d'assurer des performances optimales, il doit être installé correctement par rapport au flux d'air. Si la section transversale de la gaine est connue, il peut être utilisé afin de mesurer ou de réguler le débit volumique d'air [m³/hr].
(*) Compatible avec les transmetteurs de pression HPS, DPS, HPD et DPD et avec les régulateurs de pression HPSP, HPSA, DPSP et DPSA.
Quelles sont les caractéristiques des matériaux et des spécifications des embouts et des tubes ?
La sonde du tube de Pitot est fabriquée en plastique r-ABS gris, de haute qualité. Ce matériau est résistant à la chaleur et très robuste. La longueur est de 250 mm et le diamètre est de 12,5 mm. Ce tube de Pitot peut être utilisé pour des diamètres de gaine de 150 - 500 mm. Les tubes sont en PVC transparent. Ils ont un diamètre de 7 mm et une longueur de 2 m. La pression de service maximale est de 10 000 Pa et la température de fonctionnement maximale est de 60°C.
